SMD LED 표시기 14ft-1z를 사용한 미니어처 PCB 릴레이

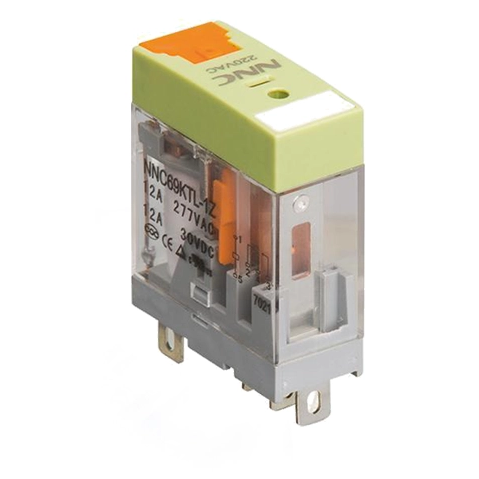

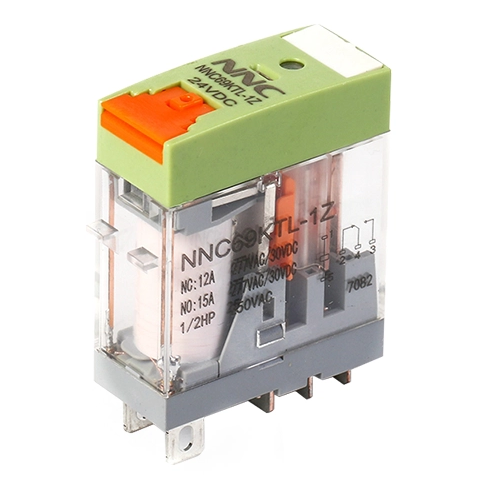

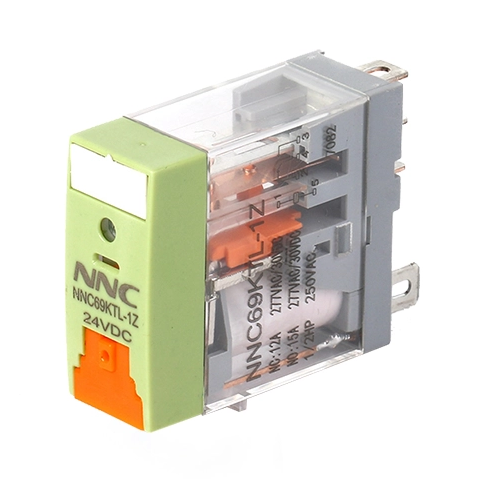

제품 소개 : NNC69KTL-1Z 미니어처 PCB 릴레이

NNC69KTL-1Z 선택하는 가장 좋은 소개

이것은 광범위한 전자 애플리케이션을위한 작고 다재다능한 솔루션입니다. 큰 코일 전압 범위. 이 릴레이에 대해 특정 요구 사항을 충족하기위한 사용자 정의 옵션을 제공합니다. 양식 1A, 1B, 1C 등급 부하는 다양한 전기 하중에서 신뢰할 수있는 성능을 보장합니다. 소형 치수의 경우 더 많은 응용 프로그램과 일치하는 것이 이상적입니다. 은 합금 접점, 높은 유전체 강도 및 우수한 충격 및 진동 저항과 같은 기능을 갖춘 NNC69KTL-1Z는 전자 프로젝트에 신뢰할 수 있고 내구성있는 선택입니다.

주요 기능 :

• 모델 : NNC69KTL-1Z (JQX-14FT)-광범위한 애플리케이션을 위해 설계된 작고 강력한 릴레이입니다.

• 코일 전압 : DC3-110V, AC6-240V, 특정 요구 사항을 충족 할 수있는 사용자 정의 옵션이 있습니다.

• 정격 하중 : 양식 1A, 1B, 1C, 다양한 전기 하중에서 강력한 성능을 보장합니다.

• 연락처 양식 : a = no (일반적으로 열린), b = nc (일반적으로 닫힌), c = no & nc (일반적으로 개방 및 정상 폐쇄), 회로 설계의 유연성을 제공합니다.

• 치수 : 28.8mm x 12.7mm x 34mm이므로 공간 제한된 응용 프로그램에 이상적인 선택입니다.

기술 사양 :

• 정격 하중 : NO 15A, NC 12A, 8A, 상당한 전기 하중을 처리 할 수 ​​있습니다.

• 최대 스위칭 전압 : 240VAC/28VDC, 고전압 환경에서 안전성 및 신뢰성을 보장합니다.

• 접촉 저항 : ≤100mΩ, 최소 에너지 손실 및 최적의 신호 전송을 보장합니다.

• 재료 : 우수한 전도도와 내구성으로 유명한은 합금.

• 전기 수명 : ≥1*10^5 사이클로 자주 교체하지 않고 장기 신뢰성을 보장합니다.

• 기계적 수명 : ≥1*10^7 사이클, 반복적 인 작업에서 탁월한 지구력을 보여줍니다.

운영 매개 변수 :

• 작동 전압 : DC : 정격 전압의 ≤75%, AC : 정격 전압의 ≤80%로 넓은 전압 범위 내에서 안정적인 작동을 보장합니다.

• 방출 전압 : DC : 정격 전압의 10% 이상, AC : 정격 전압의 30% 이상.

• 최대 전압 : 정격 전압의 110%로 전압 변동에 대한 안전 마진을 제공합니다.

안전 및 환경 저항 :

• 유전체 강도 : 동일한 폴 및 반대쪽 접점의 경우 1000vac/1 분, 접점 및 코일의 경우 5000VAC/1 분의 강력한 보호 기능을 제공합니다.

• 단열성 저항 : ≥100mΩ (500VDC), 전기 누출에 대한 안전성을 보장합니다.

• 주변 조건 : 광범위한 온도 (-55 ℃ ~ 70 ℃) 및 습도 수준 (35%-80%RH)에 적합하여 다양한 환경에서 다재다능합니다.

• 충격 및 진동 저항 : 10G 충격 및 10-55Hz 진동을 견딜 수있어 어려운 조건에서 안정적인 작동을 보장합니다.

설치 용이성 :

• 설치 옵션 : DIN 레일이있는 PCB 또는 소켓, 설치 방법에 유연성을 제공합니다.

포장 :

• 포장 : 내부에 폼 박스가있는 상자, 500pcs/카톤, 안전하고 체계적인 운송을 보장합니다.

• 체중 : 약. 17G/PCS, GW : 10kg, NW : 9kg, 가볍고 다루기가 쉬워집니다.

알아야 할 추가 정보 :

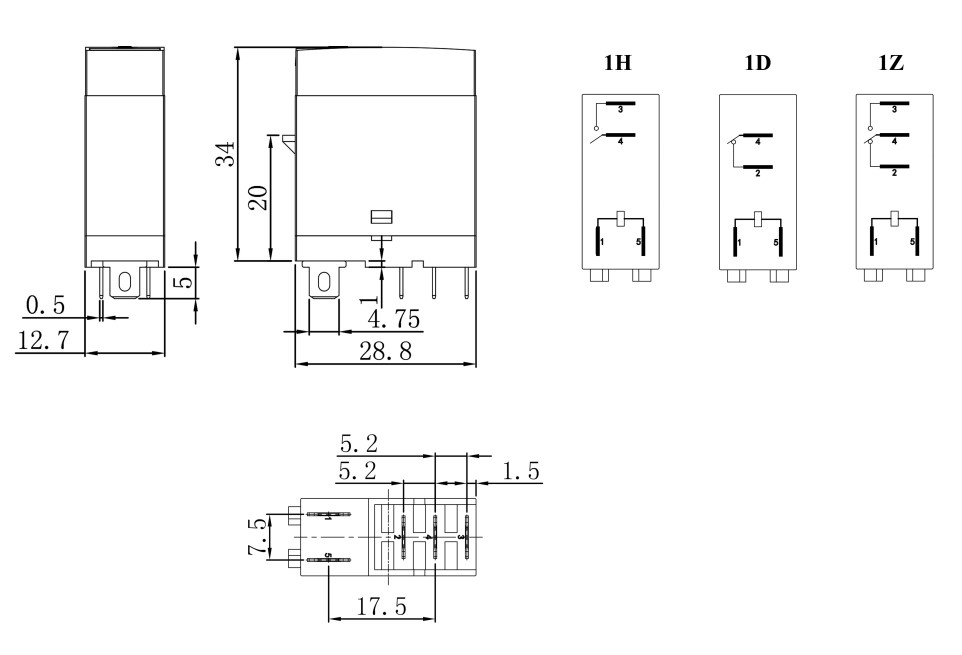

• 배선 다이어그램 및 하단보기 : 프로젝트에 쉽게 통합 할 수 있습니다.

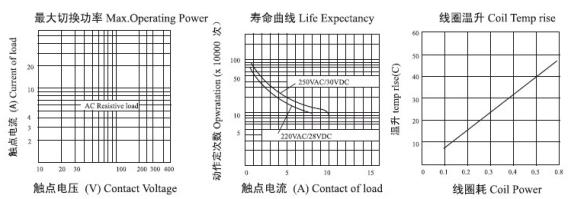

• 성능 그래프 : 디자인 및 선택을 지원하는 릴레이의 성능 특성을 보여줍니다.

당신이 선택할 수 있도록 결론

우리의 NNC69KTL-1Z 미니어처 PCB 릴레이는 단순한 구성 요소가 아닙니다. 전자 프로젝트의 모든 측면에서 우수성에 대한 약속입니다. 우리는 당신이 당신의 운영에서 품질, 신뢰성 및 정밀도가 만들어 질 수있는 차이를 경험하도록 초대합니다.

결국 문의가 있는지 말씀 드리고 싶습니다. 주저하지 말고 저희에게 연락하십시오. 우리는 당신에게 봉사하고 우호적 인 비즈니스 관계를 구축 할 수있는 기회를 기대합니다.

낮은 전류   저전압,

첫 번째 선택이 될 수 있습니다.
