SMD LED 표시기 및 잠금 식 테스트 버튼보다 더 민감한 연락처 14ft-2z

범용 계전기 는 산업용 제어 및 전자 회로의 핵심 절연 부품입니다. 기본 작동 원리는 전자기 코일이 전원 공급 시 자기장을 생성하여 전기자를 작동시켜 접점을 닫거나 여는 것입니다. 자동화 시스템에서는 '스위치 증폭기' 역할을 합니다. 낮은 수준의 제어 신호(예: PLC 출력 또는 센서 신호)를 사용하여 모터, 히터 및 조명 장비와 같은 고전력 부하를 전환합니다.

엔지니어가 신뢰할 수 있는 범용 계전기를 선택할 때 고려해야 할 주요 고려 사항에는 접점 부하 정격, 내전압 절연 등급 및 기계적/전기적 내구성이 포함됩니다. NNC69KTL 시리즈는 이러한 까다로운 요구 사항을 충족하도록 설계된 소형 PCB 전력 계전기입니다.

① 컴팩트한 설치 공간에 높은 스위칭 용량

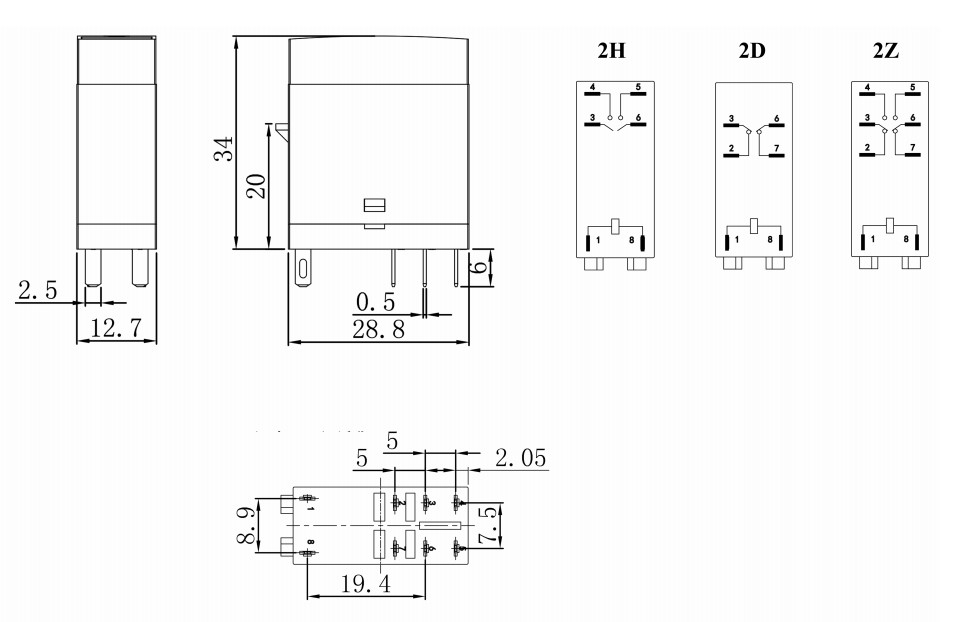

28.8×12.7×34mm의 컴팩트한 크기에도 불구하고 이 계전기는 최대 8A(최대 스위칭 전압: 277VAC / 30VDC)의 접점 스위칭 용량을 제공합니다. 은합금(AgSnO2) 접점이 장착되어 아크 침식 저항과 낮은 접촉 저항(100mΩ 이하) 간의 최적의 균형을 달성합니다. 가전제품, 산업용 제어 보드 및 전원 공급 장치 모듈의 중저전력 부하를 직접 구동하는 데 적합합니다.

② 고절연성능 및 안전성 인증

안전 설계를 위해 이 모델은 접점과 코일 사이의 5000VAC 유전체 내전압(고장 없이 1분간 견딜 수 있음)을 특징으로 하며 제어 측과 부하 측 사이의 고전압 서지를 효과적으로 격리합니다. UL 및 TUV 표준 인증을 받고 RoHS를 준수하는 이 제품은 전체 장비를 북미 및 유럽 시장에 수출하는 OEM 제조업체의 안전 승인 절차를 크게 단순화합니다.

③ 유연한 코일 및 접점 구성

전 세계 제어 전압 표준을 수용하기 위해 NNC69KTL-2Z는 DC 3 V-110 V 및 AC 6 V-240 V의 광범위한 코일 전압 선택을 제공합니다. 접점 배열에는 DPDT(2Z), DPST-NO(2H) 및 DPST-NC(2D)가 포함됩니다. 이를 통해 설계 엔지니어는 단일 PCB에 유연한 레이아웃을 구현하고 BOM(자재 명세서) 부품 번호를 줄일 수 있습니다.

낮은 전류    저전압,

첫 번째 선택이 될 수 있습니다.
