소형 중간 전력 계전기 LY2는 전자기 원리에 따라 작동하는 소형의 다용도 전자기 부품입니다.코일, 전기자 및 접점 세트로 구성됩니다.코일에 전류가 가해지면 전기자를 끌어당기는 자기장이 생성되어 접점이 닫히거나 열리게 되어 회로의 전류 흐름을 제어합니다.
최대 15A의 스위칭 기능을 갖춘 LY2 계전기는 까다로운 전기 시스템을 효과적으로 처리할 수 있습니다.높은 전력 성능으로 인해 산업 기계, 자동화 시스템, HVAC 제어 등과 같이 견고하고 안정적인 스위칭이 필요한 애플리케이션에 적합합니다.
LY2 계전기는 1~4개의 접점 극을 제공하여 회로 제어 및 구성에 유연성을 제공합니다.이 기능을 통해 다양한 애플리케이션에 적용할 수 있으며 계전기가 다양한 전기 부하를 처리할 수 있습니다.
PCB 단자가 장착된 LY2 계전기는 인쇄 회로 기판에 편리하고 안전한 연결을 제공합니다.이 기능은 설치 과정을 단순화하고 안정적이고 안정적인 전기 연결을 보장합니다.특히 컴팩트하고 공간 절약형 설계가 필요한 애플리케이션에 유용합니다.
LY2 계전기의 주목할만한 특징 중 하나는 내구성과 긴 수명입니다.가혹한 환경을 견디고 까다로운 조건에서도 일관된 성능을 제공하도록 설계되었습니다.이러한 신뢰성은 장기간에 걸쳐 계전기의 효율적인 작동을 보장합니다.
LY2 계전기는 작은 크기, 높은 전력 성능 및 다양한 기능으로 인해 다양한 산업 분야에서 널리 사용됩니다.산업 자동화, 모터 제어, HVAC 시스템, 조명 제어 등의 응용 분야를 찾습니다.안정적인 성능과 설치 용이성으로 인해 엔지니어와 기술자가 선호하는 선택입니다.
요약하면 소형 중간 전력 계전기 LY2는 고전력 성능, 최대 15A의 스위칭 용량, 1~4개의 접점 극 및 PCB 단자를 제공하는 소형의 다용도 전자기 부품입니다.작동 원리, 광범위한 응용 분야, 내구성 및 설치 용이성과 같은 주목할만한 기능으로 인해 다양한 전기 제어 요구 사항에 대한 안정적이고 효율적인 솔루션이 됩니다.최적의 성능을 제공하고 전자 시스템의 효율적인 작동을 보장하는 LY2 릴레이를 믿으십시오.
68A-2Z(LY2)

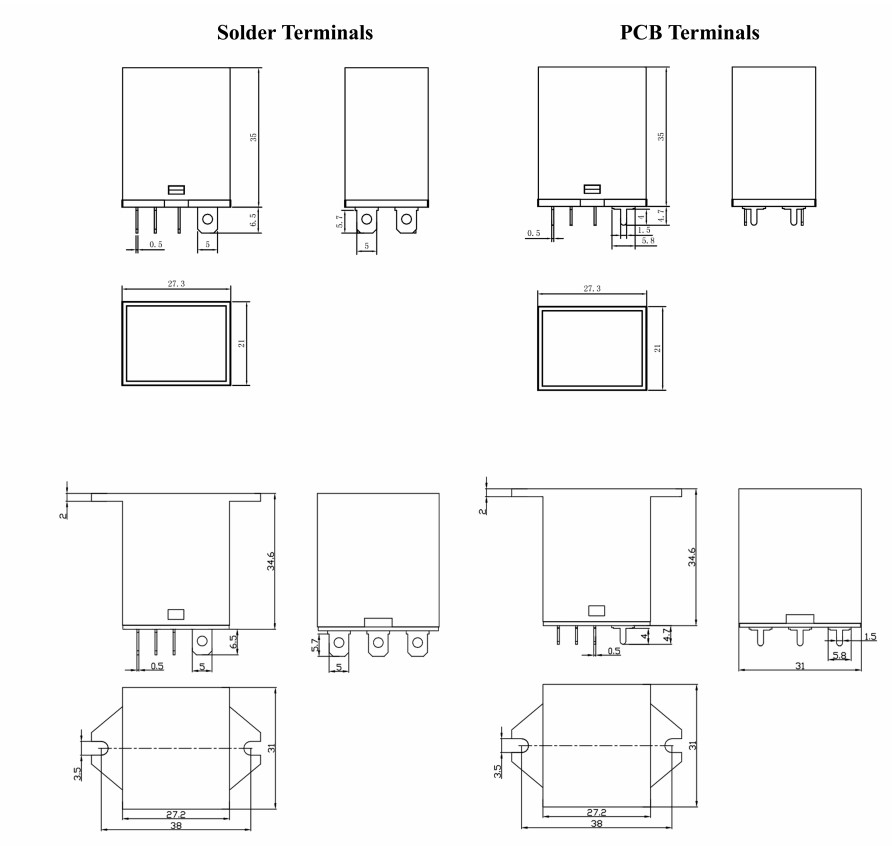

치수 | 27.3mm*21mm*35mm | |

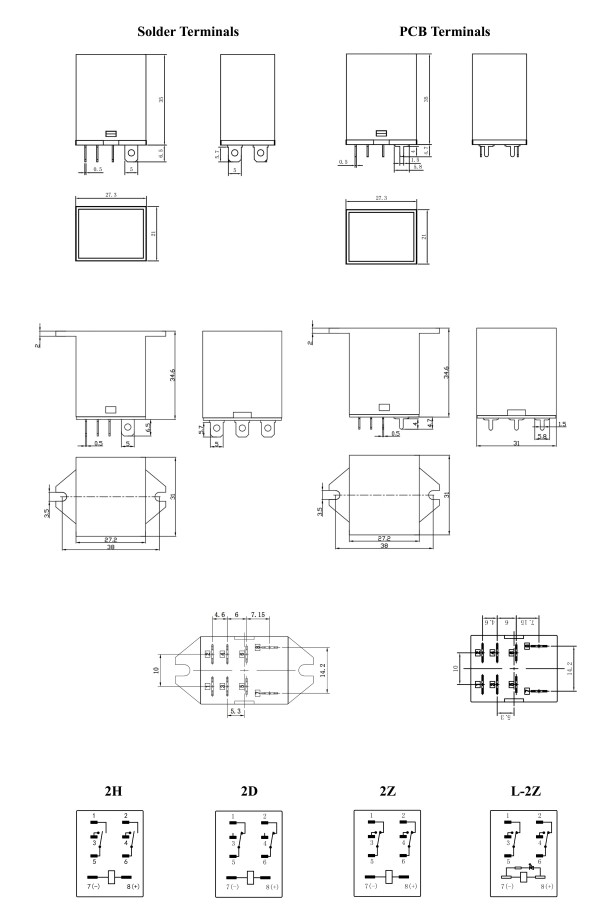

연락처 기능 | 형태 | 2Z(DPDT);2H(DPST-NO);2D(DPST-NC) |
정격 부하 | 12A | |
최대 스위칭 전압 | 240VAC/28VDC | |
접촉 저항 | 100mΩ 이하 | |
재료 | Ag 합금(AgSnO2) | |
전기적 수명 | ≥1*105 | |
기계적 수명 | ≥1*107 | |
동작전압(23℃) | DC:<75%*정격전압, AC:<80%*정격전압 | |
방출전압(23℃) | DC:≥10%*정격 전압, AC:≥30%*정격 전압 | |
최대전압(23℃) | 110%*정격전압 | |
코일 전압 | DC6-220V, AC6-380V (사용자 정의 가능) | |
코일 파워 | DC: 0.9W, AC: 1.2VA | |
데리러 갈 시간 | 15ms 이하 | |
출시 시간 | 10ms 이하 | |
유전 강도 | 동일 극의 개방 접점 사이 | 1분 동안 1000VAC |
다른 극의 접점 사이 | 1분 동안 1000VAC | |
접점과 코일 사이 | 1분 동안 1500VAC/1분 동안 4500VAC | |
절연저항 | ≥100mΩ(500VDC) | |
주변 온도 | -40°C ~ 85°C | |
주변 습도 | 45%-75%RH | |
기압 | 86-106KPa | |
충격 저항 | 10G(정현파 반파 펄스: 11ms) | |
진동 저항 | 10~55Hz(복진폭: 1.5mm) | |
설치 | DIN 레일이 있는 PCB 또는 소켓 | |
무게 | 대략.35g/개 | |
포장 | 안쪽에 종이상자를 가진 판지 | 600PCS/판지,GW: 21KG, NW 20KG, 크기(mm):330×310×345 |
