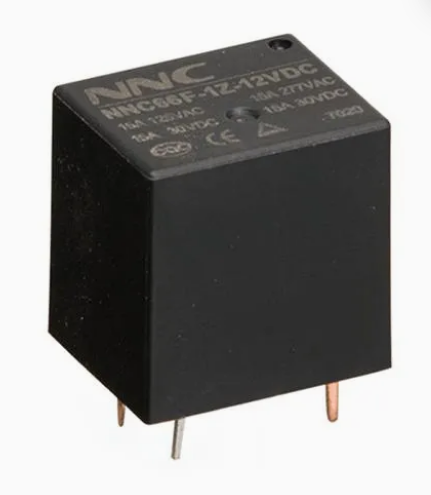

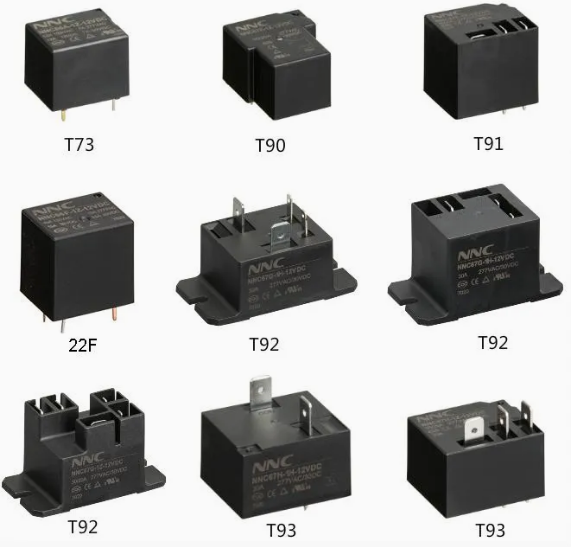

4 또는 5 핀이있는 전자기 고성격 PCB 릴레이 NNC66F (22F)

PCB 릴레이의 작동 메커니즘을 설명 할 수 있습니까?

PCB 릴레이의 작동 방식을 이해하려면 먼저 내부 구조를 이해해야하며, 구조를 완전히 이해 한 후에 만 ​​기능을 이해할 수 있습니다.

PCB 릴레이의 내부 구조는 코일, 전기자 및 접점으로 구성됩니다. 코일은 릴레이의 핵심 구성 요소이며 전류가 통과 할 때 자기장을 생성합니다. 전기자는 코일에 의해 생성 된 자기장에 끌리는 움직일 금속 조각입니다. 일반적인 릴레이에는 두 개의 접점 세트가 있습니다 : 일반적으로 열린 (NO) 연락처 및 일반적으로 닫힌 (NC) 접점.

이제 그의 구조를 알았으므로 작동 방식을 알 수 있습니다.

그것은 두 가지 경우에 제시됩니다.

• 전원이 꺼지면 :

  릴레이 코일의 전류 흐름이없고, 전기자가 휴식을 취하고 정상적으로 닫힌 접점이 닫히므로 회로는 닫힌 루프입니다.

• 에너지 상태 동안 :

  릴레이 코일에 전류가 흐르고 신호를 생성하고, 코일은 자기장을 생성하고, 전기자를 끌어 당기고, 접점 상태를 변경하고, 정상적으로 열린 접점은 닫히고 전류는 회로를 통해 흐릅니다.

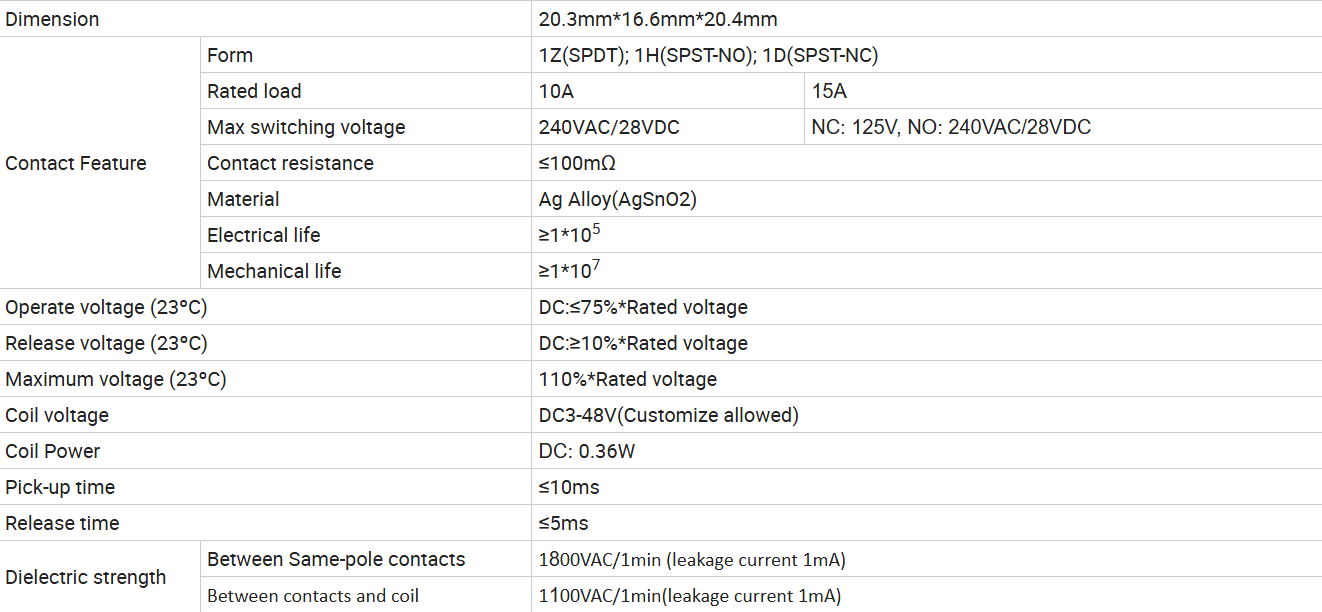

사양

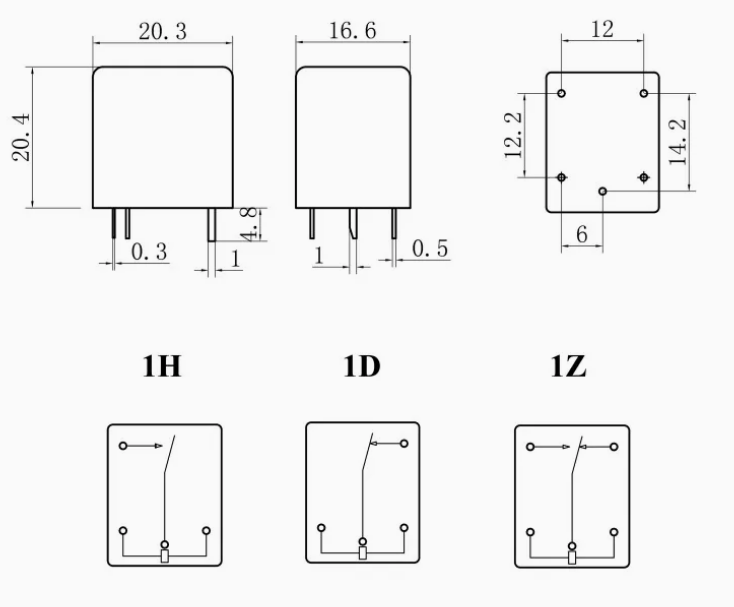

도표
