35A 대 70A 자동차 계전기: 차량 부하에 적합한 스위칭 용량은 무엇입니까?

잘못된 차량 릴레이를 선택하면 시스템 신뢰성이 저하됩니다. 우리는 건축업자들이 견고한 냉각 팬에 표준 릴레이를 설치하는 것을 종종 봅니다. 이러한 일반적인 실수는 용접 접촉 및 심각한 전기 화재로 빠르게 이어집니다. 반대로, 전체 빌드에 걸쳐 릴레이를 과도하게 사양하면 배선 복잡성이 불필요하게 증가합니다. 또한 구성요소 설치 공간을 늘리고 프로젝트 예산을 낭비합니다. 자동차 전기 부하는 작동 중에 정적으로 유지되는 경우가 거의 없습니다. 연속 작동 전류와 일시적 돌입 전류 간의 차이를 주의 깊게 평가해야 합니다. 이 중요한 평가는 장기적인 전기 신뢰성을 보장합니다. 우리는 명확한 엔지니어링 프레임워크를 구축하기 위해 이 포괄적인 가이드를 만들었습니다. 표준 35A와 견고한 70A 장치 중에서 선택하는 방법을 정확하게 배우게 됩니다. 우리는 특정 부하 유형, 엔진 베이 조건 및 배선 인프라를 기반으로 이러한 선택을 합니다. 릴레이 용량을 액세서리 부하에 정확하게 일치시킴으로써 위험한 시스템 오류를 방지할 수 있습니다. 또한 전체 차량 네트워크에 걸쳐 최적의 전력 공급을 보장합니다.

주요 시사점

• 80% 규칙: 연속 부하는 열 저하를 고려하여 계전기 최대 정격의 80%를 초과해서는 안 됩니다(예: 35A 계전기는 ~28A를 지속적으로 안전하게 유지합니다).

• 부하 프로필이 중요합니다. 저항성 부하(조명)는 엄청난 돌입 스파이크를 생성하는 유도성 부하(모터, 팬)와는 다른 용량 계획이 필요합니다.

• 폼 팩터 제약 사항: 70A 릴레이로 업그레이드하려면 일반적으로 표준 ISO 5핀 마이크로/미니 설치 공간에서 더 무거운 와이어 단자가 있는 더 큰 Maxi 릴레이 소켓으로 전환해야 합니다.

• 환경 보호: 고전류 애플리케이션이 더 뜨거워집니다. 방진 릴레이 또는 완전히 밀봉된 인클로저를 활용하면 잔해 및 엔진 베이 오염으로 인한 조기 접촉 실패를 방지할 수 있습니다.

실제 부하에 대한 자동차 릴레이 스위칭 용량 정의

엔지니어는 두 가지 서로 다른 전기 측정 항목을 분석하여 먼저, 연속 정상상태 전류를 살펴보겠습니다. 둘째, 과도 돌입 전류를 측정합니다. 연속 전류는 액세서리가 안정화된 후 액세서리의 정상적인 작동 상태를 나타냅니다. 돌입 전류는 장치 전원을 처음 켤 때 필요한 대규모 초기 에너지 서지를 측정합니다. 예를 들어, 대형 전기 모터는 시동 중에 정격 연속 전류의 3~5배를 끌어올 수 있습니다. 20암페어로 작동하는 팬은 짧은 순간 동안 60암페어까지 치솟을 수 있습니다. 릴레이가 짧은 서지를 처리할 수 없으면 접점에 아크가 발생합니다. 자동차 계전기 스위칭 용량을 평가합니다.

다음으로 전압 강하의 중요한 역할을 고려해야 합니다. 제조업체는 일반적으로 최적의 14V DC에서 차량 릴레이를 테스트하고 평가합니다. 이 전압은 정상적이고 활성인 발전기 충전 상태를 반영합니다. 그러나 표준 차량 배터리의 전압은 12.6V DC입니다. 더욱이 긴 전선은 자연스럽게 전압 강하를 유발합니다. 액세서리에서 시스템 전압이 11V로 떨어지면 동일한 필수 전력량을 제공하기 위해 총 전류량이 증가해야 합니다. 이러한 실질적인 변동은 실제 릴레이 성능과 발열에 큰 영향을 미칩니다.

마지막으로, 엔진 베이 주변 온도로 인해 필요한 열적 감소가 발생합니다. 정상적인 주행 중에는 엔진룸이 엄청나게 뜨거워집니다. 주변 열이 높으면 전기 부품의 유효 최대 스위칭 한계가 심각하게 감소합니다. 실온에서 35A 정격의 계전기는 뜨거운 배기 매니폴드 근처의 해당 부하를 견딜 수 없습니다. 열 경감 차트는 일반적으로 주변 온도가 85°C(185°F)를 초과하면 용량이 급격히 떨어지는 것을 보여줍니다. 회로 레이아웃을 계획할 때 이 열을 고려해야 합니다.

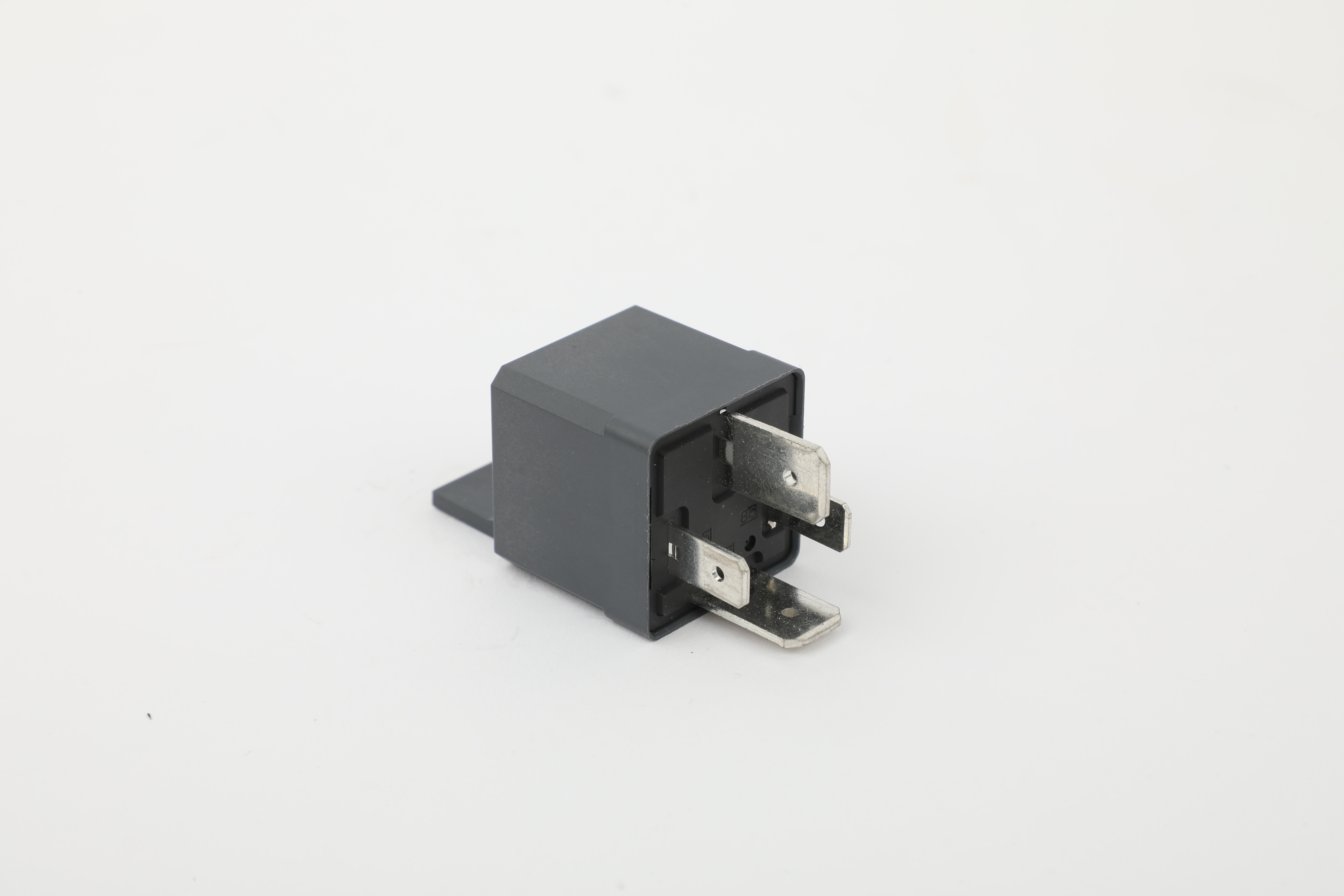

35A 자동차 계전기: 기능 및 한계

35A 자동차 계전기는 최신 12V 전기 시스템의 절대적인 표준 장치로 남아 있습니다. 이는 물리적 설치 공간과 실제 스위칭 전력 간의 탁월한 균형을 제공합니다.

주요 사용 사례는 저항성 부하와 중저 유도성 부하에 중점을 둡니다. LED 라이트 바, 표준 차량 경적 및 기본 인라인 연료 펌프에 이 장치를 적극 권장합니다. 또한 대부분의 저전력 보조 전원 회로를 완벽하게 처리합니다. 이러한 액세서리는 막대한 전압 스파이크를 생성하지 않기 때문에 35A 용량은 충분한 안전 오버헤드를 제공합니다.

이러한 장치를 사용하면 시스템 통합이 매우 간단해집니다. 표준 ISO 마이크로 또는 미니 릴레이 소켓에 쉽게 맞습니다. 이 범용 부속품을 사용하면 건축업자가 모듈식 퓨즈 박스를 쉽게 조달할 수 있습니다. 표준 10~12 AWG 자동차 와이어를 사용하여 효과적으로 배선할 수 있습니다. 이를 통해 통합이 깨끗하고 간단하며 공장 배선 장치와의 호환성이 뛰어납니다.

그러나 표준 계전기를 엔지니어링 한계 이상으로 밀어붙이면 심각한 오류 위험이 발생합니다. 건축업자가 수학을 무시하면 구성 요소가 빠르게 분해됩니다.

• 접점 피팅: 반복적인 고전류 아크 발생으로 인해 내부 금속 접점이 천천히 기화되고 손상됩니다.

• 코일 고장: 주 회로가 과열되면 열이 전달되어 민감한 전자기 코일이 소진될 수 있습니다.

• 녹은 하우징: 지속적인 전기 과부하로 인해 표준 플라스틱 릴레이 하우징이 쉽게 녹아 활선이 노출됩니다.

• 용접 접점: 대규모 서지가 문자 그대로 접점을 녹여 액세서리에 영구적으로 전원이 공급될 수 있습니다.

70A 자동차 계전기: 고전류 업그레이드의 정당화

때로는 표준 구성 요소가 심각한 오프로드 또는 고성능 장비의 전기적 요구 사항을 충족하지 못하는 경우도 있습니다. 높은 스트레스 애플리케이션을 위해서는 전용 고강도 계전기가 필요합니다.

주요 사용 사례에는 대규모 유도 돌입 스파이크가 있는 대형 구성 요소가 포함됩니다. 듀얼 전기 라디에이터 팬, 무거운 오프로드 윈치 및 온보드 공기 압축기에는 70A 자동차 릴레이가 절대적으로 필요합니다 . 서스펜션 시스템이나 덤프 베드용 대형 유압 펌프도 안정적으로 작동하려면 훨씬 더 높은 스위칭 용량이 필요합니다.

구조적 차이로 인해 진정한 의 물리적 크기 증가가 정당화됩니다 고전류 자동 계전기 . 이 장치에는 열을 분산시키기 위해 훨씬 더 큰 내부 은색 접촉 패드가 있습니다. 그들은 훨씬 더 강한 리턴 스프링을 사용합니다. 이 견고한 스프링은 무거운 접점을 강제로 분리하여 높은 서지 분리 중에 위험한 용접을 방지합니다. 게다가 훨씬 더 넓은 터미널 블레이드를 사용합니다. 이 대형 블레이드는 소켓 연결 지점에서 과열 없이 대량의 전류 흐름을 처리합니다.

이 극한의 전력 수준에서는 배선 전제 조건이 크게 변경됩니다. 표준 가는 선을 안전하게 사용할 수 없습니다. 70A 부하는 크게 업그레이드된 인프라가 필요합니다. 우리는 일반적으로 두꺼운 6~8 AWG 순동선을 지정합니다. 또한 더 넓은 터미널을 수용하려면 견고한 Maxi 스타일 릴레이 블록이 필요합니다. 이 규칙을 강조하십시오. 릴레이를 업그레이드했지만 배선을 무시하면 와이어 자체가 위험하고 제어할 수 없는 퓨즈로 변합니다.

정면 평가: 적합한 차량 중계 선택

부하 프로필 분석(저항성 및 유도성)

하중 유형 간의 근본적인 차이점을 이해하면 최종 구성 요소 선택이 결정됩니다. 20A 연속 모터는 시동 시 60A 일시적 돌입 스파이크를 생성할 수 있습니다. 이 대규모 스파이크에는 안전을 위해 70A 릴레이가 필요합니다. 반대로 20A 저항성 라이트 바는 돌입 서지를 전혀 생성하지 않습니다. 따라서 표준 35A 장치에서는 완벽하게 작동합니다.

설치 면적 및 설치 공간

설치 물리적 공간은 실제 하네스 설계에 큰 영향을 미칩니다. 표준 ISO 마이크로 및 미니 블록의 크기는 약 1평방인치입니다. 꽉 끼는 오토바이 프레임, 혼잡한 현대식 엔진 베이 또는 대시보드 아래에 깔끔하게 맞습니다. Maxi 릴레이 블록은 훨씬 더 많은 공간을 차지합니다. 이 제품은 훨씬 더 높은 프로파일과 더 넓은 장착 베이스를 갖추고 있습니다. 더 큰 구성 요소를 설치할 때는 장착 위치를 신중하게 계획해야 합니다. 때때로 건축업자는 이러한 더 큰 대용량 퓨즈 박스를 수용하기 위해 맞춤형 장착 브래킷을 제작해야 합니다.

비용과 신뢰성의 절충

모든 전문 건축업자는 초기 구성 요소 가격과 장기적인 실패 위험 사이의 균형을 맞춰야 합니다. 표준 35A 계전기는 생산 또는 교체 비용이 거의 들지 않습니다. 대용량 70A 장치는 초기에 더 많은 비용이 듭니다. 그러나 실제 비용은 더 두꺼운 구리선과 더 큰 특수 소켓에 있습니다. 막대한 가동 중지 시간 위험과 이러한 초기 구성 요소 비용을 비교 평가해야 합니다. 끊어진 어둡고 먼 길에서 엔진 베이 화재를 일으키는 녹은 퓨즈 박스는 비용이 많이 드는 재앙입니다. 적절한 고용량 구성 요소에 미리 투자하면 극한의 스트레스 속에서도 완전히 안정적인 작동이 보장됩니다. 차량 릴레이를 교체하는 것은 매우 좌절스러운 일입니다.

환경 및 규정 준수 고려 사항

암페어 용량만으로는 시스템 신뢰성을 보장할 수 없습니다. 환경적 위험은 완벽하게 지정된 보호되지 않은 전기 부품을 쉽게 파괴합니다.

유입 방지는 전기 수명에 큰 역할을 합니다. 노출된 섀시 장착에 대해 간주됩니다 . 방진 릴레이는 전혀 타협할 수 없는 것으로 오프로드 섀시, 바퀴 공간 근처 또는 해양 격벽에 전기 부품을 장착하는 경우 IP54~IP67 보호 등급이 절대적으로 필요합니다. 이 무거운 고무 씰은 물, 연마성 진흙, 미세 먼지가 내부 구리 및 은 접점을 부식시키는 것을 방지합니다.

진동 저항은 또한 저렴한 애프터마켓 장치와 전문가급 하드웨어를 구분합니다. 고전류 70A 계전기는 당연히 더 무거운 내부 접점 질량을 포함합니다. 이 추가 덩어리는 극단적인 오프로드 주행이나 빨래판이 많은 도로에서 튕겨져 열릴 수 있습니다. 제조업체는 고장력 코일 스프링을 사용하여 프리미엄 헤비듀티 장치를 설계합니다. 이러한 내부 스프링은 표준 경량 35A 장치보다 진동이 심한 환경에 훨씬 더 잘 견딥니다.

마지막으로, 구매하기 전에 제조업체 데이터시트의 품질 지표를 비판적으로 평가해야 합니다.

• 접점 재료 구성: 항상 AgSnO2(은 주석 산화물) 접점을 찾으십시오. 그들은 기본적이고 값싼 은 합금보다 고전류 아크 용접에 훨씬 더 잘 저항합니다.

• 전기 수명 등급: 고품질 계전기는 최대 정격 부하에서 100,000회 이상의 전기 스위칭 주기를 편안하게 견뎌야 합니다.

• 기계적 수명 등급: 내부의 물리적으로 움직이는 부품은 활성 부하를 가하지 않고도 1,000,000회 이상의 작동을 쉽게 견딜 수 있어야 합니다.

결론

적절한 릴레이 용량을 선택하면 치명적인 자동차 전기 고장을 안전하게 예방할 수 있습니다. 우리의 최종 엔지니어링 결정 논리는 여전히 간단합니다. 표준 LED 조명 및 저전력 내부 액세서리의 경우 기본적으로 표준 35A 릴레이가 사용됩니다. 이러한 보수적인 전략은 중요한 설치 공간과 초기 배선 비용을 절약합니다. 그러나 기본 냉각 팬, 윈치 및 고서지 전기 모터에 대해 내구성이 뛰어난 70A 릴레이를 명시적으로 의무화해야 합니다.

하네스 구성품을 구매하기 전에 다음과 같은 구체적인 행동 중심의 다음 단계를 수행하십시오.

1. 전류계를 사용하여 특정 액세서리 회로의 정확한 피크 돌입 전류를 계산합니다.

2. 선택한 전선 게이지가 녹지 않고 최대 과도 전류를 안전하게 지원하는지 확인하십시오.

3. 특정 환경 장착 위치에 따라 적절하게 밀봉된 릴레이 하우징을 선택하십시오.

4. 차량의 발전기가 총 연속 부하를 안전하게 지탱할 수 있는지 확인하십시오.

이러한 전문적인 단계를 엄격하게 따르면 가장 혹독한 운전 조건에서도 쉽게 견딜 수 있는 견고한 배선 하네스를 성공적으로 구축할 수 있습니다.

FAQ

Q: 70A 자동차 계전기를 35A 소켓에 연결할 수 있습니까?

A: No. 70A 계전기는 일반적으로 더 큰 3/8"(9.5mm) 터미널 블레이드가 있는 "Maxi" 설치 공간을 사용합니다. 이는 물리적으로 표준 ISO 마이크로/미니 소켓에 맞지 않습니다. 강제로 시도하면 소켓이 파손될 수 있습니다. 더 큰 블레이드와 더 높은 전류 흐름을 안전하게 수용하려면 전체 릴레이 블록과 배선 장치를 업그레이드해야 합니다.

Q: 고전류 자동 릴레이를 사용하면 배터리가 더 빨리 소모됩니까?

답변: 코일 드로우(릴레이를 닫은 상태로 유지하는 데 필요한 전력)는 70A 릴레이에서 약간 더 높지만 그 차이는 무시할 수 있습니다. 배터리 소모는 전적으로 부하 측에 연결된 액세서리에 따라 달라집니다. 릴레이를 업그레이드하면 전류가 더 안전하게 통과할 수 있습니다. 액세서리가 배터리에서 더 많은 총 전력을 소비하도록 강요하지는 않습니다.

Q: 50A 부하에 35A 릴레이를 사용하면 어떻게 됩니까?

A: 내부 접점이 과열되어 잠재적으로 용접으로 인해 닫히거나(액세서리가 영구적으로 유지됨) 하우징이 녹아 심각한 화재 위험이 발생할 수 있습니다. 표준 내부 배선과 얇은 단자 블레이드는 고전류 소비로 인해 발생하는 과도한 열을 방출할 수 없어 급속하고 치명적인 구성 요소 고장을 초래합니다.
