미니어처 전자기 릴레이는 전자기의 원리를 사용하여 전류의 흐름을 제어합니다. 코일, 전기자 및 일련의 접점으로 구성됩니다. 전류가 코일에 적용되면 전기자를 더 가깝게 끌어내는 자기장을 만듭니다. 이 동작은 접촉을 닫고 전류가 릴레이를 통해 흐릅니다. 대신, 전류가 제거되면 자기장이 사라지고 전기자는 원래 위치로 돌아와 접점을 열고 전류의 흐름을 방해합니다. 이 간단하고 효과적인 메커니즘은 가능합니다
미니어처 고전력 JQX-14FC는 탁월한 다양성과 성능을 제공하는 특수 릴레이입니다. 소형 스위치는 최대 16a의 스위칭 기능을 갖추고 있으며 높은 전력 하중을 쉽게 처리 할 수 있습니다. 3.5mm/5mm 핀 클램프 설계는 안전하고 안정적인 연결을 보장하고 다양한 전자 애플리케이션에 대한 최적의 기능을 보장합니다.
JQX-14FC의 눈에 띄는 기능 중 하나는 PCB 터미널로 다양한 전자 시스템에 쉽게 통합 할 수있어 신뢰할 수 있고 효율적인 솔루션을 찾는 엔지니어 및 설계자에게 인기있는 선택 중 하나입니다. 또한 Din-Rail 소켓은 설치 및 유지 보수 프로세스를 단순화하는 편리하고 빠른 설치 옵션을 제공합니다.
산업 기계, 자동화 시스템 또는 소비자 전자 제품에서 일하든 JQX-14FC는 신뢰할 수있는 선택입니다. 높은 전력 용량과 다중 터미널 옵션은 다양한 산업 및 상업용 응용 프로그램에 적합합니다. 이 마이크로 릴레이는 다양한 전기 설정에서 안전하고 효율적인 작동을 보장하도록 잘 설계되었습니다. 우리는 JQX-14FC가 신뢰성, 다양성 및 견고한 디자인으로 스위칭 요구를 충족시킬 수 있다고 생각합니다.
| |||||||

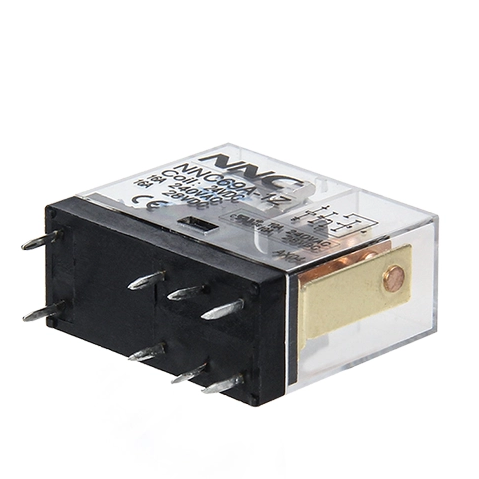

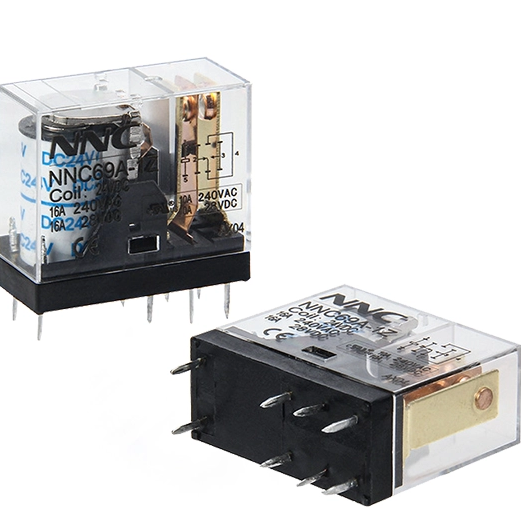

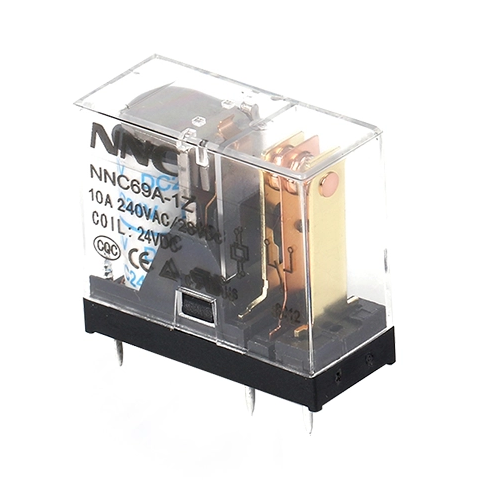

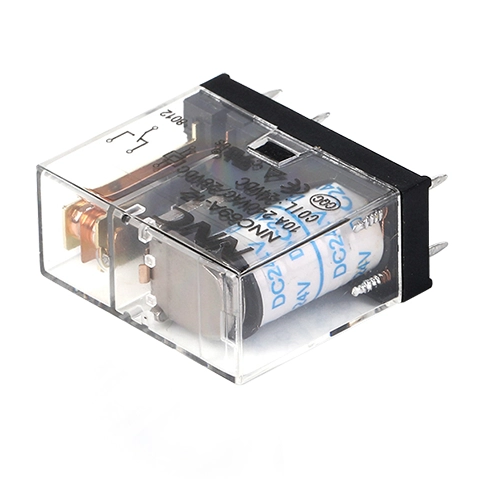

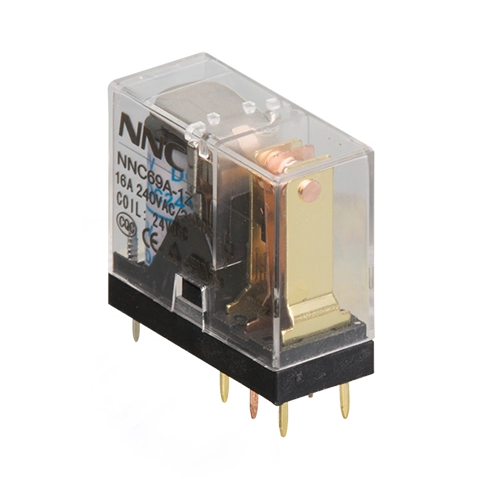

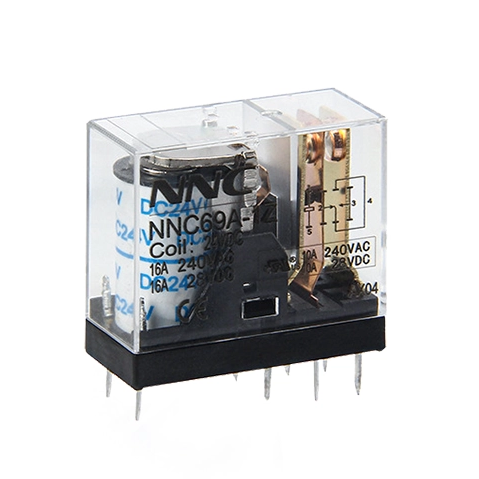

NNC69A (JQX-14FC) 소형 PCB 릴레이 |
| ||||||
모델과 설명 | |||||||
NNC69A |
|
| |||||
★ 연락처 양식 : a = no, b = nc, c = no & nc | |||||||
사양 | |||||||
차원 | 29mm*13mm*25.5mm | ||||||
연락처 기능 | 형태 | 1Z (SPDT), 1H (SPST-NO), 1D (SPST-NC) | 2Z (DPDT), 2H (DPST-NO), 2D (DPST-NC) | ||||
정격 하중 | 10A | 16A | 5a | ||||
최대 스위칭 전압 | 240VAC/28VDC | ||||||
접촉 저항 | ≤100mΩ | ||||||
재료 | AG 합금 (AGSNO2) | ||||||
전기 수명 | ≥1*105 | ||||||
기계적 수명 | ≥1*107 | ||||||
전압 작동 (23 ℃) | DC : ≤75%*정격 전압, AC : ≤80%*정격 전압 | ||||||
방출 전압 (23 age) | DC : ≥10%*정격 전압, AC : ≥30%*정격 전압 | ||||||
최대 전압 (23 ℃) | 110%*정격 전압 | ||||||
코일 전압 | DC3-110V, AC6-240V (사용자 정의 허용) | ||||||
코일 파워 | DC : 0.53W, AC : 1.2VA | ||||||
픽업 시간 | ≤20ms | ||||||
출시 시간 | ≤10ms | ||||||
유전력 | 같은 극의 열린 접점 사이 1 | 1200VAC/1 분 (누설 전류 1MA) | |||||
다른 기둥의 접촉 사이 | 1200VAC/1 분 (누설 전류 1MA) | ||||||
접촉과 코일 사이 | 5000VAC/1 분 (누설 전류 1MA) | ||||||
단열성 저항 | ≥100MΩ (500VDC) | ||||||
주변 온도 | -55 ～ ℃ 70 ℃ | ||||||
주변 습도 | 35%-80%RH | ||||||
기압 | 86-106KPA | ||||||
충격 저항 | 10g (정현파 반파 펄스 : 11ms) | ||||||
진동 저항 | 10-55Hz (이중 진폭 : 1.5mm) | ||||||
설치 | DIN 레일이있는 PCB 또는 소켓 | ||||||
무게 | 대략 16G/PC | ||||||
포장 | 내부에 거품 상자가있는 상자 | 500pcs/Carton, GW : 9kg, NW : 8kg, 치수 (mm) : 342 × 263 × 325 | |||||
내부에 거품 튜브가있는 상자 | 500pcs/carton, gw : 9kg, NW : 8kg, 치수 (mm) : 338 × 135 × 185 | ||||||

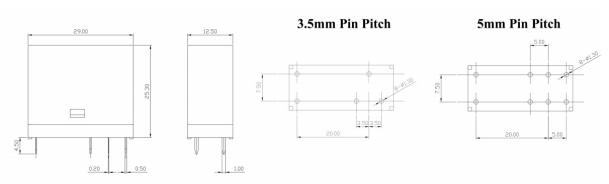

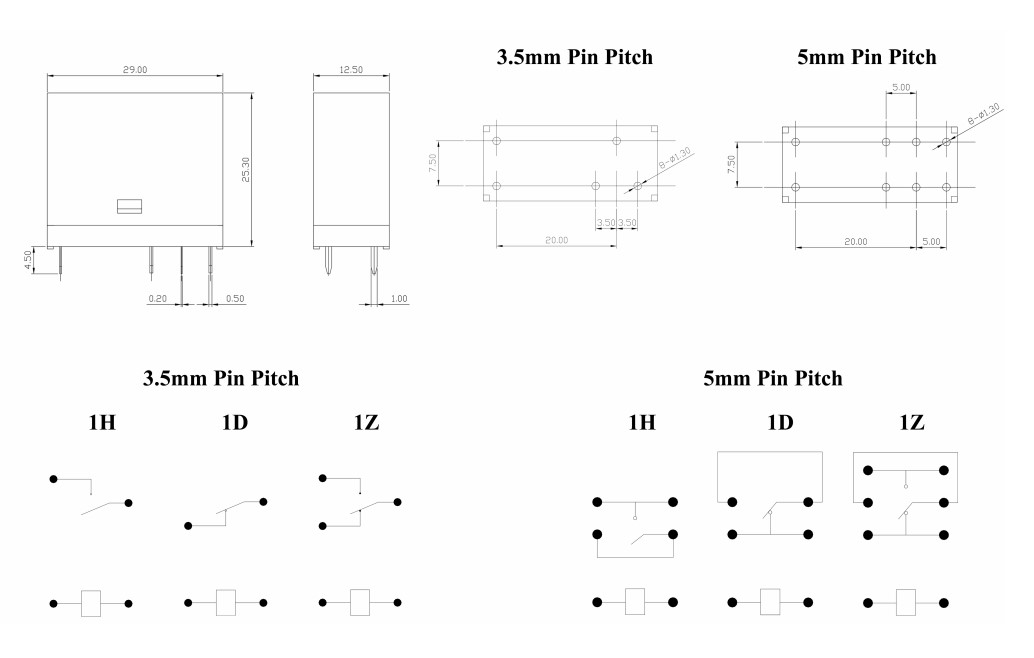

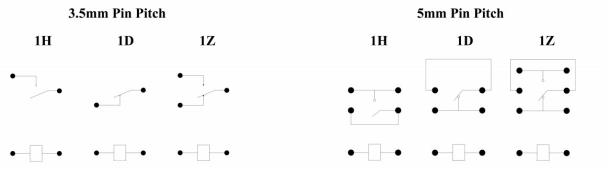

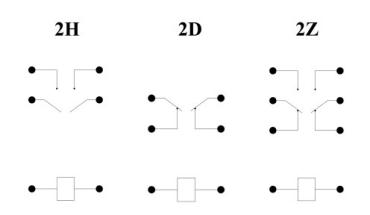

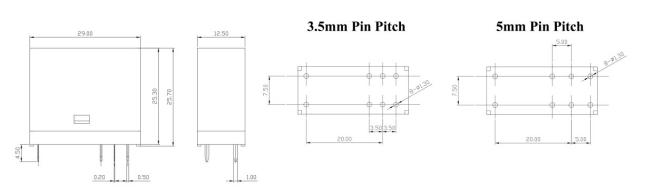

배선 다이어그램 및 하단보기 | |||||||
| |||||||
성능 그래프 | |||||||
| |||||||
미니어처 전자기 릴레이는 전자기의 원리를 사용하여 전류의 흐름을 제어합니다. 코일, 전기자 및 일련의 접점으로 구성됩니다. 전류가 코일에 적용되면 전기자를 더 가깝게 끌어내는 자기장을 만듭니다. 이 동작은 접촉을 닫고 전류가 릴레이를 통해 흐릅니다. 대신, 전류가 제거되면 자기장이 사라지고 전기자는 원래 위치로 돌아와 접점을 열고 전류의 흐름을 방해합니다. 이 간단하고 효과적인 메커니즘은 가능합니다
미니어처 고전력 JQX-14FC는 탁월한 다양성과 성능을 제공하는 특수 릴레이입니다. 소형 스위치는 최대 16a의 스위칭 기능을 갖추고 있으며 높은 전력 하중을 쉽게 처리 할 수 있습니다. 3.5mm/5mm 핀 클램프 설계는 안전하고 안정적인 연결을 보장하고 다양한 전자 애플리케이션에 대한 최적의 기능을 보장합니다.
JQX-14FC의 눈에 띄는 기능 중 하나는 PCB 터미널로 다양한 전자 시스템에 쉽게 통합 할 수있어 신뢰할 수 있고 효율적인 솔루션을 찾는 엔지니어 및 설계자에게 인기있는 선택 중 하나입니다. 또한 Din-Rail 소켓은 설치 및 유지 보수 프로세스를 단순화하는 편리하고 빠른 설치 옵션을 제공합니다.
산업 기계, 자동화 시스템 또는 소비자 전자 제품에서 일하든 JQX-14FC는 신뢰할 수있는 선택입니다. 높은 전력 용량과 다중 터미널 옵션은 다양한 산업 및 상업용 응용 프로그램에 적합합니다. 이 마이크로 릴레이는 다양한 전기 설정에서 안전하고 효율적인 작동을 보장하도록 잘 설계되었습니다. 우리는 JQX-14FC가 신뢰성, 다양성 및 견고한 디자인으로 스위칭 요구를 충족시킬 수 있다고 생각합니다.
| |||||||
NNC69A (JQX-14FC) 소형 PCB 릴레이 |
| ||||||
모델과 설명 | |||||||
NNC69A |
|
| |||||
★ 연락처 양식 : a = no, b = nc, c = no & nc | |||||||
사양 | |||||||
차원 | 29mm*13mm*25.5mm | ||||||
연락처 기능 | 형태 | 1Z (SPDT), 1H (SPST-NO), 1D (SPST-NC) | 2Z (DPDT), 2H (DPST-NO), 2D (DPST-NC) | ||||
정격 하중 | 10A | 16A | 5a | ||||
최대 스위칭 전압 | 240VAC/28VDC | ||||||
접촉 저항 | ≤100mΩ | ||||||
재료 | AG 합금 (AGSNO2) | ||||||
전기 수명 | ≥1*105 | ||||||
기계적 수명 | ≥1*107 | ||||||
전압 작동 (23 ℃) | DC : ≤75%*정격 전압, AC : ≤80%*정격 전압 | ||||||
방출 전압 (23 age) | DC : ≥10%*정격 전압, AC : ≥30%*정격 전압 | ||||||
최대 전압 (23 ℃) | 110%*정격 전압 | ||||||
코일 전압 | DC3-110V, AC6-240V (사용자 정의 허용) | ||||||
코일 파워 | DC : 0.53W, AC : 1.2VA | ||||||
픽업 시간 | ≤20ms | ||||||
출시 시간 | ≤10ms | ||||||
유전력 | 같은 극의 열린 접점 사이 1 | 1200VAC/1 분 (누설 전류 1MA) | |||||
다른 기둥의 접촉 사이 | 1200VAC/1 분 (누설 전류 1MA) | ||||||
접촉과 코일 사이 | 5000VAC/1 분 (누설 전류 1MA) | ||||||
단열성 저항 | ≥100MΩ (500VDC) | ||||||
주변 온도 | -55 ～ ℃ 70 ℃ | ||||||
주변 습도 | 35%-80%RH | ||||||
기압 | 86-106KPA | ||||||
충격 저항 | 10g (정현파 반파 펄스 : 11ms) | ||||||
진동 저항 | 10-55Hz (이중 진폭 : 1.5mm) | ||||||
설치 | DIN 레일이있는 PCB 또는 소켓 | ||||||
무게 | 대략 16G/PC | ||||||
포장 | 내부에 거품 상자가있는 상자 | 500pcs/Carton, GW : 9kg, NW : 8kg, 치수 (mm) : 342 × 263 × 325 | |||||
내부에 거품 튜브가있는 상자 | 500pcs/carton, gw : 9kg, NW : 8kg, 치수 (mm) : 338 × 135 × 185 | ||||||
배선 다이어그램 및 하단보기 | |||||||
| |||||||
성능 그래프 | |||||||
| |||||||
