소형 전자기 릴레이는 전류의 흐름을 제어하기 위해 전자기의 원리에 작용합니다. 코일, 전기자 및 일련의 접점으로 구성됩니다. 전류가 코일에 적용되면,이를 향해 전기자를 끌어들이는 자기장을 만듭니다. 이 움직임으로 인해 접점이 닫히도록하여 전류가 릴레이를 통해 흐를 수 있습니다. 반대로, 전류가 제거되면, 자기장이 사라지고 전기자가 원래 위치로 돌아와 접점을 열고 전류 흐름을 방해합니다. 이 간단하지만 효과적인 메커니즘은 소형 전자기 릴레이가 스위치 역할을 할 수있게하여 적용된 전류의 존재 또는 부재에 기초하여 회로를 제어 할 수있게한다.
탁월한 다목적 성과 성능으로 미니어처 고전력 JQX-14FC 릴레이는 안정적인 선택으로 두드러집니다. 최대 16A의 인상적인 스위칭 기능 덕분에 높은 전력 하중을 쉽게 처리합니다. 안전하고 안정적인 연결은 3.5mm/5mm 핀 핀치 설계로 보장되므로 다양한 전자 애플리케이션에서 최적의 기능을 수행 할 수 있습니다.
엔지니어와 디자이너는 PCB 터미널에서 가능하게하는 전자 시스템에 완벽하게 통합하기 위해 JQX-14FC를 선호합니다. 이 신뢰할 수 있고 효율적인 솔루션은 프로젝트 구현을 단순화합니다. 또한 Din-Rail 소켓은 편리한 장착 옵션을 제공하여 설치 및 유지 보수 절차를 간소화합니다.
JQX-14FC는 산업 기계, 자동화 시스템 및 소비자 전자 제품을 포함한 광범위한 응용 프로그램을위한 신뢰할 수 있고 다재다능한 선택입니다. 높은 전력 용량과 다중 터미널 옵션은 다양한 산업 및 상업용 용도에 적합합니다. 탁월한 성능을 제공하도록 설계된이 미니어처 릴레이는 다양한 전기 설정에서 안전하고 효율적인 작동을 보장합니다. JQX-14FC를 신뢰하여 신뢰할 수있는 성능, 다양성 및 강력한 디자인으로 스위칭 요구를 충족시킬 수 있습니다.
| ||||||||

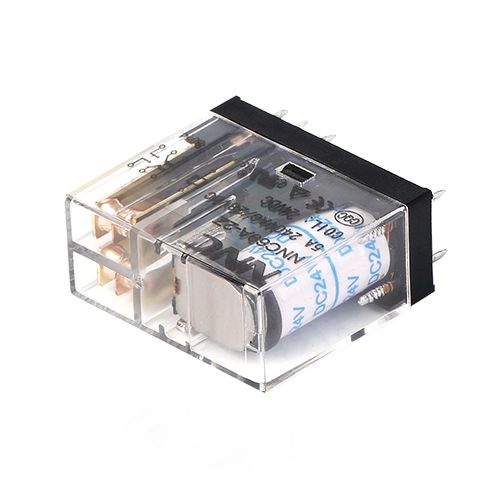

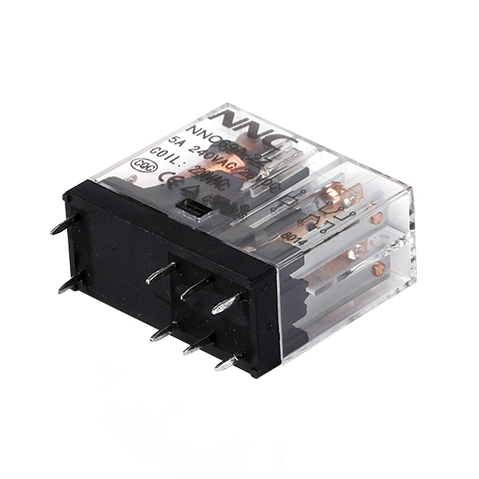

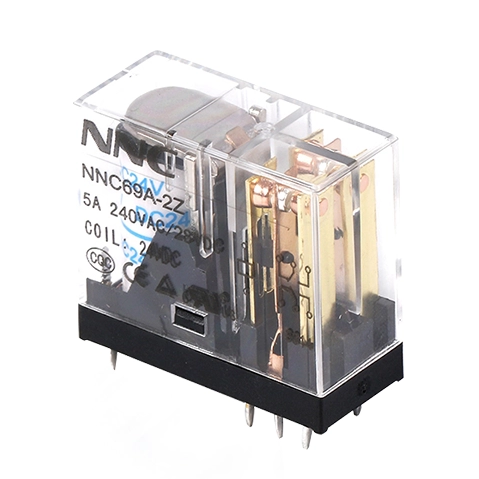

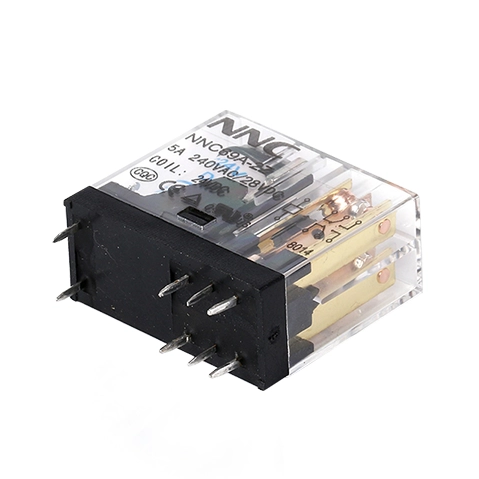

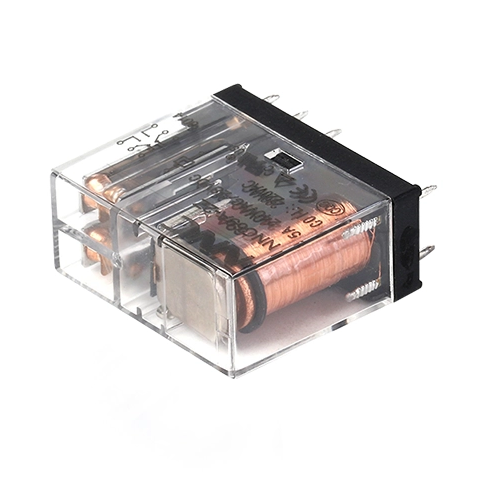

NNC69A (JQX-14FC) 소형 PCB 릴레이 |
| |||||||
모델과 설명 | ||||||||
| NNC69A
|
|
| ||||||
★ 연락처 양식 : a = no, b = nc, c = no & nc | ||||||||
사양 | ||||||||
차원 | 29mm*13mm*25.5mm | |||||||
연락처 기능 | 형태 | 1Z (SPDT), 1H (SPST-NO), 1D (SPST-NC) | 2Z (DPDT), 2H (DPST-NO), 2D (DPST-NC) | |||||
정격 하중 | 10A | 16A | 5a | |||||
최대 스위칭 전압 | 240VAC/28VDC | |||||||
접촉 저항 | ≤100mΩ | |||||||
재료 | AG 합금 (AGSNO2) | |||||||
전기 수명 | ≥1*105 | |||||||
기계적 수명 | ≥1*107 | |||||||
전압 작동 (23 ℃) | DC : ≤75%*정격 전압, AC : ≤80%*정격 전압 | |||||||
방출 전압 (23 age) | DC : ≥10%*정격 전압, AC : ≥30%*정격 전압 | |||||||
최대 전압 (23 ℃) | 110%*정격 전압 | |||||||
코일 전압 | DC3-110V, AC6-240V (사용자 정의 허용) | |||||||
코일 파워 | DC : 0.53W, AC : 1.2VA | |||||||
픽업 시간 | ≤20ms | |||||||
출시 시간 | ≤10ms | |||||||
유전력 | 같은 극의 열린 접점 사이 1 | 1200VAC/1 분 (누설 전류 1MA) | ||||||
다른 기둥의 접촉 사이 | 1200VAC/1 분 (누설 전류 1MA) | |||||||
접촉과 코일 사이 | 5000VAC/1 분 (누설 전류 1MA) | |||||||
단열성 저항 | ≥100MΩ (500VDC) | |||||||
주변 온도 | -55 ～ ℃ 70 ℃ | |||||||
주변 습도 | 35%-80%RH | |||||||
기압 | 86-106KPA | |||||||
충격 저항 | 10g (정현파 반파 펄스 : 11ms) | |||||||
진동 저항 | 10-55Hz (이중 진폭 : 1.5mm) | |||||||
설치 | DIN 레일이있는 PCB 또는 소켓 | |||||||
무게 | 대략 16G/PC | |||||||
포장 | 내부에 거품 상자가있는 상자 | 500pcs/Carton, GW : 9kg, NW : 8kg, 치수 (mm) : 342 × 263 × 325 | ||||||
내부에 거품 튜브가있는 상자 | 500pcs/carton, gw : 9kg, NW : 8kg, 치수 (mm) : 338 × 135 × 185 | |||||||

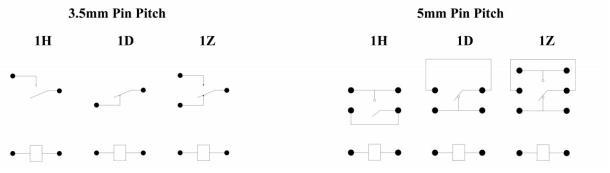

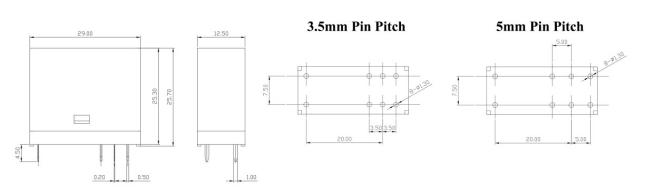

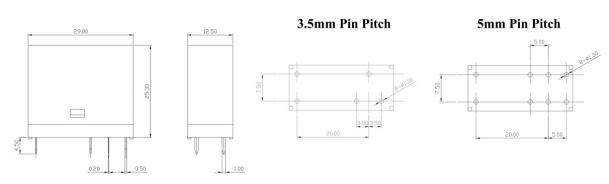

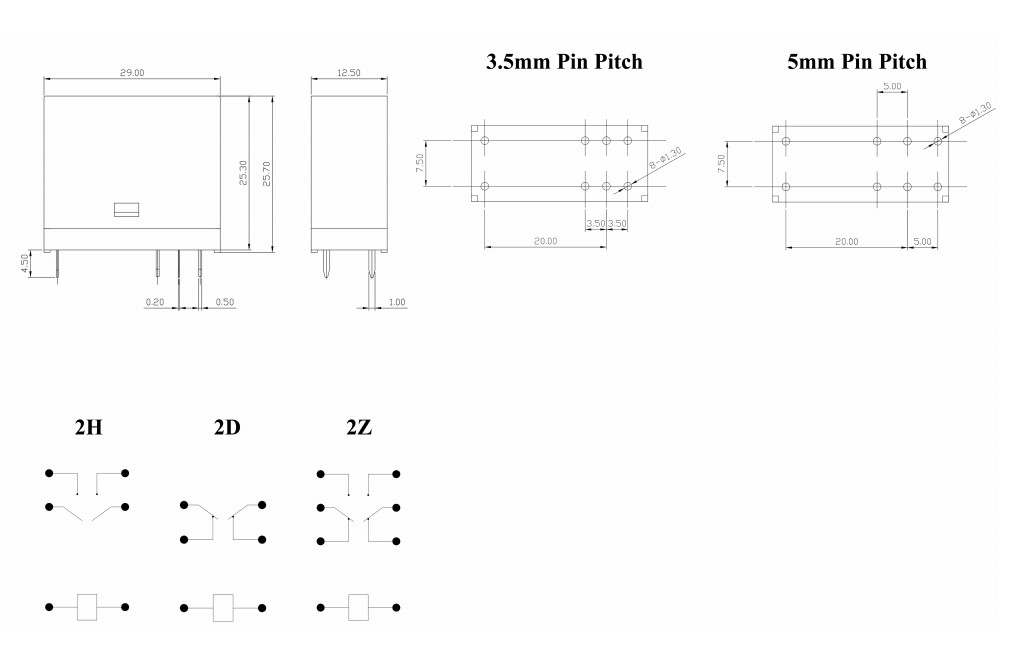

배선 다이어그램 및 하단보기 | ||||||||
| ||||||||
성능 그래프 | ||||||||
| ||||||||
소형 전자기 릴레이는 전류의 흐름을 제어하기 위해 전자기의 원리에 작용합니다. 코일, 전기자 및 일련의 접점으로 구성됩니다. 전류가 코일에 적용되면,이를 향해 전기자를 끌어들이는 자기장을 만듭니다. 이 움직임으로 인해 접점이 닫히도록하여 전류가 릴레이를 통해 흐를 수 있습니다. 반대로, 전류가 제거되면, 자기장이 사라지고 전기자가 원래 위치로 돌아와 접점을 열고 전류 흐름을 방해합니다. 이 간단하지만 효과적인 메커니즘은 소형 전자기 릴레이가 스위치 역할을 할 수있게하여 적용된 전류의 존재 또는 부재에 기초하여 회로를 제어 할 수있게한다.
탁월한 다목적 성과 성능으로 미니어처 고전력 JQX-14FC 릴레이는 안정적인 선택으로 두드러집니다. 최대 16A의 인상적인 스위칭 기능 덕분에 높은 전력 하중을 쉽게 처리합니다. 안전하고 안정적인 연결은 3.5mm/5mm 핀 핀치 설계로 보장되므로 다양한 전자 애플리케이션에서 최적의 기능을 수행 할 수 있습니다.
엔지니어와 디자이너는 PCB 터미널에서 가능하게하는 전자 시스템에 완벽하게 통합하기 위해 JQX-14FC를 선호합니다. 이 신뢰할 수 있고 효율적인 솔루션은 프로젝트 구현을 단순화합니다. 또한 Din-Rail 소켓은 편리한 장착 옵션을 제공하여 설치 및 유지 보수 절차를 간소화합니다.
JQX-14FC는 산업 기계, 자동화 시스템 및 소비자 전자 제품을 포함한 광범위한 응용 프로그램을위한 신뢰할 수 있고 다재다능한 선택입니다. 높은 전력 용량과 다중 터미널 옵션은 다양한 산업 및 상업용 용도에 적합합니다. 탁월한 성능을 제공하도록 설계된이 미니어처 릴레이는 다양한 전기 설정에서 안전하고 효율적인 작동을 보장합니다. JQX-14FC를 신뢰하여 신뢰할 수있는 성능, 다양성 및 강력한 디자인으로 스위칭 요구를 충족시킬 수 있습니다.
| ||||||||
NNC69A (JQX-14FC) 소형 PCB 릴레이 |
| |||||||
모델과 설명 | ||||||||
| NNC69A
|
|
| ||||||
★ 연락처 양식 : a = no, b = nc, c = no & nc | ||||||||
사양 | ||||||||
차원 | 29mm*13mm*25.5mm | |||||||
연락처 기능 | 형태 | 1Z (SPDT), 1H (SPST-NO), 1D (SPST-NC) | 2Z (DPDT), 2H (DPST-NO), 2D (DPST-NC) | |||||
정격 하중 | 10A | 16A | 5a | |||||
최대 스위칭 전압 | 240VAC/28VDC | |||||||
접촉 저항 | ≤100mΩ | |||||||
재료 | AG 합금 (AGSNO2) | |||||||
전기 수명 | ≥1*105 | |||||||
기계적 수명 | ≥1*107 | |||||||
전압 작동 (23 ℃) | DC : ≤75%*정격 전압, AC : ≤80%*정격 전압 | |||||||
방출 전압 (23 age) | DC : ≥10%*정격 전압, AC : ≥30%*정격 전압 | |||||||
최대 전압 (23 ℃) | 110%*정격 전압 | |||||||
코일 전압 | DC3-110V, AC6-240V (사용자 정의 허용) | |||||||
코일 파워 | DC : 0.53W, AC : 1.2VA | |||||||
픽업 시간 | ≤20ms | |||||||
출시 시간 | ≤10ms | |||||||
유전력 | 같은 극의 열린 접점 사이 1 | 1200VAC/1 분 (누설 전류 1MA) | ||||||
다른 기둥의 접촉 사이 | 1200VAC/1 분 (누설 전류 1MA) | |||||||
접촉과 코일 사이 | 5000VAC/1 분 (누설 전류 1MA) | |||||||
단열성 저항 | ≥100MΩ (500VDC) | |||||||
주변 온도 | -55 ～ ℃ 70 ℃ | |||||||
주변 습도 | 35%-80%RH | |||||||
기압 | 86-106KPA | |||||||
충격 저항 | 10g (정현파 반파 펄스 : 11ms) | |||||||
진동 저항 | 10-55Hz (이중 진폭 : 1.5mm) | |||||||
설치 | DIN 레일이있는 PCB 또는 소켓 | |||||||
무게 | 대략 16G/PC | |||||||
포장 | 내부에 거품 상자가있는 상자 | 500pcs/Carton, GW : 9kg, NW : 8kg, 치수 (mm) : 342 × 263 × 325 | ||||||
내부에 거품 튜브가있는 상자 | 500pcs/carton, gw : 9kg, NW : 8kg, 치수 (mm) : 338 × 135 × 185 | |||||||
배선 다이어그램 및 하단보기 | ||||||||
| ||||||||
성능 그래프 | ||||||||
| ||||||||
