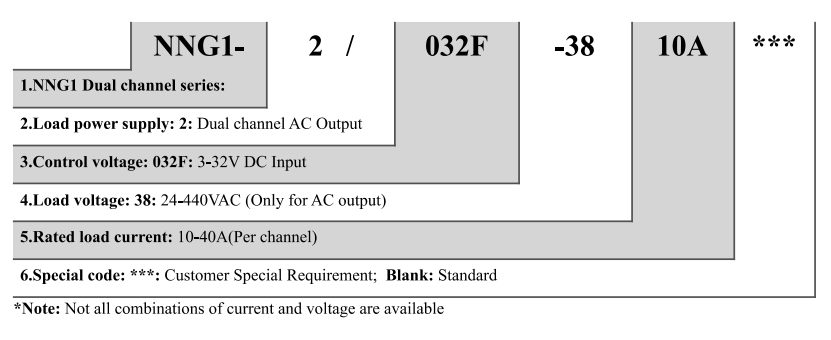

캐비닛에 필요한 미소 부하 공간에서 자체 작동 NNG1 듀얼 채널 시리즈

개요

SSR(Solid State Relay)은 기존의 전기 접점을 반도체 장치로 대체하는 비접촉식 전자 스위치입니다. SSR은 고유한 성능과 신뢰성으로 인해 산업 자동화 및 전자 제어 분야에서 중요한 역할을 합니다.

작동 원리

SSR은 마이크로 전자 회로, 개별 전자 부품 및 전력 전자 장치로 구성되어 제어 단자와 부하 사이를 분리합니다. 입력단은 고전류 부하를 직접 구동하는 작은 제어 신호를 수신합니다. SSR은 직류형(DC-SSR)과 교류형(AC-SSR)으로 구분되며, 서로 바꿔서 사용할 수 없습니다.

특징

- 긴 수명 및 높은 신뢰성: SSR은 기계적인 부품이 없으며 밀봉된 방식으로 제작되어 진동, 부식에 강하고 오래 지속되며 신뢰성이 높습니다.

- 저잡음: AC-SSR은 제로 크로싱 트리거링 기술을 사용하여 전압 및 전류 상승률을 줄이고 주전원 간섭을 최소화합니다.

- 빠른 응답: SSR은 일반적으로 마이크로초 범위의 매우 빠른 스위칭 속도를 갖습니다.

- 강력한 간섭 방지 기능: SSR은 우수한 전자기 호환성과 강력한 간섭 방지 기능을 갖추고 있습니다.

- 컴팩트한 크기 및 충격 방지: SSR은 컴팩트하고 충격에 강하며 진동에 강합니다.

응용 분야

SSR은 다음 영역에서 널리 사용됩니다.

- 컴퓨터 주변기기 인터페이스 장비: 데이터 전송 및 제어용.

- 온도 제어 시스템 및 전기로 온도 제어**: 정밀한 온도 제어용.

- 모터 제어 및 수치 제어 기계: 정확한 모터 시작 및 정지를 달성합니다.

- 원격 제어 시스템 및 산업 자동화 장치: 원격 제어 및 자동화 작업용.

- 조명 제어 시스템: 신호등, 디밍, 무대 조명 등 포함

- 의료기기 및 복사기 : 정밀한 제어가 필요한 의료기기에 사용됩니다.

- 자동소방 및 보안시스템 : 긴급상황 발생 시 신속한 대응을 위해 사용됩니다.

- 화학, 광업 및 기타 방폭, 습기 방지 및 부식 방지 응용 분야: 열악한 환경에서도 안정적인 작동을 유지합니다.

유형

SSR은 다음을 포함하여 여러 유형으로 분류될 수 있습니다.

- 제로 크로싱 유형과 랜덤 유형: 제로 크로싱 유형은 부하 전압의 0 영역에서 켜지고, 랜덤 유형은 즉시 켜집니다.

- 양방향 사이리스터 출력형과 단방향 사이리스터 역병렬형: 출력 스위칭 소자에 따라 분류됩니다.

- Pin-Type과 Device-Type: 설치 방식에 따라 분류됩니다.

결론

무접점, 빠른 응답, 높은 신뢰성 및 광범위한 응용 분야를 갖춘 무접점 릴레이는 현대 산업 제어에서 없어서는 안 될 구성 요소가 되었습니다. 기술이 계속 발전함에 따라 SSR의 적용 범위가 더욱 확장되어 산업 자동화에 더 많은 혁신과 개선이 이루어질 것입니다.
