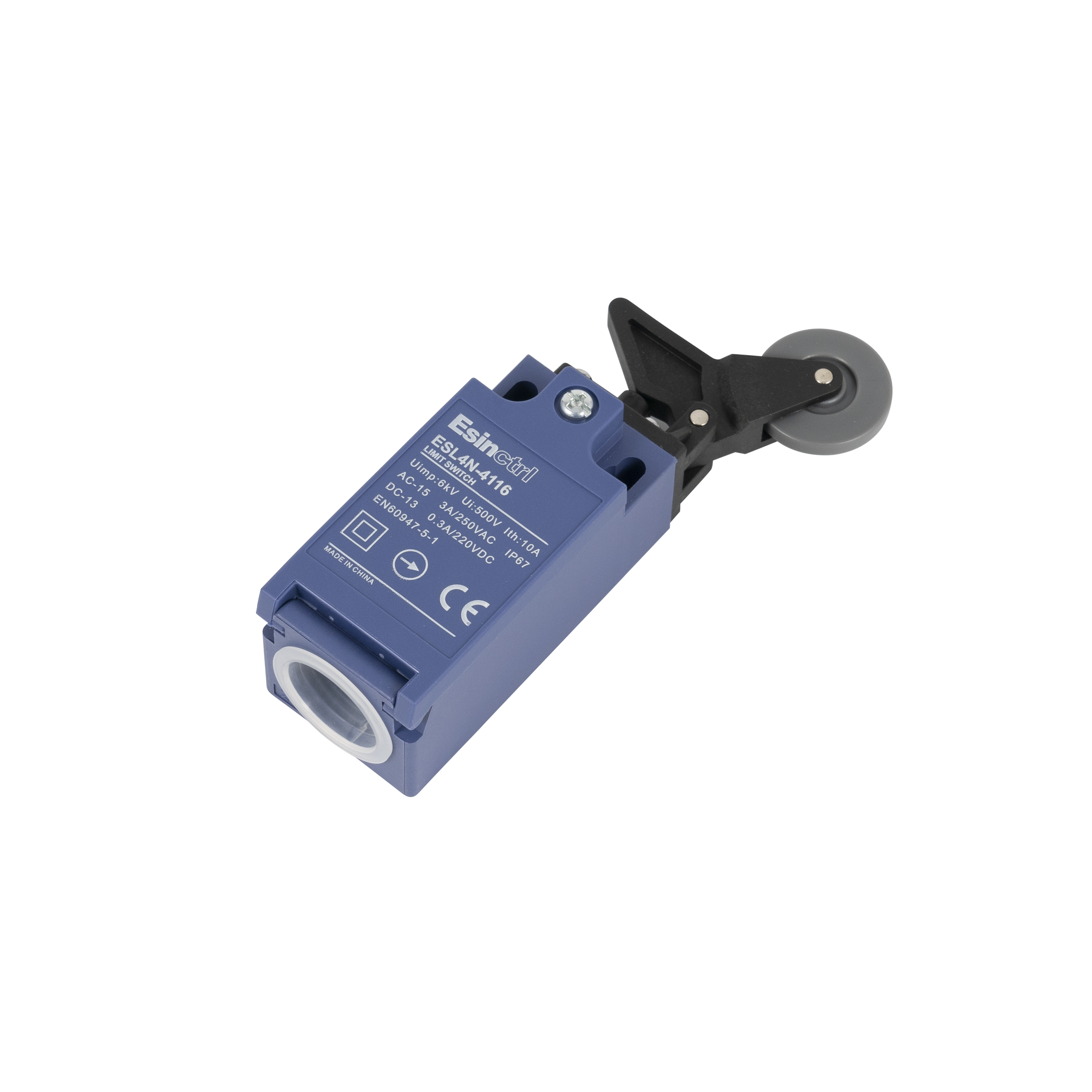

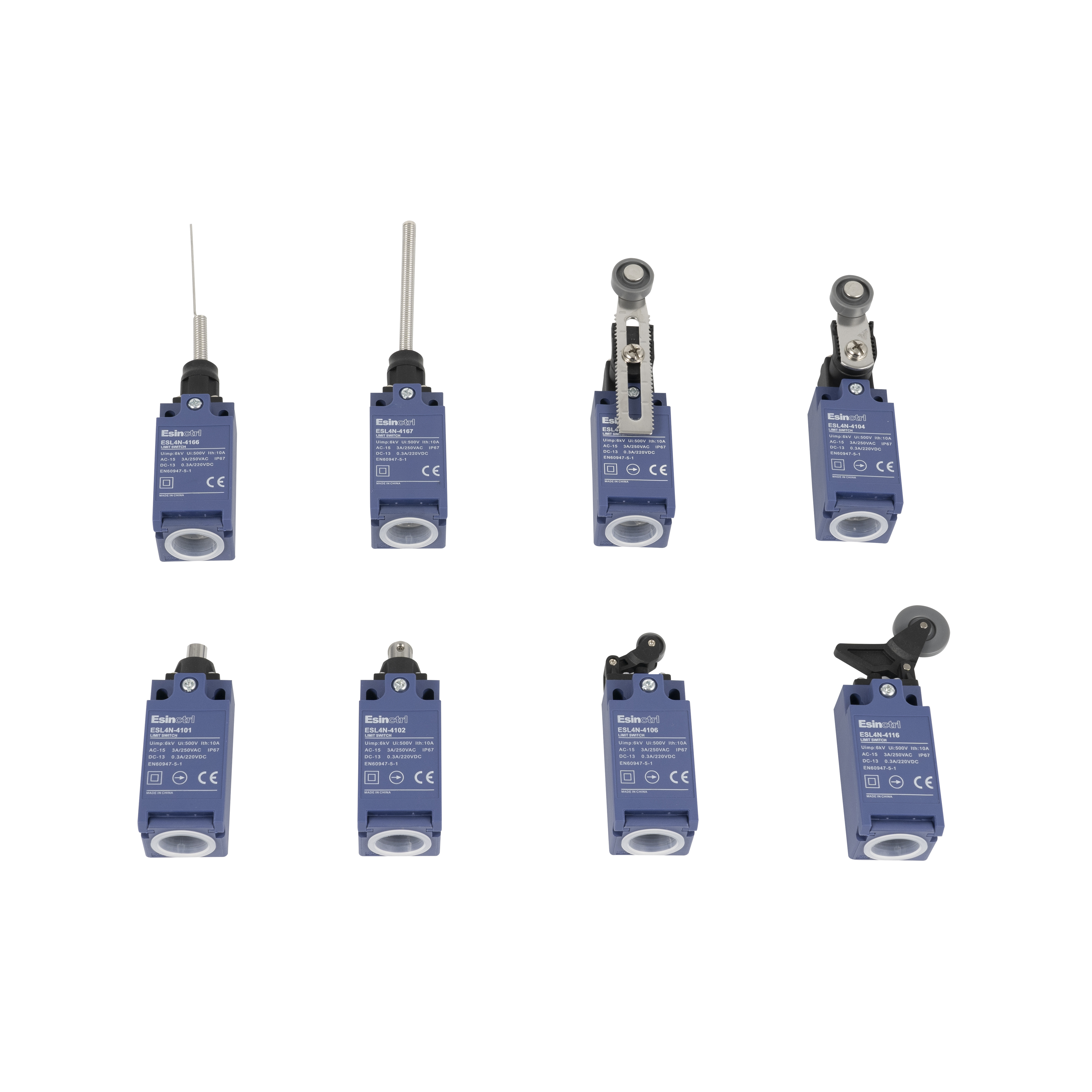

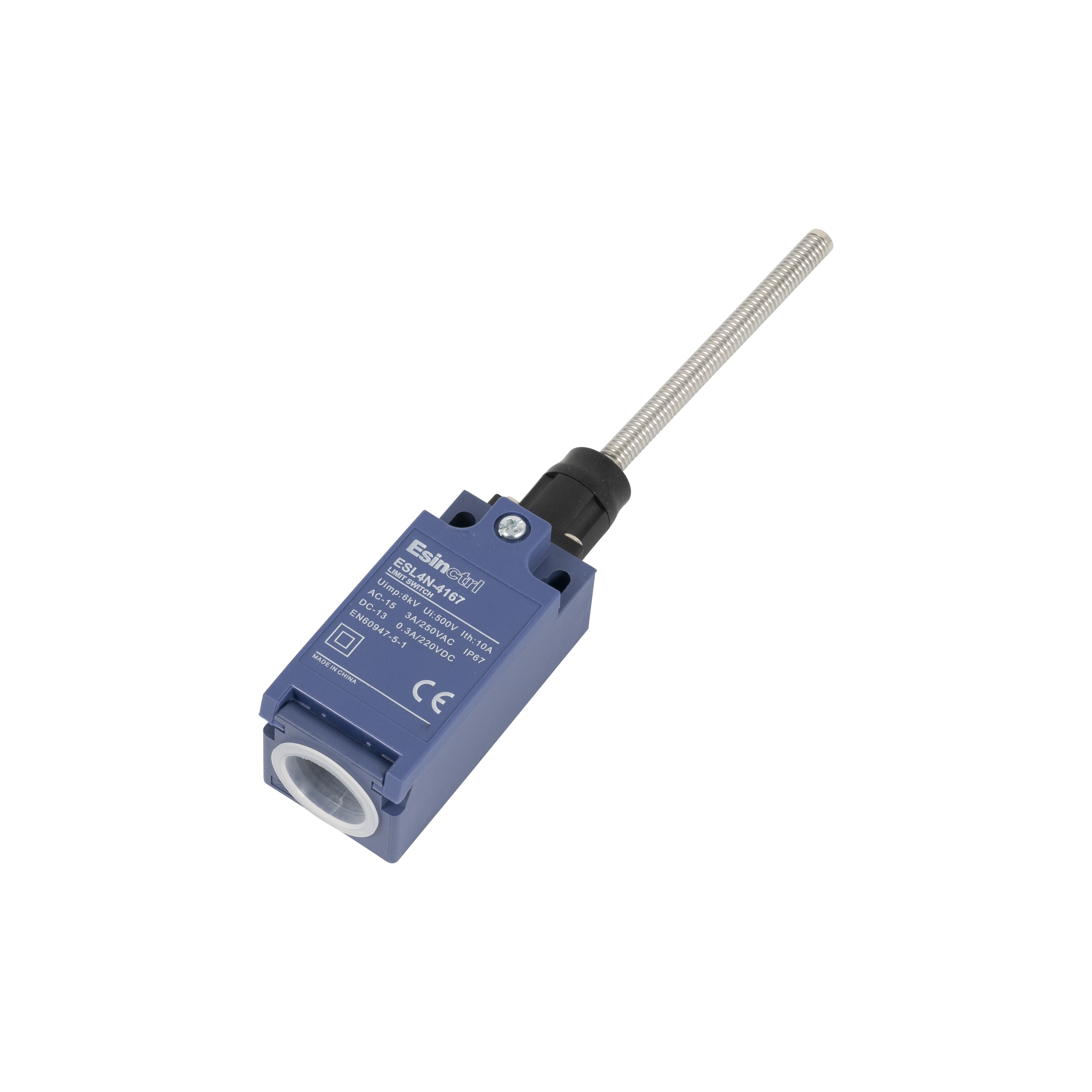

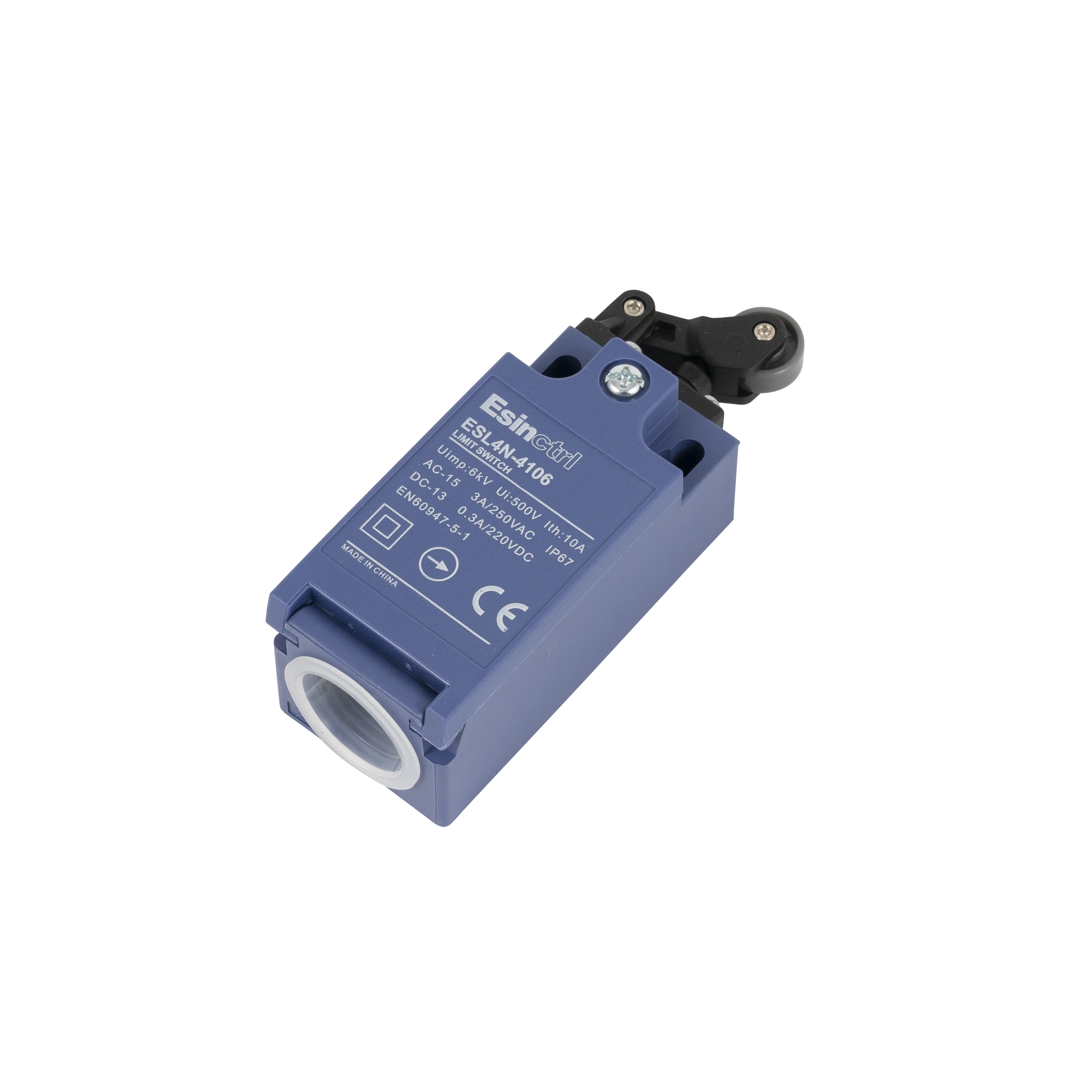

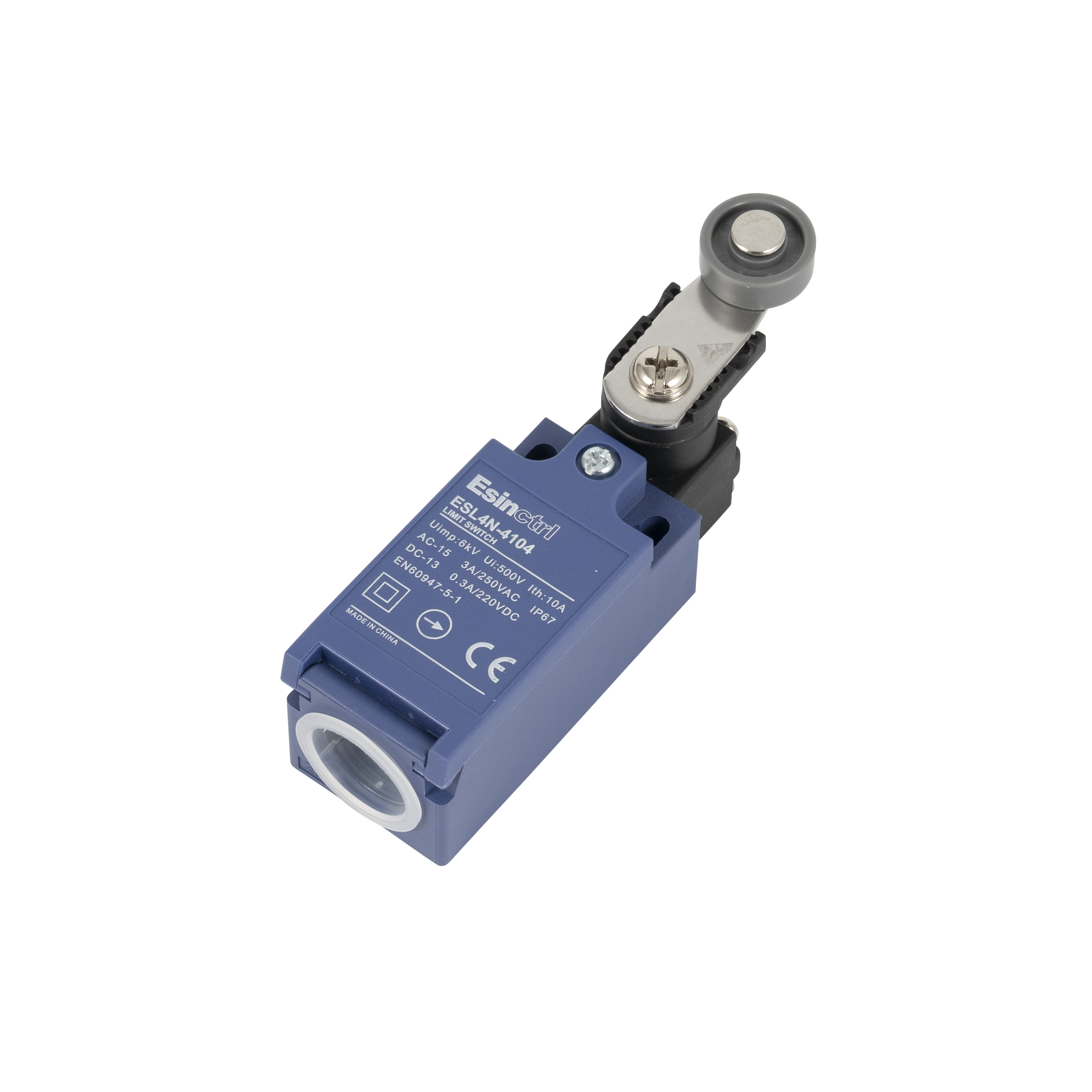

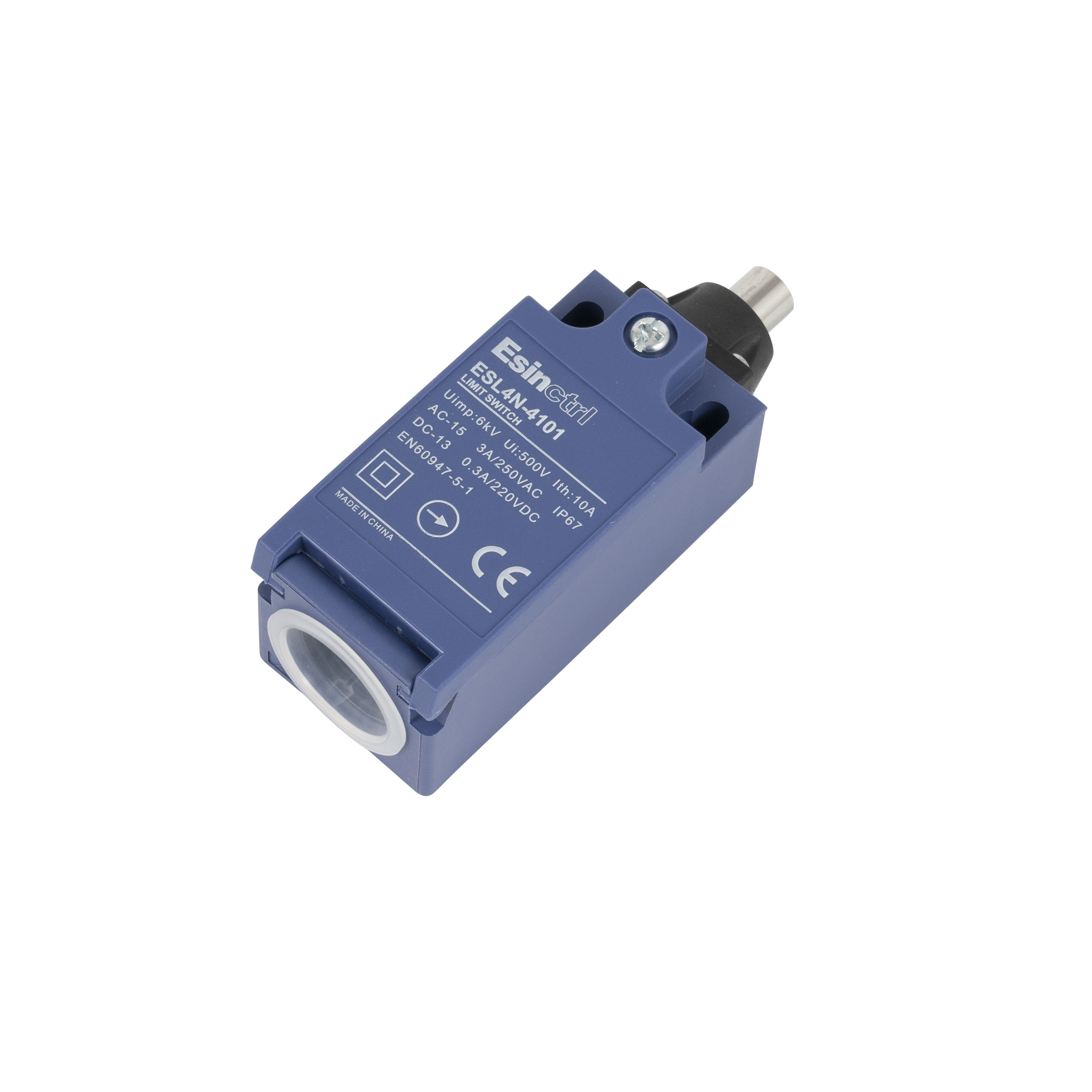

직접 개방 구조 3 개의 접촉 형태 제한 스위치

ESL4N 시리즈 제한 스위치의 '직접 개방 구조 '안전 메커니즘은 어떻게 작동합니까?

ESL4N은 높은 신뢰성 및 고속 응용 분야를 위해 특별히 설계되었습니다. 직접 개방 구조 (강제 단절 구조)는 용접 또는 고장시 접점을 즉시 분리하여 안전 수준을 더욱 향상시킵니다.

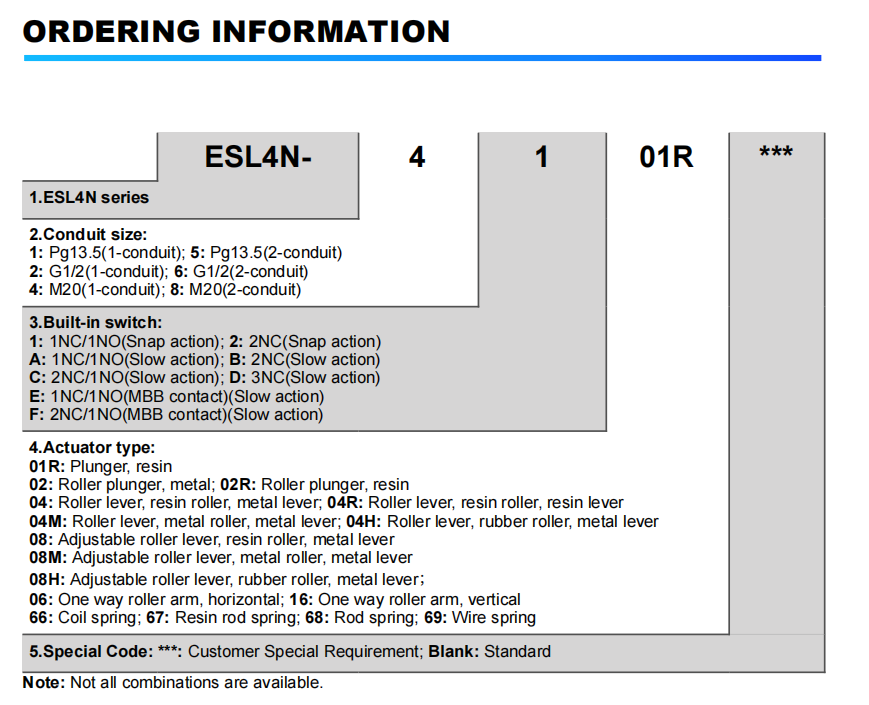

3 개의 접촉 구성 (1NC/1NO, 2NC, 2NC/1NO, 3NC)은 제어 로직과 유연한 호환성을 제공하며 다양한 안전 인터록 요구 사항을 충족합니다.

이 제품은 EN60947-5-1 표준을 완전히 준수하며, 전기 성능과 기계적 수명이 엄격하게 검증되었습니다. IP67 보호 등급은 오일 미스트, 먼지 또는 단기 침수가있는 환경에서도 암석으로 남아 있습니다.

최적화 된 전송 메커니즘 덕분에 ESL4N은 높은 작동 속도를 지원하여 고속 왕복 운동 응용 분야에서도 밀리 초 수준의 정확한 위치 감지를 가능하게합니다.

공작 기계, 로봇 및 리튬 이온 배터리 장비와 같은 안전 및 고속 성능이 필요한 응용 프로그램에 이상적인 선택입니다.

ESL4N의 직접 개방 구조 (강제 중단 메커니즘)는 NC 접촉이 용접 될 때 기계적 플런저에 의해 정상적으로 폐쇄 된 (NC) 접촉을 강제하여 NC 회로가 안정적으로 파손되어 결함 안전성을 달성하도록합니다.

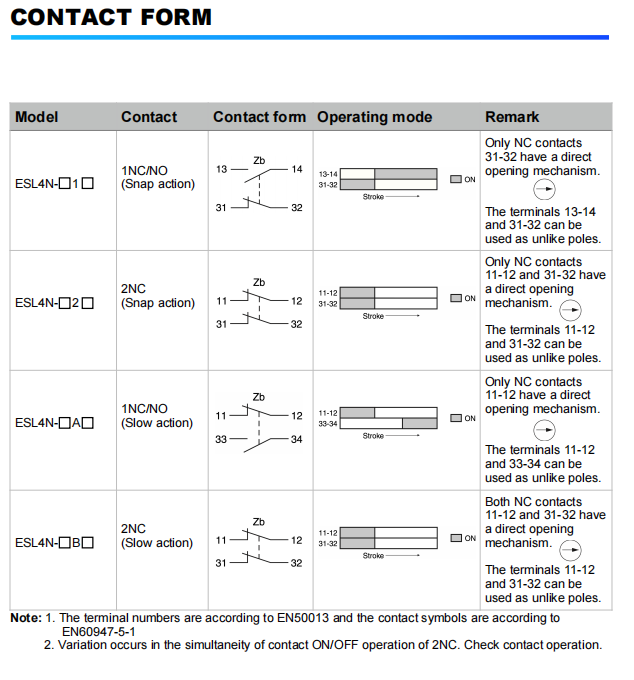

• 1NC/1NO (Snap/Slow)-NC 접점 (31-32 또는 11-12) 만 강제 브레이크 기능을 갖습니다.

• 2NC (Snap/Slow)-NC 접점 세트 (11-12 및 31-32) 모두 강제 파손 기능이 있습니다.

• 2NC/1NO, 3NC (느린) - 모든 NC 접점에는 강제 중단 기능이 있습니다.

열린 접점의 어느 쪽도 강제 단절 메커니즘으로 설계되지 않았습니다. 이 메커니즘은 EN 60947-5-1의 'Direct Disternection Operation '요구 사항을 준수하며 최소 직접 연결 해제 이동 (DOT 3.2-5.8 mm) 및 최소 직접 연결 해제 힘 (DOF 20 N)에 대한 테스트 표준을 충족해야합니다.
