고밀도 제어 패널에서 시각적 또는 기계적 보조 없이 단일 장애 지점을 진단하면 평균 수리 시간(MTTR)이 크게 늘어납니다. 산업 환경 전반에 걸쳐 기본 스위칭 기능을 완벽하게 수행하는 표준 릴레이를 흔히 볼 수 있습니다. 그러나 온보드 진단 기능이 부족하면 증명 부담이 멀티미터 및 PLC 로직 모니터링으로 옮겨집니다. 이러한 맹목적인 접근 방식은 귀중한 문제 해결 시간을 소비합니다.
테스트 버튼과 LED가 내장된 릴레이를 표준화할지 여부를 평가하려면 직접적인 영향을 이해해야 합니다. 운영 가동 시간, 안전 규정 준수 및 문제 해결 효율성을 면밀히 조사해야 합니다. 제어 시스템에 장애가 발생하면 유지 관리 팀은 근본 원인을 파악하기 위해 명확하고 즉각적인 신호가 필요합니다. 기술자가 캐비닛 도어를 여는 순간부터 시각적 신호를 통해 전체 진단 작업 흐름이 간소화됩니다. 최신 표시기 설계가 어떻게 장기간의 가동 중단 시간을 완화하고 전기 유지 관리 전략을 강화하는지 살펴보겠습니다.
표시기가 없는 표준 릴레이를 사용하면 기술자는 오류 시퀀스 동안 모든 터미널을 수동으로 조사해야 합니다. 중요한 컨베이어 라인이 갑자기 멈추는 시나리오를 상상해 보십시오. 교환원이 유지보수를 요청합니다. 기술자가 도착하여 메인 패널 도어를 엽니다. 내부에는 수십 개의 동일한 불투명 릴레이가 있습니다. 시각적 상태 신호를 제공하는 것은 없습니다. 기술자는 먼저 PLC 출력을 체계적으로 확인해야 합니다. 그들은 디지털 멀티미터를 움켜쥐었습니다. 그들은 터미널별로 조심스럽게 터미널을 조사합니다.
이 수동 프로세스는 구성 요소당 몇 분 정도 걸립니다. 그런 다음 릴레이 코일을 확인합니다. 다음으로 다운스트림 연락처를 확인합니다. 이 프로빙에는 극도의 집중이 필요합니다. 또한 불필요한 라이브 전압 안전 위험이 발생합니다. 성공적인 제어판 설계는 이러한 계획되지 않은 가동 중지 시간 동안 진단 시간을 최소화해야 합니다. 낭비되는 모든 시간은 생산 일정을 파괴합니다.
고장난 PLC 출력, 탄 릴레이 코일 또는 용접 접점을 구별하는 것은 시각 보조 장치 없이는 매우 노동 집약적입니다. 대규모 시스템에서는 모호성으로 인한 비용이 급격히 증가합니다. 고밀도 패널은 문제를 확대합니다. 수백 개의 구성 요소 중에서 하나의 실패한 구성 요소를 찾는 것은 엄청나게 좌절감을 줍니다. 패널 디자인은 문제 해결 속도를 직접적으로 결정합니다. 블라인드 구성 요소를 사용하여 패널을 설계하면 실질적으로 더 길고 비용이 많이 드는 가동 중단이 보장됩니다.
릴레이 테스트 버튼 LED 표시기 어셈블리를 배포하면 유지 관리 작업 흐름이 완전히 변합니다. 기술자는 문을 열고 즉시 패널의 논리 상태를 확인합니다. 그들은 49개의 빛나는 LED와 1개의 어두운 LED를 관찰할 수 있습니다. 어두운 구성 요소는 문제 영역을 즉시 격리합니다. 그들은 PLC가 전력 공급을 중단했거나 코일이 완전히 고장났다는 것을 알고 있습니다. 이 육안 점검에서는 20분의 수동 측정기 프로빙을 건너뜁니다.
LED는 PLC 또는 컨트롤러가 코일에 적극적으로 전압을 보내는 것을 증명합니다. 그러나 노련한 전문가들은 한계를 이해합니다. LED는 코일 전원 공급을 표시하며 반드시 접점 폐쇄를 의미하는 것은 아닙니다. 높은 돌입 전류로 인해 접점이 기계적으로 막히거나 용접이 닫혀도 LED는 여전히 밝게 빛날 수 있습니다. 기술자는 기계적 현실을 인식하면서 전기 진단용 표시기를 신뢰해야 합니다.
수동 테스트 버튼을 사용하면 부하 회로의 물리적 시뮬레이션이 가능합니다. 절연 도구를 사용하여 기계식 오버라이드를 작동할 수 있습니다. 이렇게 하면 코일에 전기적으로 전원을 공급하지 않고 접점이 강제로 닫힙니다. 이를 통해 다운스트림 장치를 신속하게 확인할 수 있습니다. 모터를 부딪히거나, 밸브를 열거나, 보조 접촉기를 즉시 테스트할 수 있습니다. 이를 통해 시운전 및 테스트 실행 테스트가 훨씬 쉬워졌습니다. 복잡한 PLC 소프트웨어 변수를 완전히 우회합니다.
표: 진단 효율성 - 표준 및 표시기 릴레이
| 진단 작업 | 표준 '블라인드' 릴레이 | 표시기 및 테스트 버튼이 있는 릴레이 |
|---|---|---|
| PLC 출력 전압 확인 | 코일 터미널 전반에 걸쳐 수동 멀티미터 프로빙이 필요합니다. | 조명된 LED를 통해 즉각적인 시각적 확인이 가능합니다. |
| 다운스트림 로드 테스트 | 터미널 브리징 또는 소프트웨어 로직 강제가 필요합니다. | 기계적 테스트 버튼을 간단히 누르십시오. |
| 기계적 걸림 식별 | 릴레이를 제거하고 벤치에서 테스트해야 합니다. | 기계적 플래그 위치와 LED 상태를 관찰하세요. |
올바른 기계식 오버라이드 스타일을 선택하려면 시설 안전 표준을 평가해야 합니다. 산업 규정은 운영자가 제어판과 상호 작용하는 방식을 엄격하게 규제합니다. 하드웨어 선택은 안전 규정 준수에 직접적인 영향을 미칩니다.
순간 버튼은 스프링 장착 메커니즘을 활용합니다. 내부 접점은 버튼을 적극적으로 누르는 동안에만 닫힙니다. 도구를 제거하면 스프링이 접점을 다시 밀어냅니다. 이는 빠른 연속성 검사에 이상적입니다. 기술자는 재정의된 시스템에서 벗어날 위험이 최소화됩니다. 기계는 자동으로 안전한 상태로 돌아갑니다.
잠금 가능한 버튼은 다르게 작동합니다. 밀어서 비틀어서 잠긴 닫힌 위치로 만들 수 있습니다. 이는 장기간의 테스트 시퀀스에 매우 유용하다는 것이 입증되었습니다. 시설 전체의 배관을 검사하는 동안 펌프 회로를 잠글 수 있습니다. 그러나 이로 인해 심각한 구현 위험이 발생합니다. 표준 작동 중에 잠긴 채로 두면 안전에 큰 위험이 따릅니다. PLC는 특정 출력을 차단하는 모든 기능을 상실합니다.
잠금 가능 기능을 구현하려면 엄격한 LOTO(잠금/태그아웃) 프로토콜이 필요합니다. 재정의된 모든 구성 요소가 표준 상태로 돌아가는지 확인해야 합니다. 잠금 가능 릴레이에 대한 다음 모범 사례를 고려하십시오.
일반적인 배선 및 전기적 함정을 해결하면 표시기 릴레이가 안정적으로 작동할 수 있습니다. 통합 현실은 종종 초보 패널 빌더를 놀라게 합니다.
누설 전류로 인해 잘못된 긍정이 발생하는 경우가 많습니다. 솔리드 스테이트 PLC 출력은 트라이액 또는 트랜지스터를 사용합니다. 이러한 내부 구성 요소는 전원이 꺼졌을 때 전원을 완전히 차단하지 않습니다. 그들은 라인에 소량의 전류를 누출시킵니다. 고감도 LED 릴레이는 활성화하는 데 전력이 거의 필요하지 않습니다. 따라서 희미하게 빛나거나 완전히 탈락하지 못할 수도 있습니다. 이러한 누출을 고려해야 합니다. 병렬 블리더 저항기를 설치하면 표유 전압이 릴레이의 드롭아웃 임계값 아래로 당겨집니다.
또한 AC 대 DC 코일 표시기를 신중하게 지정해야 합니다. AC 패널은 DC 모델과 구별되는 이중 색상 LED 또는 특정 표시기 회로를 사용하는 경우가 많습니다. DC 릴레이를 AC 소켓에 연결하면 내부 표시기가 즉시 파괴됩니다. 명확한 시각적 표시로 이러한 교체 오류를 방지할 수 있습니다.
마지막으로 램프 테스트 푸시버튼 논리를 이해합니다. 배선으로 연결된 릴레이 LED와 외부 패널 표시기를 구별해야 합니다. 외부 램프는 종종 PLC 램프 테스트 로직 블록에 연결됩니다. 내부 릴레이 LED는 코일 전체에 직접 배선되어 있습니다. 코일에 실제 전력이 공급될 때만 켜집니다. 확인하여 자세한 배선 회로도와 애플리케이션 노트를 검토할 수 있습니다 . MY4N 소형 릴레이 기술 문서를
올바른 계전기를 평가하고 지정하는 것은 장기적인 패널 신뢰성을 결정합니다. 제한된 패널 공간 제약과 고급 기능 요구 사항의 균형을 맞춰야 합니다. 딘레일 부동산에는 비용이 듭니다. 부피가 큰 구성 요소에는 더 큰 인클로저가 필요하므로 제조 비용이 증가합니다.
소형 계전기 설계는 완벽한 절충안을 제공합니다. 매우 좁은 설치 공간에 필수 진단 도구를 담았습니다. 접점 등급, 핀 구성 및 베이스 호환성을 기준으로 이러한 옵션을 평가합니다. 단일 다목적 설치 공간으로 표준화하면 예비 부품 재고가 줄어듭니다.

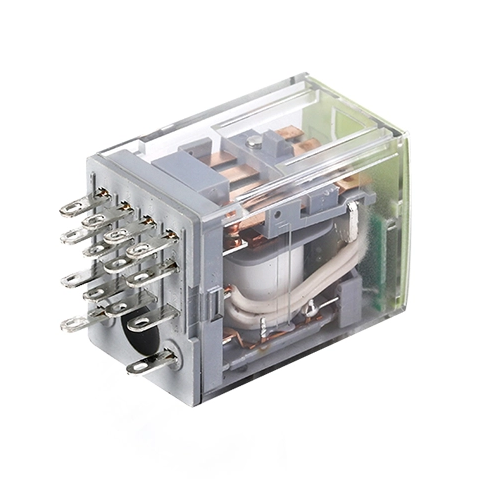

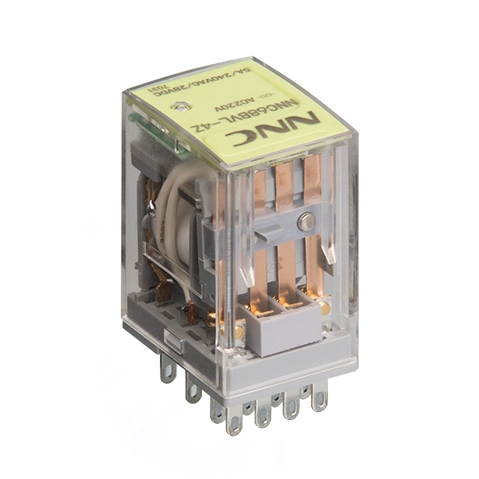

4극 소형 설계를 대표적인 예로 생각해 보십시오. 복잡한 스위칭 루틴을 위한 다중 접촉 경로를 제공합니다. 기계식 표시기 플래그, 수동 테스트 버튼 및 밝은 LED가 여전히 통합되어 있습니다. 이러한 기능을 얻기 위해 DIN 레일 공간을 희생하지 마십시오. 선택하면 MY4N 소형 릴레이 구성을 패널이 현대 진단 표준을 쉽게 충족할 수 있습니다. 포괄적인 시각적 피드백과 함께 강력한 스위칭 성능을 제공합니다.
시스템을 개선하기 위해 실행 가능한 조치를 취하십시오. 현재 패널 MTTR을 감사하세요. 모든 시설에서 특정 지표 모델에 대한 표준화를 평가합니다. 모든 새로운 패널 빌드에 대한 진단 기능을 명시적으로 의무화하려면 조달 사양을 업데이트하세요.
LED 및 테스트 버튼이 장착된 릴레이로 업그레이드하면 모든 시설에 대해 높은 수익을 얻을 수 있는 투자가 됩니다. 이 간단한 하드웨어 결정으로 인해 문제 해결 시간이 몇 시간에서 몇 분으로 단축됩니다. 운영자와 기술자는 복잡한 제어 회로에 대한 즉각적인 통찰력을 얻습니다.
시각적 표시기가 적절한 전기 테스트 절차를 대체하지는 않지만 장기간의 가동 중지 시간에 대한 중요한 첫 번째 방어선 역할을 합니다. 추측을 없애고 유지 관리 팀이 눈에 보이지 않는 결함을 찾기보다는 실제 문제를 해결하는 데 집중할 수 있도록 해줍니다. 내부 조달 전략이 엄격한 안전 요구 사항과 최대 운영 효율성을 일치하는지 확인하십시오.
A: 아니요. LED는 코일에 전압이 가해지고 있음을 나타냅니다. LED가 완벽하게 켜져 있어도 기계적 고장, 전기자 걸림 또는 용접 접점이 발생할 수 있습니다. 물리적 로드 작업을 독립적으로 확인해야 합니다.
A: 예, 특히 잠글 수 있는 테스트 버튼입니다. 계속 사용하면 제어 시스템 논리를 완전히 무시합니다. 이로 인해 안전 인터록을 우회하여 기계가 예기치 않게 시작될 수 있습니다. 표준 운영 절차는 적절한 사용을 엄격하게 규정해야 합니다.
A: 이는 일반적으로 솔리드 스테이트(트라이액 또는 트랜지스터) PLC 출력의 누출 전류로 인해 발생합니다. 적절한 크기의 병렬 저항기를 설치하면 표유 전압을 LED 조명 임계값 아래로 성공적으로 끌어낼 수 있습니다.
A: 내부적으로 LED 표시기와 전류 제한 저항은 릴레이 코일과 병렬로 배선됩니다. 이 구성은 시스템에 전원이 공급될 때 LED가 전체 제어 전압을 직접 수신하도록 보장합니다.
