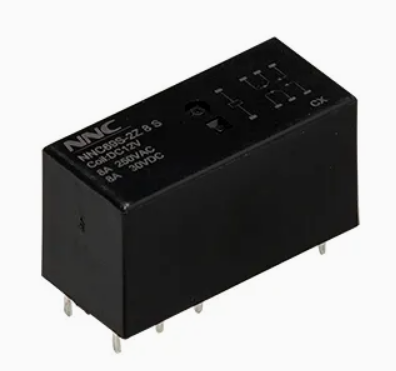

구성 요소를 선택하면 보이지 않는 위험이 숨겨지는 경우가 많습니다. 최상위 데이터시트 번호를 사용하여 릴레이를 지정할 수 있습니다. 이러한 일반적인 관행은 조기 현장 고장으로 이어지는 경우가 많습니다. 또한 불필요한 BOM 비용이 증가할 수도 있습니다. 엔지니어링 팀은 결정 단계에서 중요한 선택에 직면합니다. 기능적인 프로토타입에서 대량 생산으로 전환하면 모든 것이 달라집니다. 이론적 사양에서 실제 회로 동작으로 초점을 옮겨야 합니다. 실제 응용 프로그램은 이상적인 실험실 조건과 거의 일치하지 않습니다.
장기적인 신뢰성과 규정 준수를 보장하기 위해 엔지니어링 및 조달 팀은 더 깊이 파고들어야 합니다. 특정 부하 특성이 실제로 어떻게 작동하는지 평가해야 합니다. 이러한 고유한 전기적 동작은 구성 요소의 유효 스위칭 용량을 크게 변경합니다. 이러한 동적 힘을 이해하면 치명적인 오류를 예방할 수 있습니다. 또한 성능과 제조 타당성 모두에 맞게 설계를 최적화합니다. 견고한 구성요소 선택의 원칙을 숙지하려면 계속 읽어보세요.
엔지니어는 사양서를 읽을 때 흔히 저지르는 함정에 빠지곤 합니다. 최상위 전류량 등급은 이상적인 실험실 조건을 나타냅니다. 부품 제조업체는 거의 전적으로 저항성 부하를 사용하여 이러한 한계를 테스트합니다. 순수 저항성 부하는 역률이 1.0입니다. 이는 전류와 전압 파형이 완벽하게 동기화되어 있음을 의미합니다. 실제 애플리케이션은 이러한 완벽한 조건에서는 거의 작동하지 않습니다. 따라서 헤드라인 사양은 이론적 최대값으로만 작용합니다.
많은 디자인 팀은 과도한 지정을 통해 이러한 현실 격차를 우회하려고 시도합니다. 가정된 "안전 마진"을 생성하기 위해 필요한 등급을 임의로 두 배로 늘릴 수 있습니다. 이 접근 방식에는 주요 단점이 있습니다. 이는 물리적 보드 공간을 불필요하게 증가시킵니다. 또한 코일 전력 소비를 증가시켜 과도한 열을 발생시킵니다. 궁극적으로 이러한 임의의 마진은 단위당 비용을 부풀립니다. 수천 개의 생산 단위에 걸쳐 이러한 팽창을 확장하면 상당한 예산이 낭비됩니다.
반대로, 과소 지정하면 비참한 현장 결과가 생성됩니다. 특정 부하 유형을 무시하면 치명적인 오류 모드가 발생합니다. 접점이 회로의 눈에 보이지 않는 스트레스를 처리할 수 없으면 급속히 성능이 저하됩니다. 심한 아크는 금속 표면을 녹입니다. 접촉 용접은 회로를 영구적으로 퓨즈로 닫습니다. 또는 반복적인 미세 아크 발생으로 인해 심각한 탄소 축적이 발생합니다. 이 탄소는 높은 접촉 저항을 생성하여 결과적으로 릴레이를 과열시키고 주변 보드를 파괴합니다.
다양한 회로 부하는 근본적으로 다른 방식으로 작동합니다. 구성요소를 애플리케이션의 전기 물리학과 일치시켜야 합니다. 로드 유형을 분석하면 신뢰할 수 있는 구성 요소를 선택할 수 있는 가장 명확한 경로가 제공됩니다.
저항 부하는 전기 스위칭의 기본 기준선 역할을 합니다. 일반적인 예로는 표준 공간 히터와 기존의 비 LED 조명 요소가 있습니다. 이러한 애플리케이션에서 전류와 전압은 작동 주기 전반에 걸쳐 완벽하게 동일한 위상을 유지합니다.

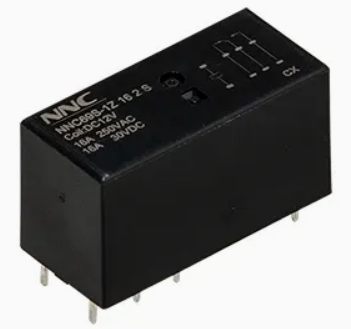

부하에는 복잡한 켜기 서지나 끄기 반동이 없기 때문에 평가는 여전히 간단합니다. 데이터시트의 기본 PCB 릴레이 접점 정격이 일반적으로 적용될 수 있습니다. 표준적이고 최소한의 안전 여유만 있으면 됩니다. 히터가 8A를 소비하는 경우 10A 정격 접점은 기계적 수명 동안 안정적으로 작동합니다.
유도 부하는 심각한 전기적 난류를 발생시킵니다. 예로는 전기 모터, 솔레노이드, 전력 변압기 및 냉동 압축기가 있습니다. 이러한 회로에서는 전류가 자연스럽게 전압보다 뒤떨어집니다.
주로 중단 단계에 집중해야 합니다. 계전기가 회로를 열려고 시도하면 붕괴되는 자기장이 저장된 에너지를 방출합니다. 이는 엄청난 역기전력(EMF)을 생성합니다. 이 EMF는 개방 접점 전체에 심각한 전기 아크를 발생시킵니다. 플라즈마 아크는 말 그대로 미세한 금속층을 기화시킵니다. 이를 극복하려면 측정된 역률에 크게 따라 기준 사양을 30%~50% 줄여야 합니다.
용량성 부하는 사이클의 정반대 순간에 부품에 스트레스를 줍니다. 예로는 스위칭 전원 공급 장치, LED 조명 드라이버, 모터 시동 커패시터 등이 있습니다. 이러한 장치는 처음 전원을 켰을 때 빈 전기 저장소처럼 작동합니다.
이로 인해 전원을 켤 때 엄청난 돌입 전류가 생성됩니다. LED 드라이버는 단 2암페어의 정상 상태 전류를 끌어낼 수 있습니다. 그러나 초기 돌입은 몇 밀리초 동안 40A에 도달할 수 있습니다. 이 극한 전류는 폐쇄 시 접촉 표면을 녹여 영구적인 용접을 생성합니다. 용량성 회로의 경우 릴레이의 최대 유입/돌입 정격에 중점을 두어야 합니다. 지속적인 열 전류 제한은 훨씬 덜 중요합니다.
표 1: 부하 유형 특성 및 설계 영향
| 부하 유형 | 일반적인 예 | 주요 위험 요소 | 주요 선택 측정법 |
|---|---|---|---|
| 저항성 | 히터, 백열등 | 정상 상태에서의 열 한계 | 연속 전류 정격 |
| 유도성 | 모터, 솔레노이드, 변압기 | 심각한 아크를 일으키는 역기전력(Back EMF) | 차단/연결 해제 등급 |
| 용량 성 | LED 드라이버, 전원 공급 장치 | 대규모 턴온 돌입 전류 | 제작/돌입 등급 |
전기 물리학에서는 단일 접촉 금속이 모든 응용 분야에 적합하지 않다고 규정합니다. 제조업체는 특정 고장 모드에 대응하기 위해 고급 금속공학을 활용합니다. 접촉 화학을 로드 프로필에 맞춰야 합니다.
엔지니어들은 높은 전력 등급이 낮은 전력 성능을 보장한다고 잘못 생각하는 경우가 많습니다. 표준 전력 계전기는 종종 건식 회로라고 불리는 매우 낮은 레벨의 신호를 전환할 때 비참하게 실패합니다. 전원 접점은 자연적인 표면 산화를 없애기 위해 최소한의 전기 아크를 사용합니다. 이 최소 전압과 전류가 없으면 산화층은 절연체 역할을 합니다. 회로는 물리적 폐쇄에도 불구하고 무한한 저항을 나타냅니다. 마이크로 부하의 경우 금도금 신호 접점을 대신 지정해야 합니다.
전기 사양은 선택 프로세스의 절반만을 나타냅니다. 물리적 환경은 부품 생존에 큰 영향을 미칩니다. 제조 작업흐름과 운영 환경에 따라 인클로저 선택이 결정됩니다.
제조상의 제약을 고려하십시오. 최신 PCB 조립에는 자동화된 웨이브 솔더링과 공격적인 화학적 세척이 포함되는 경우가 많습니다. 보드가 이 프로세스를 거치는 경우 완전히 밀봉된 PCB 릴레이가 엄격한 요구 사항이 됩니다. 밀봉되지 않은 변형은 액체 플럭스 및 세척제가 유입될 수 있습니다. 플럭스가 내부 접점을 코팅하면 릴레이는 배치 즉시 실패합니다.
그러나 밀봉에는 열 방출 문제가 발생합니다. 밀봉된 인클로저는 내부 공기 흐름을 완전히 제한합니다. 큰 전류를 전환할 때 내부 접점에서 상당한 열이 발생합니다. 주변 온도가 높은 인클로저 내부에서 장치를 최대 정격으로 계속 작동하면 과열될 수 있습니다. 플라스틱 하우징이 휘거나 녹지 않도록 주의 깊게 열 평가를 수행해야 합니다.
이러한 요소의 균형을 맞추기 위해 엔지니어는 환기 프로토콜을 활용합니다. 많은 세척 가능한 구성 요소에는 상단 케이스에 작은 플라스틱 펜촉이 있습니다. 웨이브 납땜 및 화학적 세척 단계가 완료된 후 기술자는 이 펜촉을 분리합니다. 이 간단한 동작으로 인클로저가 주변 공기에 개방됩니다. 이는 일상적인 전기 아크 발생 중에 생성된 오존과 탄소의 가스 배출을 허용합니다. 이러한 부식성 가스를 배출하면 부품의 기계적, 전기적 수명이 대폭 연장됩니다.
이론에서 최종 BOM으로 이동하려면 구조화된 접근 방식이 필요합니다. 추측으로 인해 설계는 예측할 수 없는 현장 오류에 취약해집니다. 완벽한 구성 요소를 분리하려면 체계적인 벤치마킹 논리를 따르세요.
스위칭 구성 요소를 평가하는 것은 단일 데이터 시트 번호를 읽는 것 이상입니다. 복잡한 부하 현실을 엄격한 야금학적 한계에 맞추는 연습이 남아 있습니다. 돌입, 정상 상태 및 중단 단계는 각각 접점에 서로 다른 파괴력을 적용합니다.
BOM을 마무리하기 전에 엔지니어링 팀은 즉각적인 조치를 취해야 합니다. 먼저, 특정 부하 전환의 회로 내 오실로그램을 가져와 숨겨진 과도 스파이크를 찾아냅니다. 다음으로 정확한 환경 및 제조 요구 사항을 확인하여 올바른 인클로저 유형을 선택하십시오. 마지막으로 측정된 역률과 관련된 수명주기 곡선 데이터를 요청하려면 부품 제조업체에 직접 문의하세요. 이러한 사전 조치를 취하면 제품이 현장에서 완벽한 수명을 제공할 수 있습니다.
답변: AC 전압은 주기 동안 자연스럽게 0V를 넘습니다. 이 제로 크로싱은 자연적으로 전기 아크를 소멸시킵니다. 그러나 DC 전압은 일정하게 유지됩니다. 이는 DC 아크가 훨씬 더 오래 지속되고 훨씬 더 뜨겁게 연소된다는 것을 의미합니다. 따라서 즉각적인 접점 파괴를 방지하려면 DC 스위칭에 대한 정격 전류를 대폭 낮춰야 합니다.
A: TV 등급(예: TV-5 또는 TV-8)은 특정 UL 테스트 표준입니다. 이는 해당 구성 요소가 대규모 용량성 돌입 전류를 견딜 수 있도록 엄격한 테스트를 거쳤음을 나타냅니다. 이러한 서지는 텅스텐 램프나 대용량 전원 공급 장치를 켤 때 발생하는 특징입니다. TV 등급은 해당 부품이 탁월한 용접 방지 기능을 보유하고 있음을 입증합니다.
A: 일반적으로 그렇지 않습니다. 고전력 접점은 미세한 산화층을 태워 없애기 위해 최소 전압과 전류(습윤 전류라고도 함)에 의존합니다. 전원 접점을 사용하여 미세 부하를 전환하면 이러한 산화가 차단되지 않습니다. 이로 인해 무한 저항과 신호 오류가 발생합니다. 대신 금도금 신호 릴레이를 사용해야 합니다.
