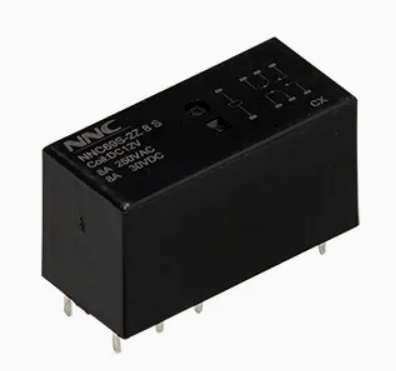

현대 전자 장치는 섬세한 저전력 제어 논리와 까다로운 고전력 물리적 부하 사이의 격차를 해소하기 위해 릴레이에 크게 의존합니다. 그러나 하드웨어 엔지니어는 때때로 코일 구동 메커니즘의 정확한 요구 사항을 무시합니다. 액면가 사양을 잠깐 훑어보고 구성 요소를 선택할 수도 있습니다. 불행하게도 릴레이 코일 매개변수를 잘못 지정하면 간헐적인 회로 고장, 접점 용접 또는 조기 코일 소진이 발생합니다. 플라스틱 케이스에 인쇄된 명목 등급에만 의존하면 실제 변수가 무시됩니다. 열 변화와 고유한 드라이브 회로 전압 강하는 생산 환경에서 자주 발생합니다. 이러한 감독은 전반적인 시스템 신뢰성을 심각하게 손상시킵니다.
진정한 안정성을 얻으려면 이러한 표면 수준 등급을 뛰어 넘어야 합니다. 안정적인 시스템 통합을 위해서는 데이터시트 한계를 심층적으로 분석해야 합니다. 이 가이드는 전적으로 코일 전압 매개변수 평가에 중점을 둡니다. 우리의 목표는 정확한 구성 요소 선택을 보장하는 것입니다. 섬세한 로직 레벨 제어와 강력한 부하 스위칭을 위해 이러한 사양을 일치시키는 방법을 살펴보겠습니다.
구성 요소 선택은 중요한 결정 단계에서 발생합니다. 엔지니어는 기술 사양이 회로 신뢰성에 대해 실제로 무엇을 의미하는지 평가해야 합니다. 데이터시트를 보면 다양한 전압 정격이 나와 있습니다. 각 등급은 스트레스 하에서 구성 요소가 어떻게 작동하는지에 대한 구체적인 내용을 알려줍니다.
제조업체는 모든 코일에 이상적인 작동 전압을 지정합니다. 일반적으로 5V, 12V 또는 24V와 같은 표준 값이 표시됩니다. 엔지니어는 이 명목 값을 구성 요소 후보 목록 작성을 위한 기본 정렬 측정 기준으로 사용합니다. 그러나 이는 이상적인 실험실 기준만을 나타냅니다. 실제 전원 공급 장치는 지속적으로 변동합니다. 따라서 명목 가치를 엄격한 한계로 취급하면 실패를 초래합니다. 사양표를 자세히 살펴봐야 합니다.
픽업 전압은 접점을 작동하는 데 필요한 최소 보장 전압을 나타냅니다. 자기장은 내부 스프링 장력을 극복해야 합니다. 이 임계값은 작동을 보장합니다. 일반적으로 제조업체는 이 제한을 공칭 전압의 75~80%로 설정합니다. 평가할 때 릴레이 코일 전압을 구동 회로 성능을 고려하십시오. 구동 회로는 이 최소 전압을 일관되게 제공해야 합니다. 최악의 전압 강하 조건에서도 그렇게 해야 합니다. 부하가 걸린 상태에서 시스템 전압이 크게 떨어지면 릴레이가 전환되지 않습니다.
드롭아웃 전압은 구성 요소가 전원이 공급되지 않는 상태로 되돌아가는 시기를 나타냅니다. 전압이 감소하면 자기장은 약해집니다. 결국 스프링이 접점을 분리시킵니다. DC 코일의 경우 이 임계값은 일반적으로 공칭 정격의 약 5~10%에 해당합니다. 솔리드 스테이트 드라이버는 때때로 작은 잔류 전류를 누출합니다. 누출이 드롭아웃 임계값을 초과하면 접점은 래치된 상태로 유지됩니다. 드라이버가 이 임계 비율 미만으로 전력을 완전히 차단하는지 확인해야 합니다.
모든 코일에는 절대적인 전기적 상한이 있습니다. 이 경계를 초과하면 내부 절연이 저하됩니다. 고전압은 권선 내에서 과도한 열을 발생시킵니다. 이 한계를 초과하면 열 장애가 빠르게 발생합니다. 대부분의 데이터시트에서는 이 최대 한계를 공칭 값의 110-130%로 지정합니다. 전원 공급 장치에 갑작스러운 스파이크가 발생하는 경우 항상 최대 허용 전압을 확인하십시오.
표 1: 릴레이 코일 매개변수 참조 요약
| 매개변수 | 일반적인 범위 | 기본 기능 오류를 | 무시할 경우 엔지니어링 위험 |
|---|---|---|---|
| 공칭 전압 | 표준화됨(예: 5V, 12V) | 초기 후보 목록 및 분류 | 완벽한 전원 공급 조건을 잘못 가정함 |
| 픽업 전압 | 공칭의 75% - 80% | 접점 폐쇄 보장 | 공급 전압 강하 중 작동 실패 |
| 드롭아웃 전압 | 공칭(DC)의 5% - 10% | 연락 해제 보장 | 드라이버 누설 전류로 인해 접점이 래치 상태로 유지됩니다. |
| 최대 허용 전압 | 공칭의 110% - 130% | 열파괴 방지 | 코일 소손 및 절연 열화 |
엔지니어는 물리적 환경과 전기적 환경을 기준으로 솔루션을 분류합니다. 로직 보드에 대한 요구 사항은 공장 현장과 크게 다릅니다. 이에 따라 평가 기준을 조정해야 합니다.

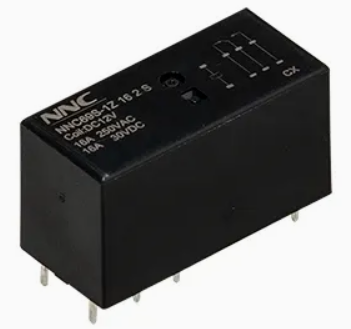

인쇄 회로 기판을 설계하려면 엄격한 전원 관리가 필요합니다. 구동 회로 제약에 따라 구성 요소 선택이 결정됩니다. 일반적으로 3.3V, 5V 또는 12V 코일을 사용합니다. 마이크로컨트롤러는 MOSFET 또는 트랜지스터 어레이를 통해 이러한 구성 요소를 구동합니다. 표준 PCB 릴레이는 매우 엄격한 물리적 경계 내에서 작동합니다. 논리 전원 공급 장치를 소모하지 않고 완벽하게 수행되어야 합니다.
이 환경의 성공 기준은 효율성을 중심으로 이루어집니다. 낮은 전력 소비와 충분한 자속의 균형을 맞춰야 합니다. 민감한 코일은 보드에서 전류를 덜 소모합니다. 그러나 필요한 부하를 전환하려면 충분한 자력을 생성해야 합니다. 로직 보드의 전력면에 과부하가 걸리지 않고 이를 수행해야 합니다. 전원 플레인에 과부하가 걸리면 마이크로컨트롤러가 재설정되고 시스템 동작이 불규칙해집니다.
산업 환경은 완전히 다른 과제를 제시합니다. 제어 루프는 긴 공장 바닥에 걸쳐 펼쳐져 있습니다. 드라이브 회로 제약으로 인해 24V DC, 120V AC 또는 240V AC를 사용해야 하는 경우가 많습니다. 전압이 높을수록 긴 배선에 대한 전압 강하 효과가 완화됩니다.
여기서 성공 기준은 견고성과 AC 처리에 중점을 둡니다. AC 코일은 DC 코일과 다르게 작동합니다. 교류는 사이클당 두 번 0V를 통과합니다. 이 제로 크로싱으로 인해 자기장이 순간적으로 붕괴됩니다. 제조업체는 AC 모델 내부에 구리 차광 링을 설치합니다. 이 링은 영점 교차 중에 자속을 유지합니다. 50/60Hz 윙윙거리는 소리를 효과적으로 방지합니다. 또한 높은 돌입 전류를 고려하여 지정해야 합니다. 이러한 초기 서지는 AC 전자기 코일의 전형적인 현상입니다. 크기가 잘못된 드라이버는 초기 전류 스파이크 중에 오류가 발생합니다.
운영 위험을 평가하면 장기적인 안정성이 보장됩니다. 전압 경계를 무시하면 하드웨어에 오류가 발생합니다. 정확한 오류 모드를 이해하면 더 나은 오류 방지 장치를 설계하는 데 도움이 됩니다.
저전압은 매우 파괴적입니다. 픽업 임계값보다 약간 낮은 전압을 적용하면 자기력이 약해집니다. 코일은 뼈대를 움직이기에 충분한 힘을 생성합니다. 그러나 접점을 단단히 고정하는 힘이 부족합니다. 내부 스프링은 지속적으로 반격합니다.
그 결과 심각한 기계적 불안정이 발생합니다. 접점이 서로 빠르게 튕겨 나옵니다. 엔지니어들은 이 현상을 접촉 대화라고 부릅니다. 채터링은 작은 공극을 가로질러 급속한 전기 아크를 발생시킵니다. 국지적인 온도가 급격히 상승합니다. 이 극심한 열은 접점 재료를 녹입니다. 금속이 서로 융합되어 접촉 용접이 발생합니다. 결국 이로 인해 치명적인 로드 오류가 발생합니다.
구성 요소에 너무 많은 전압을 가하면 다른 위험이 발생합니다. 최대 허용 전압 근처 또는 그 이상으로 지속적으로 작동하면 $I^2R$ 손실이 증가합니다. 구리 권선은 과도한 전기 에너지를 열로 변환합니다. 구성 요소는 이 열 부하를 충분히 빠르게 분산시킬 수 없습니다.
그 결과 내부 재료가 꾸준히 저하됩니다. 구리선을 둘러싼 절연체가 파손됩니다. 절연이 실패하면 인접한 전선이 함께 단락됩니다. 단락된 코일 회전은 전체 저항을 급격하게 떨어뜨립니다. 이는 더 많은 전류를 끌어와 열 폭주를 가속화합니다. 결국 부품의 기계적 수명이 단축되거나 완전히 소실됩니다.
주변 열은 전기적 특성을 완전히 변화시킵니다. 표준 전자기 계전기 내부에서는 구리 코일 저항이 섭씨 1도당 약 0.4% 증가합니다. 인클로저가 가열되면 내부 저항이 상승합니다. 저항이 높을수록 코일은 동일한 전압에서 전류를 덜 소비합니다. 전류가 적다는 것은 자기장이 약하다는 것을 의미합니다.
이는 밀폐형 시스템에 막대한 위험 요소를 생성합니다. 구성 요소는 테스트 벤치의 20°C에서 완벽하게 작동할 수 있습니다. 그러나 현장에서는 85°C에서 완전히 픽업되지 않을 수 있습니다. 공급 전압이 적절하게 완충되지 않으면 약한 자기장이 스프링 장력을 극복할 수 없습니다. 이러한 고온 환경 오류를 방지하려면 항상 열 경감 곡선을 참조해야 합니다.
표 2: 일반적인 실패 모드 및 근본 원인
| 증상 | 기본 근본 원인 | 기본 물리학 |
|---|---|---|
| 접촉용접 | 저전압 드라이브 | 약한 자기력으로 인해 접점 채터링 및 아크가 발생합니다. |
| 코일 단선 | 과전압 드라이브 | 과도한 $I^2R$ 가열은 와이어 절연을 파괴합니다. |
| 뜨거울 때 작동하지 못함 | 온도 의존성 | 구리 저항이 상승하고 전류와 자속이 감소합니다. |
| 해제 실패(DC) | 높은 드라이버 누출 | 누설 전류가 정의된 드롭아웃 임계값을 초과합니다. |
구성 요소 선택을 마무리하려면 단계별 논리가 필요합니다. BOM(Bill of Materials)을 작성할 때는 추측할 여유가 없습니다. 완벽한 운영 매칭을 보장하려면 이 체계적인 의사결정 프레임워크를 따르세요.
이 네 단계를 엄격히 따르면 대부분의 현장 오류를 제거할 수 있습니다. 구조화된 접근 방식은 하드웨어 복원력을 보장합니다.
릴레이 코일 전압을 지정하는 것은 기계적 물리학과 전기적 한계의 미묘한 균형을 유지합니다. 회로도에서 숫자를 일치시키는 것보다 훨씬 더 많은 것이 필요합니다. 전압 강하, 열 변화 및 드라이버 누출을 고려해야 합니다. 이러한 세부 사항을 무시하면 접촉 대화, 열 폭주 및 예측할 수 없는 시스템 동작이 발생합니다. 항상 제조업체 데이터시트를 참조해야 합니다. BOM을 마무리하기 전에 열 곡선, 최소 픽업 임계값 및 최대 허용 한계를 주의 깊게 검토하십시오.
권장되는 다음 조치는 명확합니다. 먼저 최악의 전원 공급 장치 지표를 계획하십시오. 다음으로 신뢰할 수 있는 부품 제조업체에 엔지니어링 샘플을 요청하세요. 마지막으로 코일 성능을 광범위하게 벤치 테스트합니다. 원하는 응용 분야의 특정 온도 및 부하 조건에 샘플을 노출시킵니다. 실제 테스트를 통해 데이터시트 분석을 검증하고 최종 설계를 보호합니다.
A: 기술적으로 9V가 75% 픽업 임계값보다 높으면 실온에서 작동할 수 있습니다. 그러나 이는 매우 신뢰할 수 없습니다. 주변 온도가 상승하면 구리 저항이 증가하므로 충분한 자속을 생성하려면 더 많은 전압이 필요합니다. 9V 전원은 안전 여유를 전혀 남기지 않습니다. 모든 프로덕션 환경에서는 이 방법을 권장하지 않습니다.
A: 코일은 고임피던스 초크 역할을 합니다. AC 전류는 계속해서 바뀌기 때문에 DC로 설계된 자기장은 지속적으로 붕괴됩니다. 구성요소가 제대로 작동하지 않습니다. 공격적으로 떨리고 과도한 열이 발생하며 잠재적으로 내부 권선이 매우 빨리 소진될 수 있습니다.
A: 이것을 유도성 리베이트라고 합니다. 전자기 릴레이 코일의 전원을 차단하면 자기장이 급속히 붕괴됩니다. 이 붕괴 자기장은 대규모의 역극성 고전압 스파이크를 유도합니다. 이 에너지를 안전하게 소산하고 드라이버 트랜지스터를 보호하려면 DC 회로에 플라이백 다이오드를 설치해야 합니다.
A: 아니요. 코일 전압은 내부 전자석을 엄격하게 제어합니다. 접점은 외부 부하용으로 설계된 완전히 별도의 전압 및 전류 정격을 갖습니다. 이 두 시스템은 서로 전기적으로 절연되어 있습니다. 그들은 기계적 뼈대에 의해서만 물리적으로 연결됩니다.
