일반 목적 릴레이 NNC68B-2Z : 제품 소개

개요

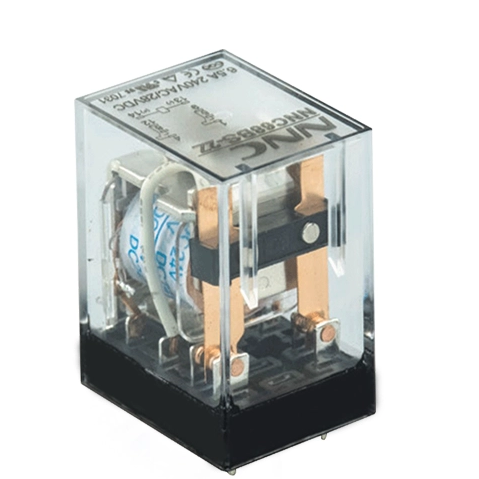

NNC68B-2Z는 정밀성과 신뢰성이 필요한 다수의 응용 프로그램을 위해 설계된 다목적 소형 소형 중간 전력 릴레이입니다. 산업 및 상업 환경의 엄격한 요구를 충족하도록 설계된이 릴레이는 신호 스위칭 및 제어 회로를위한 강력한 솔루션을 제공합니다.

특징

작고 가벼운 디자인

NNC68B-2Z는 컴팩트 한 폼 팩터와 가벼운 구조를 자랑하여 성능이나 내구성을 손상시키지 않고 다양한 장치에 쉽게 통합 할 수 있습니다.

높은 감도와 긴 운영 수명

높은 감도 등급과 긴 운영 수명을 보장하는 설계를 통해이 릴레이는 광범위한 사용을 견딜 수 있도록 구축되어 교체의 자주 교체 필요성을 줄이고 유지 보수 비용을 최소화합니다.

다목적 접점 구성

NNC68B-2Z는 최대 10A의 스위칭 기능을 갖춘 2 ~ 4 개의 접촉 기둥을 제공하여 다양한 응용 프로그램 요구 사항에 맞게 다중 접촉 구성을 제공하여 다양한 산업에서 적응성을 향상시킵니다.

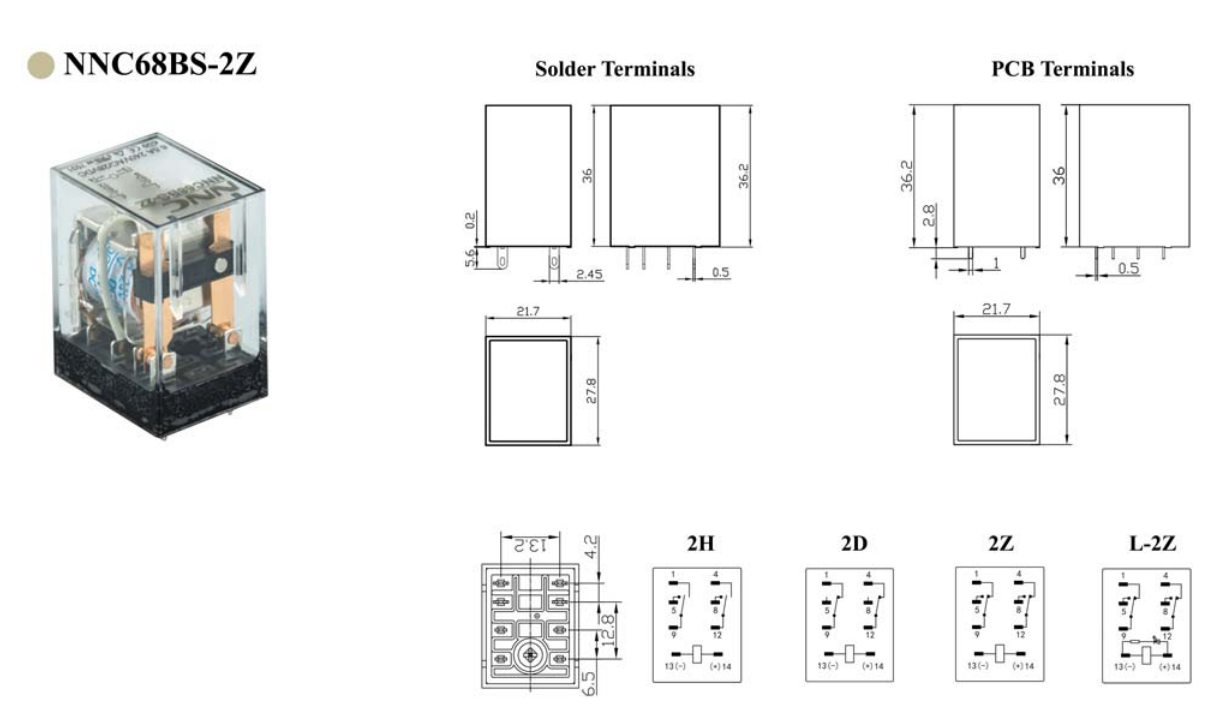

직접 PCB 및 소켓 장착 옵션

인쇄 회로 보드 및 소켓 장착에 직접 납땜을 위해 설계된 NNC68B-2Z는 유연한 설치 옵션을 제공하여 다양한 제조 및 어셈블리 프로세스를 제공합니다.

선택적 지표 및 다이오드

옵션 LED 표시기 및 다이오드로 제공되는이 릴레이는 작동 상태에 대한 시각적 피드백을 제공하여 안전성과 모니터링 용이성을 향상시킵니다.

기술 사양

연락처 데이터

• 연락처 양식 : 2Z (DPDT), 3Z (TPDT), 4Z (4PDT), 2H (DPST-NO), 3H (TPST-NO), 4H (4PST-NO), 2D (DPST-NC), 3D (TPST-NC), 4D (4PST-NC)

• 접촉 등급 (저항 부하) : 10a, 6.5a, 5a

• 맥스. 스위칭 전압 : 240VAC/28VDC

• 맥스. 전환 전류 : 10A, 6.5A, 5A

• 접촉 저항 : 100mΩ max. (6VDC 1A)

• 접촉 자료 : AG 합금 (AGSNO2)

• 기계적 지구력 : 1 × 10^7 작업 Min.

• 전기 지구력 : 1 × 10^5 작동 Min.

코일 데이터

• 공칭 코일 전압 : DC 3V-110V; AC 6V-240V

• 공칭 코일 전류 : 6-200MA (DC), 10.5-200MA (AC)

• 코일 저항 : 40-13444 (DC), 10.5-88 (AC)

• 작동 전압 : 공칭 전압 최대의 75%. (DC), 공칭 전압 최대의 80%. (AC)

• 방출 전압 : 공칭 전압 최소의 10%. (DC), 공칭 전압 최소의 30%. (AC)

• 코일 전력 소비 : 0.9W (DC), 1.2VA (AC)

환경 특성

• 단열성 저항 : 100m 분. (500VDC에서)

• 유전체 강도 : 코일과 접점 1500VAC 사이에서 1 분 동안 1 분/4500VAC의 1500VAC, 1 분 동안 동일한 극 1000VAC의 열린 접촉 사이, 1 분 동안 다른 극 1000VAC의 접촉 사이에서 1 분 동안

• 충격 저항 : 1,000m/s² (약 100g)

• 진동 저항 : 10-50Hz, 1.5mm 이중 진폭

• 주변 온도 : -40 ° C ~ 85 ° C

• 주변 습도 : 45% ~ 85% RH

포장 정보

• 내부 패키지 : 종이 박스

• 내부 포장 수량 : 20 단위

• 외부 포장 수량 : 600 단위

• 외부 포장 치수 : 330 × 310 × 345 mm

• 순 중량 : 19kg

• 총 체중 : 20kg

응용 프로그램 필드

NNC68B-2Z 릴레이는 다음을 포함하되 이에 국한되지 않는 다양한 부문에 널리 적용됩니다.

• 산업 자동화 : 제조 공정의 제어 시스템 용.

• 통신 : 신호 스위칭 기능이 필요한 장비에서.

• 자동차 : 차량 내 다양한 ​​제어 및 신호 기능.

• 국내 기기 : 안정적인 스위칭 메커니즘이 필요한 장치에서.

결론

NNC68B-2Z 릴레이는 엔지니어링 우수성에 대한 우리의 헌신에 대한 증거로 성능, 신뢰성 및 다양성을 조화시킵니다. 응용 프로그램을 위해 고품질 릴레이 솔루션을 찾는 전문가에게 선호하는 선택입니다.
