현대 에너지 저장 시스템의 고전압 DC 애플리케이션은 일상적인 부하 전환 중에 심각한 아크 위험에 직면합니다. AC 전원과 달리 직류에는 자연스러운 영점 교차점이 없습니다. 이 일정한 전기 흐름은 아크가 더 오래 지속된다는 것을 의미합니다. 엔지니어들은 아크 소멸을 시스템 설계의 중요한 실패 지점으로 간주합니다. 우리는 검증된 기계적 솔루션으로 자기 분출 메커니즘을 고려하고 있습니다. 고에너지 DC 아크를 안전하게 늘리고 절단합니다. 이 기사에서는 기본적인 정의를 넘어 실용적인 평가 프레임워크를 제공합니다. 배터리 에너지 저장 장치, 태양광 인버터 및 전기 자동차 인프라에 대한 올바른 스위칭 구성 요소를 지정하는 방법을 배우게 됩니다. 극성 요구 사항, 특정 부하 특성 및 물리적 장착 제약 조건을 자세히 설명합니다. 이를 통해 초기 설계를 과도하게 엔지니어링하지 않고도 장기적인 시스템 안정성을 유지할 수 있습니다.
자기 블로우아웃 메커니즘은 특히 가스 누출로 인해 장기적인 고장 위험이 있는 응용 분야에서 밀봉된 가스 충전 접촉기에 대한 강력한 대안을 제공합니다.
올바른 에너지 저장 계전기를 선택하려면 계전기의 극성(분극 대 비분극)을 시스템의 양방향 전력 흐름에 맞춰야 합니다.
평가는 클리어링 시간, 유도 부하 하에서의 접점 마모 및 UL/IEC 안전 표준 준수를 포함하기 위해 기본 전압/전류 정격을 넘어야 합니다.

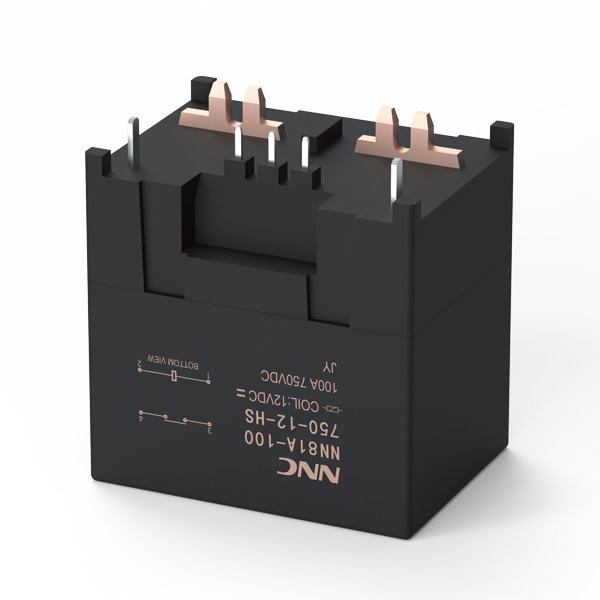

영구 자석은 이러한 장치 내부의 전기 접점 근처에 위치합니다. 접점이 분리되면 틈을 가로질러 전기 아크가 점화됩니다. 자석은 호 경로에 수직인 국부적인 자기장을 생성합니다. 결과적인 로렌츠 힘은 전도성 플라즈마 아크를 전용 아크 슈트로 바깥쪽으로 밀어냅니다. 슈트는 아크를 늘려서 냉각 핀에 부딪히게 하고 열 에너지를 빠르게 잃습니다. 이 물리적 메커니즘은 신뢰성이 높은 아크 억제 계전기 역할을 합니다 . 화염을 끄기 위해 진공 무결성에 의존하지 않습니다.
이 기계적 접근 방식을 밀봉된 가스 충진 릴레이와 비교해야 합니다. 가스로 채워진 장치는 수소 또는 질소 가스 혼합물을 사용하여 아크를 차단합니다. 그들은 첫날부터 유난히 좋은 성적을 거두었습니다. 그러나 에너지 저장 시스템은 10~15년 동안 작동하는 경우가 많습니다. 시간이 지남에 따라 에폭시 씰은 천천히 성능이 저하됩니다. 가스 분자가 바깥쪽으로 침투합니다. 내부로 산소가 누출됩니다. 이러한 조용한 성능 저하로 인해 절연 강도가 손상됩니다. 부하가 걸려서 릴레이가 치명적인 오류를 일으키기 전까지는 누출된 씰을 쉽게 감지할 수 없습니다. 자기 블로우아웃 설계는 전적으로 기계적 마모에 의존합니다. 접촉 침식은 예측 가능한 속도로 발생합니다. 엔지니어는 이러한 마모를 모델링하고 유지 관리 일정을 정확하게 수립할 수 있습니다.
조달팀은 비용 대비 성능 비율을 신중하게 평가해야 합니다. 밀폐형 가스 접촉기에는 복잡한 제조 환경이 필요합니다. 이로 인해 초기 구매 가격이 상승합니다. 자기 블로우아웃 모델은 뚜렷한 초기 비용 이점을 제공합니다. 견고한 대기 인클로저를 활용합니다. 이는 그리드 연결형 태양광 인버터와 같은 고주기 환경에서 탁월합니다. 약간 더 큰 물리적 크기를 수용하면 견고한 구성 요소를 얻을 수 있습니다. 가스 고갈의 숨겨진 위험을 완전히 완화합니다.
최신 배터리 에너지 저장 시스템(BESS)은 정기적으로 충전 및 방전됩니다. 이 작동 주기는 전류를 두 가지 방향으로 밀어냅니다. 이것이 내부 아크 억제에 어떤 영향을 미치는지 이해해야 합니다. 극성 릴레이는 단순화된 자기 레이아웃을 활용합니다. 전류가 특정 방향으로 흐를 때만 아크를 올바르게 밀어냅니다. 분극 장치를 통해 역전류를 보내면 자기장이 아크를 슈트에서 밀어냅니다. 플라즈마는 내부 플라스틱 하우징을 즉시 녹일 수 있습니다. 편광 장치는 제조 비용이 더 저렴합니다. 엄격한 단방향 회로에만 지정합니다.
무극성 계전기는 복잡한 자기 아키텍처를 활용합니다. 현재 방향에 관계없이 아크를 슈트 안으로 안전하게 유도합니다. 배터리 저장 은행에는 이러한 양방향 기능이 필요합니다. 올바른 에너지 저장 릴레이의 크기를 결정하려면 시스템의 전력 흐름 경로에 대한 엄격한 감사가 필요합니다. 흔히 저지르는 실수는 초기 예산을 절약하기 위해 양방향 배터리 랙용 극성 장치를 구입하는 것입니다.
엔지니어들은 종종 연속 캐리 전류와 개폐 전류를 혼동합니다. 연속 전류 전달은 폐쇄 접점의 열 한계를 나타냅니다. 투입/차단 전류는 정상 작동 부하에서 릴레이가 안전하게 전환할 수 있는 전류를 정의합니다. 단락 내성 기능은 치명적인 시스템 오류가 발생한 동안 장치가 작동하는 방식을 정의합니다. 지정해야 합니다 . 최악의 비상 연결 해제 시나리오를 처리하려면 고전압 릴레이를
연속 캐리 등급을 과도하게 과도하게 엔지니어링하지 마십시오. 대형 접점에는 더 무거운 전기자가 필요합니다. 전기자가 무거울수록 더 높은 코일 구동력이 필요합니다. 또한 폐쇄 중에 접촉 바운스가 더 심해집니다.
등급 매개변수 | 공학적 정의 | ESS 아키텍처에 미치는 영향 |
|---|---|---|
연속 전류 | 폐쇄 접점이 과열 없이 전달할 수 있는 최대 전류입니다. | 캐비닛 내부에 필요한 기본 열 관리를 결정합니다. |
스위칭 전류 만들기/차단 | 현재 레벨에서는 릴레이가 안전하게 반복적으로 열리거나 닫힐 수 있습니다. | 접촉 패드의 예상되는 기계적 수명을 나타냅니다. |
단락 내성 | 전류 스파이크는 용접이 종료되기 전에 릴레이가 닫힌 상태로 유지될 수 있습니다. | 치명적인 데드쇼트 상황이 발생하는 동안 안전 여유를 정의합니다. |
태양광 인버터와 리튬 이온 배터리 뱅크는 완전히 다른 부하 프로필을 나타냅니다. 태양광 인버터 입력은 용량성이 높은 부하로 작동하는 경우가 많습니다. 커패시터는 초기 연결 시 막대한 돌입 전류를 끌어옵니다. 이러한 갑작스러운 스파이크로 인해 릴레이 접점이 쉽게 용접될 수 있습니다. 배터리 뱅크는 오류 제거 중에 유도성 부하가 높은 경우가 많습니다. 인덕터는 전류 흐름의 급격한 변화에 저항합니다. 유도성 부하를 차단하면 회로에서 막대한 전압 스파이크가 발생합니다. 이 스파이크는 아크 지속 시간을 상당히 연장시킵니다. 특정 부하 유형에 따라 릴레이 선택에 엄격한 경감 요인을 적용해야 합니다.
전기적 매개변수를 지정하는 것은 전투의 절반에 불과합니다. 물리적 설치 제약으로 인해 장기적인 성공이 결정됩니다. 이러한 구성 요소는 내부 영구 자석에 의존하기 때문에 물리적 근접성이 중요합니다.
여러 개의 릴레이를 서로 같은 높이로 장착하면 자기장이 바깥쪽으로 빠져나갑니다. 이 외부 자속은 심각한 자기 간섭을 유발합니다. 간섭 필드는 인접한 유닛의 내부 폭발 궤적을 약화시키거나 왜곡시킬 수 있습니다. 변경된 궤적은 아크가 냉각 핀에 도달하지 못할 수 있음을 의미합니다. 아크는 그 자체를 유지하고 접점을 파괴합니다. 제조업체의 금지 구역을 엄격히 준수해야 합니다. 항상 권장 간격 지침에 따라 이러한 구성 요소의 간격을 두십시오.
장착 방향도 성능에 직접적인 영향을 미칩니다. 주변 공기 기반 아크 슈트는 부분적으로 유체 역학에 의존합니다. 뜨거운 플라즈마는 자연스럽게 상승합니다. 중력은 과열된 공기를 이동시키는 역할을 합니다. 구성 요소를 거꾸로 장착하면 호가 중력에 맞서게 됩니다. 이로 인해 청소 효율성이 크게 감소합니다. 표준 엔지니어링 가정에서는 일반적으로 수직 방향을 가정합니다.
설치 공간 제한으로 인해 최신 인클로저 설계가 어려워졌습니다. 설치하는 경우가 많습니다 . 초소형 전기차 충전기 내부에는 공간은 프리미엄 럭셔리입니다. 기계식 블로우아웃 모델에는 적절한 열 방출 영역이 필요합니다. CAD 소프트웨어에 공기 순환을 일찍 고려해야 합니다. 신에너지 릴레이를
고전압 자기 파열 부품 사이에 최소 50mm의 간격을 유지하십시오.
아크 슈트 통풍구가 민감한 마이크로 전자 장치 또는 배선 장치를 향하지 않도록 하십시오.
내부 인클로저 장착 브래킷을 마무리하기 전에 방향 지침을 확인하십시오.
표유 자속으로 인한 잘못된 판독을 방지하기 위해 근처의 홀 효과 센서를 차폐하십시오.
체계적인 사양 프로세스는 비용이 많이 드는 현장 오류를 방지합니다. 최고의 데이터시트 수치에만 의존하지 마십시오. 작업에 적합한 구성 요소를 구매할 수 있도록 엄격한 조달 프레임워크를 따르십시오.
먼저, 시스템의 운영 범위를 명시적으로 정의하십시오. 최대 공칭 작동 전압을 매핑합니다. 배터리가 전달할 수 있는 절대 피크 오류 전류를 계산하십시오. 필요한 기계적 스위칭 주기와 전기적 스위칭 주기를 추정합니다. 기계적 사이클은 활하중 없이 발생합니다. 전기 주기는 실제 아크 베어링 수명을 결정합니다. 공급업체에 문의하기 전에 이러한 수치를 명확하게 정의하십시오.
다음으로 정확한 전력 흐름 레이아웃을 감사합니다. 급속 충전 상태에서 전류 경로를 추적합니다. 대량 방전 상태에서 전류 경로를 추적합니다. 이 감사에서는 엄격한 극성 요구 사항을 결정합니다. 극성을 추측하지 마십시오.
셋째, 지역별 규정 준수를 확인합니다. 산업용 DC 계전기에는 특정 안전 표시가 있어야 합니다. 장치가 북미 시장에 대한 UL 60947-4-1을 준수하는지 확인하십시오. 유럽 배포에 대한 IEC 61810 준수를 확인합니다. 인증이 누락되면 최종 제품 출시가 무기한 중단됩니다.
마지막으로, 광범위한 물리적 검증 없이 대량 주문을 약속하지 마십시오. 표준화된 샘플 테스트를 통해 불량한 제조 품질을 조기에 찾아낼 수 있습니다.
기준선 저항 확인: 전원이 공급되지 않는 새 샘플의 밀리옴 접촉 저항을 측정합니다.
부하 뱅크 스위칭: 계산된 연속 전류로 구성 요소를 100사이클 동안 순환합니다.
열화상: 적외선 카메라를 사용하여 개폐 주기 동안 하우징 온도를 모니터링합니다.
테스트 후 저항: 접촉 저항을 다시 측정하여 탄소 축적 및 접촉 침식을 계산합니다.
적절하게 지정된 자기 파열 고전압 계전기는 이러한 테스트 중에 최소한의 열 스파이크를 나타냅니다. 저항이 작고 예측 가능하게 증가하는 것을 볼 수 있습니다. 하우징 변형이나 지속적인 아크 섬광이 보이지 않습니다.
안정적인 스위칭 부품을 지정하려면 기본 정격 전압 이상을 요구합니다. 내부 자석 극성에 대해 양방향 전류 요구 사항의 균형을 적극적으로 맞춰야 합니다. 자기 간섭 및 방향과 같은 물리적 설치 제약 조건을 관리해야 합니다. 밀봉된 가스 대안보다 예측 가능한 기계적 아크 억제에 우선순위를 두는 것은 뚜렷한 장기적 이점을 제공합니다. 기계적 접근 방식은 느린 가스 침투의 숨겨진 위협을 제거합니다.
우리는 설계 엔지니어와 조달 팀이 설계 단계 초기에 긴밀하게 협력하도록 권장합니다. 포괄적인 제조업체 설계 가이드를 다운로드하세요. 특정 데이터시트 성능 곡선을 요청하세요. BOM을 마무리하기 전에 정확한 배터리 에너지 저장 회로도를 검토하려면 애플리케이션 엔지니어에게 직접 문의하세요.
A: 기술적으로는 그렇습니다. 하지만 용량이 크게 줄어들고 치명적인 오류가 발생할 위험이 훨씬 더 높습니다. 내부 자기장은 안전 슈트에서 역방향 아크를 날려버립니다. 플라즈마는 내부 구성 요소를 빠르게 녹입니다. 양방향 시스템의 경우 항상 비편파 모델을 지정하십시오.
A: 파셴의 법칙은 높은 고도에서 공기 밀도가 낮아지면 에어 갭의 전체 유전 강도가 감소한다고 규정합니다. 주변 공기는 아크를 냉각하고 차단하는 데 덜 효과적입니다. 높은 고도에 배치하려면 최대 전압 사양을 낮추거나 물리적 접촉 간격이 더 큰 모델을 활용해야 합니다.
A: 접촉 패드의 아크로 인한 탄화로 인해 현실적인 밀리옴 증가를 예상해야 합니다. 저항은 수천 사이클에 걸쳐 1~3밀리옴의 기준선에서 최대 10~15밀리옴까지 증가하는 경우가 많습니다. 배터리 관리 시스템(BMS)은 결과적인 전압 강하를 적극적으로 모니터링하여 예정된 유지 관리를 시작해야 합니다.
