엔지니어들은 고주파수, 긴 수명 스위칭을 위한 무접점 계전기를 설계합니다. 이러한 구성 요소는 이론적으로 영원히 지속되어야 합니다. 그러나 조기 성능 저하로 인해 예상치 못한 시스템 가동 중지 시간과 비용이 많이 드는 유지 관리 지연이 발생하는 경우가 많습니다.
기계식 계전기와 달리 SSR은 접점 마모가 발생하지 않습니다. 내부 분해는 완전히 다른 이유로 발생합니다. 성능 손실은 거의 독점적으로 열 관리 부실, 일시적 전기 스트레스 및 사양 불일치와 관련이 있습니다. 설계자가 이러한 보이지 않는 힘을 오해하기 때문에 많은 시스템이 실패합니다.
이 가이드는 기술 구매자와 엔지니어에게 실용적인 진단 프레임워크를 제공합니다. SSR 저하의 근본 원인을 식별하는 방법을 배우게 됩니다. 또한 데이터시트를 정확하게 평가하고 안정적인 배포를 위해 올바른 구성 요소를 선택하는 방법도 살펴보겠습니다.
계전기 전반에 걸친 지속적인 전압 강하는 열을 발생시킵니다. 부적절한 열 방출은 조기 고장의 주요 원인입니다.
유도성 부하(예: 모터)에서 완화되지 않은 일시적인 스파이크는 내부 반도체 허용 오차(dv/dt 등급)를 초과할 수 있습니다.
SSR을 보호하려면 특수한 초고속 퓨즈(I²t 등급)가 필요합니다. 표준 차단기는 단락 손상을 방지할 만큼 빠르게 반응하지 않기 때문입니다.
이상적인 실험실 최대 온도뿐만 아니라 실제 작동 온도를 기반으로 정확한 무접점 릴레이 사양을 평가하는 것은 장기적인 신뢰성에 매우 중요합니다.
열은 반도체를 죽인다. 열역학을 이해하는 것이 조기 고장에 대한 첫 번째 방어책입니다.
모든 솔리드 스테이트 장치에는 고유한 순방향 전압 강하가 있습니다. 전기를 전도할 때 내부 사이리스터나 트랜지스터는 흐름에 약간의 저항을 줍니다. 이 전압 강하는 일반적으로 1.0~1.5V 사이입니다. 사소해 보일 수도 있지만 연속 작동 중에 상당한 열 에너지가 발생합니다.
연속 전류는 국지적 가열로 직접 변환됩니다. 이 열 발생량은 와트 = 암페어 × 전압 강하라는 간단한 공식을 사용하여 계산합니다. 애플리케이션이 1.5V 강하의 계전기를 통해 20A를 공급하는 경우 장치는 30W의 순수 열을 생성합니다. 이 열 에너지는 작은 플라스틱 및 금속 인클로저 내부에 빠르게 축적됩니다. 이 열을 효율적으로 제거해야 합니다. 그렇지 않으면 내부 반도체 접합이 과열됩니다.
적절한 열 방출은 기계적 결합에 달려 있습니다. 열을 추출하지 못하는 것은 엔지니어링에서 자주 발생하는 실수입니다. 일반적인 방열판 오류는 다음과 같습니다.
부적절한 크기의 방열판: 열 저항 등급보다는 물리적 공간만을 기준으로 싱크를 선택합니다.
서멀 컴파운드 도포 불량: 서멀 페이스트를 너무 많이 또는 너무 적게 사용하면 공기가 갇히게 됩니다. 공기는 끔찍한 열 전도체입니다.
제한된 주변 공기 흐름: 밀봉된 캐비닛 내부에 릴레이를 배치하면 대류 냉각이 방지됩니다. 열은 단순히 구성 요소 주위로 재순환됩니다.
열 응력을 무시하면 열 폭주가 직접 발생합니다. 반도체 접합 온도가 상승함에 따라 내부 저항 특성이 변화합니다. 장치에서 더 많은 열이 발생하기 시작합니다. 결국 과도한 접합 온도는 반도체 특성을 영구적으로 변화시킵니다. 실리콘 구조가 저하됩니다. 이로 인해 꺼질 수 없는 상태(래칭)가 발생합니다. 극단적인 경우 구성 요소가 완전히 물리적으로 파손되는 경우도 있습니다.
저항 부하는 예상대로 동작합니다. 그러나 유도성 부하는 가혹한 전기적 과도 현상을 발생시킵니다. 통합할 때 이러한 힘을 고려해야 합니다 . 무접점 릴레이를 시스템에
모터, 솔레노이드 및 변압기는 자기장에 에너지를 저장합니다. 릴레이가 꺼지면 자기장이 갑자기 붕괴됩니다. 이 붕괴로 인해 대규모 역기전력(back-EMF)이 생성됩니다. 결과적인 전압 스파이크는 릴레이로 역방향으로 이동합니다. 이러한 일시적인 과전압 이벤트는 일반적으로 정상 작동 한계를 초과합니다.
반도체에는 특정 dv/dt 제한이 있습니다. 이 측정항목은 시간 경과에 따른 최대 허용 전압 변화를 정의합니다. 유도성 부하가 빠르고 격렬한 전압 스파이크를 생성하면 급격한 변화로 인해 의도하지 않은 스위칭이 발생할 수 있습니다. 릴레이가 잠시 다시 켜질 수 있습니다. dv/dt 제한을 반복적으로 초과하면 결국 반도체 절연이 뚫려 장치가 손상됩니다.
일시적인 과전압을 사전에 완화해야 합니다. 엔지니어는 두 가지 기본 방어 메커니즘을 배포합니다.
RC 스너버 회로: 많은 프리미엄 계전기에는 내부 RC(저항기-커패시터) 스너버가 포함되어 있습니다. 이 회로는 급격한 전압 변화를 흡수하여 사이리스터를 보호합니다.
과도 전압 억제기(TVS): 외부 금속 산화물 배리스터(MOV)는 초과 전압을 클램프합니다. 민감한 릴레이 접합부에서 파괴적인 스파이크를 차단합니다.
어떤 완화 전략이 가장 적합한지 결정하려면 특정 애플리케이션 환경을 평가해야 합니다.
1 HP 120VAC 모터를 고려하십시오. 정상적인 작동 조건에서는 일정한 전류를 끌어옵니다. 그러나 정지 중인 모터를 시동하려면 막대한 회전력이 필요합니다. 이 시작 단계에서는 정상 상태 전류의 최대 6배가 필요합니다. 작동 전류에 대해 엄격하게 정격된 릴레이를 사용할 수 없습니다. 이러한 심각한 과도 전류 수요를 안전하게 처리하려면 릴레이의 사양을 초과해야 합니다.
일시적인 전기 이벤트는 열적 저하보다 더 빠르게 릴레이를 파괴합니다. 현재의 서지로부터 보호하려면 전문적인 지식이 필요합니다.
공칭 작동 전류와 허용되는 과도 서지 전류를 구별해야 합니다. 릴레이는 25A를 무기한으로 전달할 수 있습니다. 동일한 장치는 한 번의 교류 주기(일반적으로 16.6밀리초) 동안만 지속된다면 250암페어 스파이크에서도 살아남을 수 있습니다. 이 정확한 시간-전류 임계값을 초과하면 내부 와이어 본드가 기화됩니다.
일부 부하는 표준 계산을 속입니다. 텅스텐 램프와 특정 가열 요소는 "내한성"을 나타냅니다. 실온에 방치하면 전기 저항이 현저히 낮습니다. 전원을 공급하면 막대한 초기 전류 스파이크가 발생합니다. 요소가 가열되면 저항이 증가하고 전류가 정상 수준으로 떨어집니다. 반도체 부품의 과부하를 방지하려면 이 초기 서지를 계산해야 합니다.
데이터시트는 I²t 등급을 제공합니다. 이 값은 물리적 파괴가 발생하기 전에 단락 중에 릴레이가 흡수할 수 있는 최대 열 에너지를 정의합니다. 전류의 제곱에 시간을 곱한 값을 나타냅니다. 이 특정 측정항목은 융합 결정을 안내하기 위해서만 존재합니다.
표준 기계식 회로 차단기는 반도체를 보호하지 못합니다. 기계식 차단기는 물리적 바이메탈 스트립 또는 자기 코일을 사용합니다. 물리적으로 작동하는 데는 밀리초 또는 심지어 1초가 걸립니다. 기계적 차단기가 회로를 열 때쯤에는 반도체가 이미 기화되어 있습니다. 특수한 초고속 작동 반도체 퓨즈를 사용해야 합니다. 이 퓨즈는 계전기의 I²t 등급과 일치하여 결함을 즉시 제거하여 구성 요소 파손을 방지합니다.
실험실 사양은 공장 현장의 현실을 거의 반영하지 않습니다. 실제 배포 조건의 렌즈를 통해 데이터를 해석해야 합니다.
모든 데이터시트에는 열 경감 곡선이 있습니다. 이 그래프는 가장 중요한 디자인 도구입니다. 릴레이는 뜨거운 환경에서 최대 전류 정격으로 작동하지 않습니다. 일반적으로 정격 감소는 40°C에서 시작됩니다. 주변 캐비닛 온도가 60°C에 도달하면 50암페어 릴레이는 25암페어만 안전하게 전도할 수 있습니다. 이 곡선을 무시하면 조기 장비 고장이 보장됩니다.

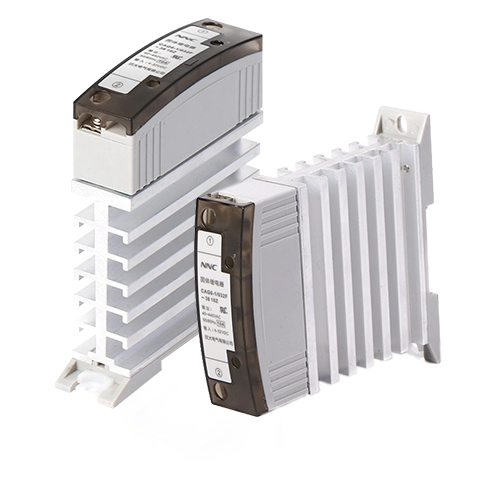

물리적 제약으로 인해 릴레이 선택이 결정됩니다. 패널 실장 구성은 방열판에 넓은 표면적을 제공합니다. 고전류 애플리케이션에 탁월합니다. 반대로, 고속 딘 레일 솔리드 스테이트 구성은 캐비닛 공간을 최적화합니다. 신속한 설치가 가능합니다. 그러나 여러 개의 DIN 레일 장치를 포장하면 공기 흐름이 엄격하게 제한됩니다. 열 방출 경로를 주의 깊게 계획해야 합니다.
부하 측의 전기적 이상 현상이 제어 논리에 도달해서는 안 됩니다. 적절한 입력/출력 격리는 필수입니다. 광학 절연 사양을 찾아보세요. 내부 LED는 공극을 가로질러 광수신기로 광선을 보냅니다. 이러한 물리적 분리는 탁월한 유전 강도를 제공하여 고전압 재해로부터 민감한 마이크로컨트롤러를 보호합니다.
스위칭 유형을 부하에 맞추면 불규칙한 동작을 방지할 수 있습니다. 분석하려면 무접점 릴레이 사양을 장치가 실제로 켜지는 시점을 이해해야 합니다.
스위칭 유형 비교 차트
스위칭 유형 | 이상적인 하중 적용 | 주요 이점 | 일반적인 사용 사례 |
|---|---|---|---|
제로크로스 | 저항 부하(히터) | EMI 및 서지 전류 최소화 | 산업용 베이킹 오븐 |
무작위 켜기 | 유도 부하(모터) | 즉각적인 응답, 위상 지연 방지 | 위상각 디밍, 솔레노이드 |
제로 크로스 릴레이는 AC 사인파가 연결되기 전에 0V에 도달할 때까지 기다립니다. 이는 전자기 간섭(EMI)을 최소화합니다. 무작위 켜기 릴레이는 제어 신호를 수신하는 정확한 밀리초에 참여합니다. 지연 위상 문제를 방지하기 때문에 유도 부하를 더 잘 처리합니다.
신뢰할 수 없는 구성 요소를 소싱하면 엄청난 조달 위험이 발생합니다. 부품만큼 엄격하게 제조 파트너를 평가해야 합니다.
평판이 좋은 공급업체는 포괄적인 엔지니어링 데이터를 제공합니다. 그들은 모호한 마케팅 용어 뒤에 숨지 않습니다. 상세한 경감 곡선, 정밀한 열 저항 데이터(°C/W로 측정), 검증된 MTBF(평균 고장 간격) 지표를 찾아보세요. 공급업체에 이 문서가 없으면 해당 제품은 심각한 통합 위험을 초래합니다.
산업용 부품은 엄격한 안전 지침을 준수해야 합니다. 모든 규정 준수 표시를 확인하십시오. UL, CSA 및 CE 인증은 구성 요소가 엄격한 산업 안전 및 환경 표준을 충족함을 보장합니다. 독립적인 테스트를 통해 치명적인 전기 화재 및 책임 문제를 예방할 수 있습니다.
엔지니어링 지원은 매우 중요합니다. 복잡한 애플리케이션에는 미묘한 열 계산과 상세한 부하 프로파일링이 필요합니다. 우수한 솔리드 스테이트 릴레이 공급업체는 애플리케이션 엔지니어에게 직접 접근할 수 있는 기회를 제공합니다. 이는 설계를 마무리하기 전에 열 시뮬레이션을 실행하고 퓨즈 조정을 확인하는 데 도움이 됩니다.
공급망 안정성은 생산 라인 중단을 방지합니다. 제조업체의 배치 테스트 프로토콜을 평가합니다. 부하가 걸린 모든 장치를 테스트합니까? 명확한 보증 조건은 조달 위험도 줄여줍니다. 일관된 품질 보증은 배포된 시스템이 해마다 안정적인 성능을 발휘하도록 보장합니다.
SSR 성능 손실은 정확한 부하 프로파일링 및 열 설계를 통해 예측 가능성이 높고 예방 가능합니다.
실제 인클로저 온도와 과도 조건을 반영하는 데이터시트의 우선순위를 지정하세요. 실험실 최대값만을 기준으로 설계하지 마십시오.
투자를 보호하려면 항상 초고속 반도체 퓨즈와 적절한 크기의 방열판을 구현하십시오.
대량 조달 또는 시스템 통합을 마무리하기 전에 특정 부하 특성을 검토하려면 엔지니어링 지원팀에 문의하세요.
A: 과전압 스파이크 또는 극심한 열 스트레스로 인해 내부 실리콘 접합이 물리적으로 녹습니다. 반도체 재료가 녹으면 서로 융합됩니다. 이로 인해 연결이 영구적으로 단락되어 제어 입력에 관계없이 릴레이가 "켜짐" 위치에 안전하게 고정된 상태로 유지됩니다.
A: 표준 멀티미터로는 모든 SSR이 꺼졌을 때 자연적으로 약간의 누설 전류가 나타나기 때문에 충분하지 않습니다. 활성 부하에서 릴레이를 테스트해야 합니다. 전원이 공급되는 동안 출력 단자 전체의 순방향 전압 강하를 측정합니다. 데이터시트 값과의 상당한 편차는 심각한 내부 성능 저하를 나타냅니다.
답: 그렇습니다. 내부 사이리스터는 래치 상태를 유지하기 위해 특정 유지 전류가 필요합니다. 또한 고유한 누설 전류는 릴레이가 꺼진 경우에도 매우 민감한 저전력 부하(예: LED 또는 소형 PLC)에 부분적으로 전원을 공급할 수 있습니다. 사양을 잘 맞춰야 합니다.
