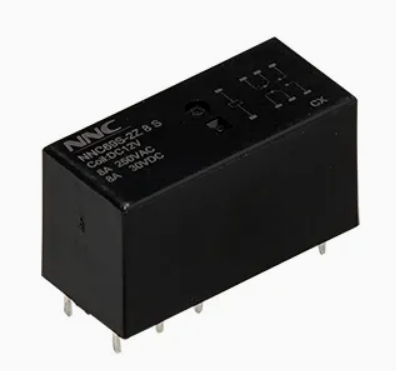

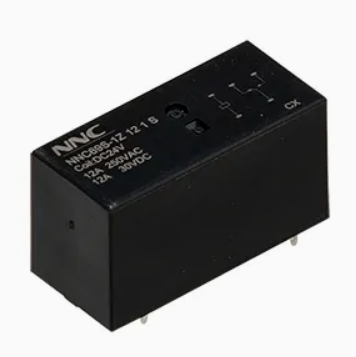

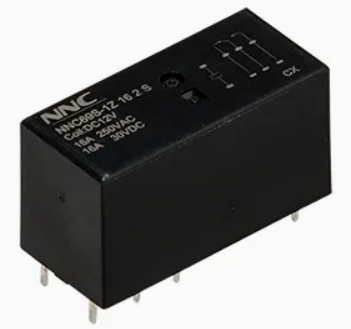

소형 PCB 릴레이 NNC69S 가전 제품을위한 밀봉 된 유형

PCB는 어떻게 작동합니까?

PCB 릴레이는 내부 코일 또는 반도체 요소가 제어 신호를 갖는 반도체 요소를 트리거하여 접점을 열고 닫히거나 전자 스위치를 켜고 끄는 전자 스위치를 트리거하여 고전압/고전류 회로의 분리 된 제어를 제공합니다. 전자기 유형은 자기 흡입을 사용하여 기계적 접점을 전환하는 데 사용되는 반면, SSR (Solid-State) 유형은 비접촉식 스위칭을 위해 옵토 커플러/반도체에 의존하여 소형, 저음 및 수명을 결합합니다.

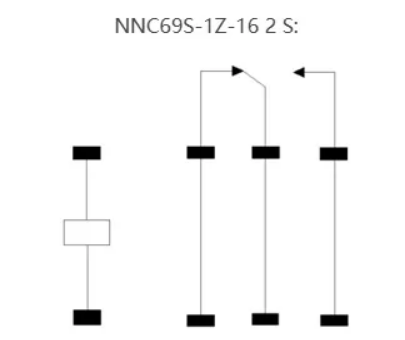

작업 원칙

1. DE- 에너지 상태

   릴레이 코일을 통해 흐르는 전류가 없으면, 전기자는 휴식 위치에 있습니다. 이 상태에서, 정상적으로 닫힌 접점이 닫히고, 회로를 완성합니다. 예를 들어, 릴레이가 간단한 조명 회로에서 사용되고 정상적으로 닫힌 접점이 전구에 연결되면 회로가 완료되어 전구가 켜집니다.

2. 활력이 넘치는 상태

   전기자가 코일쪽으로 이동함에 따라 접점이 상태를 변경하게합니다. 일반적으로 열린 연락처가 닫히므로 전류가 연결된 회로를 통해 흐를 수 있습니다. 예를 들어, 회로가 완료되었으므로 정상적인 열린 접점에 연결된 두 번째 전구가 켜집니다.

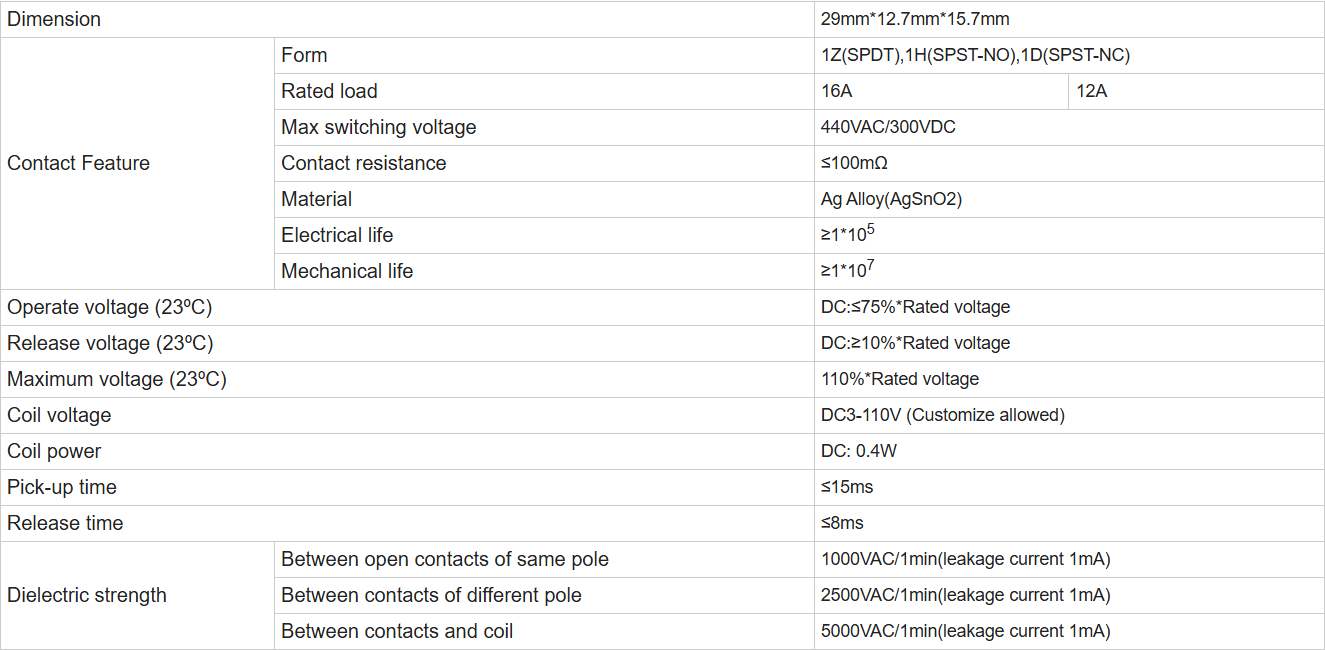

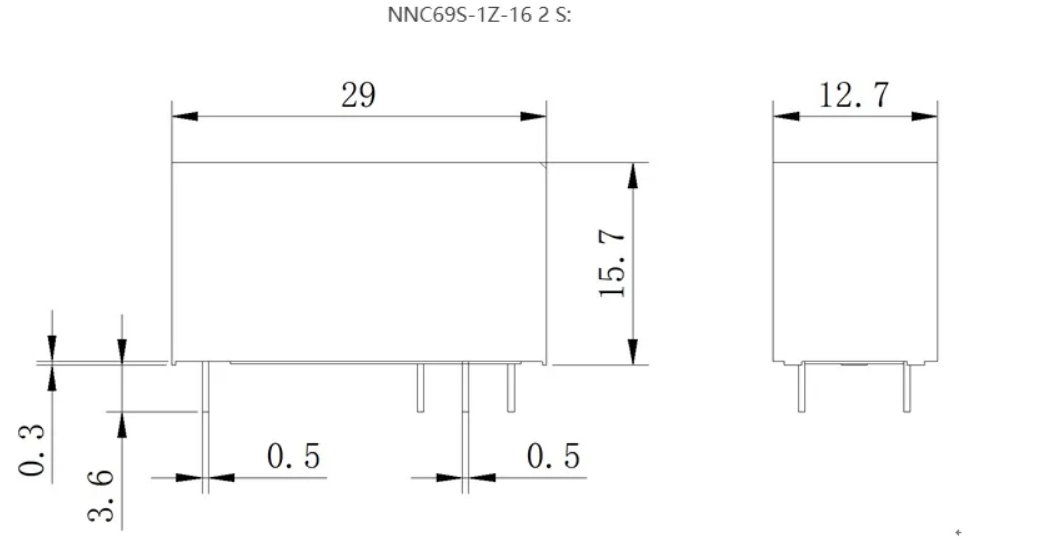

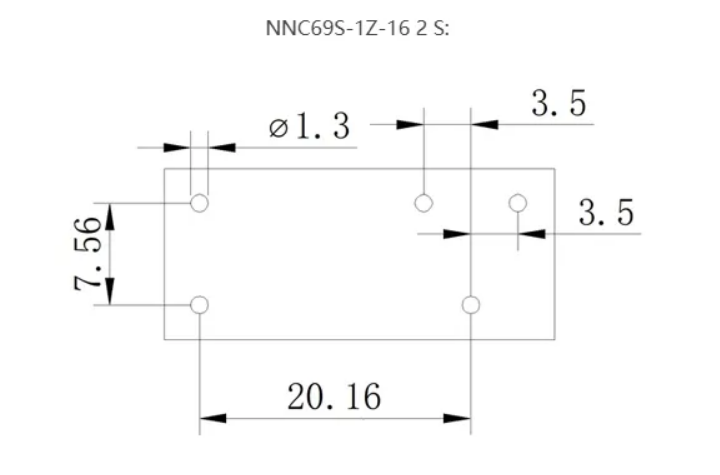

사양
