현대 전자 제품은 부품 소형화의 한계를 끊임없이 뛰어넘고 있습니다. 당신은 디자인을 하면서 매일 힘든 긴장에 직면합니다. 전체 장치 공간을 크게 줄여야 합니다. 동시에 모든 부품에 있어서 타협할 수 없는 전기적 신뢰성이 요구됩니다. 컴팩트한 하우징 내부에서는 1밀리미터 하나하나가 중요합니다. 공간을 절약하기 위해 기능적 성능을 희생할 수는 없습니다.
잘못된 구성요소 선택은 심각한 엔지니어링 위험을 가져옵니다. 조기 내부 마모와 일관되지 않은 작동으로 인해 종종 치명적인 시스템 고장이 발생합니다. 이러한 예상치 못한 하드웨어 오류로 인해 널리 알려진 제품 리콜이 발생합니다. 이는 장기적인 브랜드 신뢰를 즉시 손상시킵니다. 내부 스위칭 논리를 선택하면 호스트 장치의 생존이 결정됩니다.
이 가이드는 구조화된 엔지니어링 및 조달 프레임워크를 제공합니다. 구성 요소를 정확하게 평가하는 데 도움이 됩니다. 위험도가 높고 공간이 제한된 애플리케이션을 위해 정확한 스위치를 지정하는 방법을 배우게 됩니다. 우리는 중요한 기계적 통합 방법과 전기 부하 등급을 탐구합니다. 환경 밀봉이 어떻게 성능을 보호하는지 이해하게 될 것입니다. 마지막으로 공급업체 규정 준수를 효과적으로 평가하는 방법을 알려드립니다.
액추에이터 스타일은 기계적 통합을 결정해야 합니다. 레버가 일치하지 않으면 초과 이동 오류가 발생합니다.
전기 등급은 크기에 따라 선형적으로 비례하지 않습니다. 스위치 기능에 대해 정확한 부하 매개변수를 확인합니다.
작동력 요구 사항은 민감한 응용 분야의 촉각 피드백과 신뢰성을 결정합니다.
먼지, 습기 또는 극한 온도에 노출된 장치에 대한 환경 밀봉(IP 등급)은 협상할 수 없습니다.
공급업체 선택은 투명한 규정 준수(UL/ENEC)와 일관된 제조 공차를 우선시해야 합니다.
현대 전자 제품은 여러 산업 분야에서 극도의 공간적 제한에 직면해 있습니다. 고급 자동차 제어 모듈에서 이러한 조밀한 패키징 현실을 볼 수 있습니다. 휴대용 의료 기기에는 믿을 수 없을 만큼 좁은 부품 간격이 필요합니다. 스마트 홈 터치 패널은 복잡한 네트워킹 하드웨어를 얕은 벽 공간에 밀어넣습니다. 이렇게 축소되는 물리적 경계에 안정적인 스위칭 논리를 적용해야 합니다. 물리적 인클로저는 기계적 통합 중에 오류가 발생할 여지가 거의 없습니다.
성공적인 구성 요소 통합은 어떤 모습입니까? 성공적인 설계는 고도로 예측 가능한 수명주기를 제공합니다. 다양한 환경 조건에서도 일관된 촉각 반응을 제공합니다. 활성 작동 중에 잘못된 트리거가 전혀 발생하지 않습니다. 기계식 액추에이터는 매번 예측 가능하게 작동합니다. 사용자는 자신의 입력을 확인하는 뚜렷하고 안정적인 클릭을 느낍니다. 전기 회로는 위험한 신호 주저 없이 원활하게 닫힙니다.
우리는 이러한 구성 요소의 물리적 크기를 명확하게 정의해야 합니다. 진정한 초소형 마이크로 스위치는 기본 소형 마이크로 스위치보다 훨씬 작습니다. 표준 소형 스위치의 전체 길이는 약 27mm인 경우가 많습니다. 초소형 변형은 이 설치 공간을 12.8mm 이하로 줄입니다. 인쇄 회로 기판 장착을 위해 훨씬 더 좁은 피치 간격을 사용합니다. 이러한 공격적인 크기 감소는 제조 시 극도의 정밀성을 요구합니다.
사양을 지정하는 동안 엄격하고 피할 수 없는 균형 매트릭스에 직면하게 됩니다. 물리적 크기와 전류 전달 용량의 균형을 완벽하게 유지해야 합니다. 내부 접촉 간격이 작을수록 본질적으로 고전류 처리가 제한됩니다. 물리적 금속이 적다는 것은 열 에너지를 소산하는 능력이 낮다는 것을 의미합니다. 이러한 공간 현실은 전체 기계 수명도 단축시킵니다. 조밀한 회로 레이아웃을 마무리하기 전에 이 세 가지 요소를 정확하게 고려해야 합니다.
액추에이터 형상은 전체 기계 통합 전략을 결정합니다. 일치하지 않는 레버를 꽉 조이는 장치 구멍에 강제로 넣을 수는 없습니다. 핀 플런저는 직접적인 인라인 작동 시퀀스에 가장 적합합니다. 호스트 장치의 정확한 수직 정렬이 필요합니다. 핀 플런저 메커니즘이 측면으로 로딩되는 것을 적극적으로 피해야 합니다. 측면으로 미는 힘은 섬세한 내부 플라스틱 하우징을 영구적으로 손상시킵니다.
각진 또는 스위핑 작동 경로에는 완전히 다른 접근 방식이 필요합니다. 지정해야 합니다 . 이러한 곡선 형상 시나리오에는 힌지 레버는 구동 부품에 뚜렷한 기계적 이점을 제공합니다. 들어오는 작동력을 배가시키고 사용 가능한 이동 거리를 연장합니다. 사용 가능한 레버 길이와 곡률 프로필에서 상당한 차이를 발견할 수 있습니다. 힌지 마이크로 스위치를

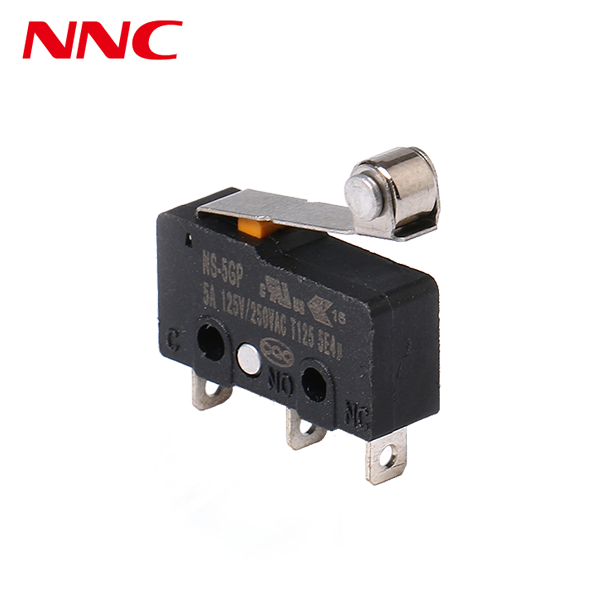

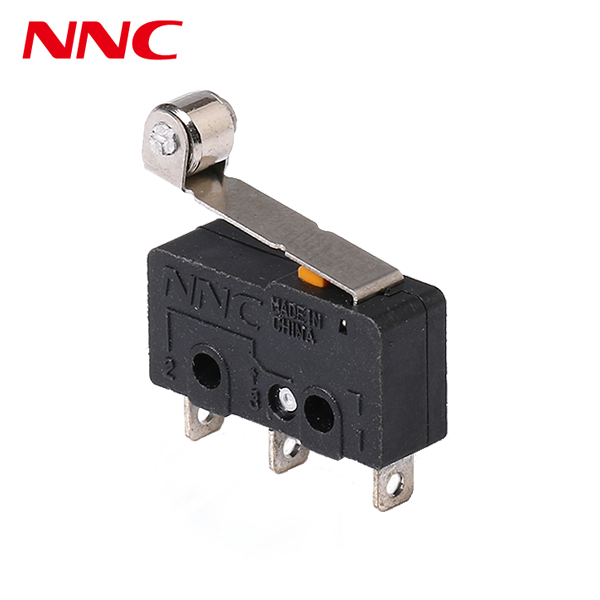

캠 구동 응용 분야는 특수 롤러 레버에 크게 의존합니다. 빠르게 미끄러지는 기계식 트랙에도 필요합니다. 회전하는 롤러 휠은 결합 중 표면 마찰을 극적으로 최소화합니다. 이러한 회전 운동은 스위치 레버와 구동 캠 모두의 조기 마모를 방지합니다. 이는 수천 번의 빠른 사이클에 걸쳐 원활한 힘 전달을 보장합니다.
내부 메커니즘이 진정한 스위칭 속도와 안전성을 정의합니다. 잘 설계된 빠른 동작 마이크로 스위치는 정밀한 오버센터 스프링을 사용합니다. 이 내부 장력 메커니즘은 신속한 접촉 전달을 보장합니다. 외부 압착 속도에 관계없이 고정 접점을 즉시 이동합니다. 이러한 신속한 분리는 미세한 간격에 걸친 지속적인 전기 아크를 적극적으로 방지합니다.
액추에이터 메커니즘 | 1차 운동학적 경로 | 이상적인 애플리케이션 시나리오 | 통합 제한 |
|---|---|---|---|
핀 플런저 | 엄밀히 수직/인라인 | 푸시 버튼 배열, 직접 뚜껑 폐쇄 | 파괴적인 측면 로딩에 매우 민감함 |
힌지 레버 | 방사형 / 스위핑 | 도어 래치, 각진 트리거 그립 | 확장된 이동 경로의 계산이 필요합니다. |
롤러 레버 | 슬라이딩 / 캠 구동 | 모터 캠, 선형 액추에이터 트랙 | 전체 설치 공간에 수직 높이를 추가합니다. |
기계적 수명과 전기적 수명을 엄격하게 구분해야 합니다. 내부 인장 스프링의 기계적 내구성은 일반적으로 수백만 번의 물리적 주기에 걸쳐 있습니다. 그러나 활성 부하에 놓이면 전기 수명 주기가 크게 떨어집니다. 높은 전압과 높은 돌입 전류로 인해 내부 금속 접점이 빠르게 침식됩니다. 엔지니어링 데이터시트에서 제공하는 전기 정격 곡선을 항상 평가하십시오.
작동력은 촉각적 사용자 피드백과 시스템 신뢰성에 직접적인 영향을 미칩니다. 우리는 이 필요한 미는 힘을 그램 또는 뉴턴 단위로 엄격하게 측정합니다. 경량 유체 레벨 센서가 올바르게 작동하려면 중공업 장비에는 훨씬 더 높은 힘의 변형이 필요합니다. 더 견고한 내부 스프링은 강렬한 기계 진동으로 인해 발생하는 우발적인 잘못된 트리거를 자연스럽게 방지합니다. 민감한 마이크로 스위치가 필요합니다.
환경 보호에는 신중한 용도별 평가가 필요합니다. 많은 현장 애플리케이션에는 IP67 등급 밀폐형 스위치가 필요합니다. 먼지와 습기로 인해 노출된 금속 접점이 며칠 내에 파손됩니다. 그러나 내부 밀봉 부츠는 주목할만한 구조적 절충점을 초래합니다. 고무 씰은 선명한 촉각 피드백을 약간 약화시킵니다. 또한 필요한 작동력도 눈에 띄게 증가합니다. 이러한 저항 변화를 고려해야 합니다.
접점 재료는 절대적인 스위칭 성능을 결정합니다. 에 대해 다음과 같은 고유한 재료 옵션을 신중하게 고려하십시오 소형 마이크로 스위치 .
금 교차점 접점: 마이크로 부하 회로 및 로직 레벨 신호에 이상적입니다. 이는 저전력 환경에서 표면 산화에 자연스럽게 저항합니다.
솔리드 실버 접점: 표준 전력 스위칭 애플리케이션에 가장 적합합니다. 이들은 전기를 효율적으로 전도하지만 점진적인 황화에 취약합니다.
은합금 변형: 높은 돌입 부하를 위해 특별히 설계되었습니다. 빠른 전환 중에 국부적인 아크 발생과 더 높은 내부 온도를 효과적으로 처리합니다.
호스트 장치 제조에는 본질적으로 누적 공간 허용 오차가 발생합니다. 우리는 이 현상을 기하 공차 누적이라고 부릅니다. 이는 안정적인 스위칭 메커니즘에 엄청난 위험을 초래합니다. 잘못 성형된 플라스틱 하우징은 레버 이동이 불충분할 수 있습니다. 더 나쁜 것은 액추에이터를 파괴적인 초과 이동으로 깊이 몰아넣을 수 있다는 것입니다. CAD 단계에서 이러한 치수 차이를 꼼꼼하게 계산해야 합니다.
산업용 납땜은 초소형 플라스틱을 심각한 열 위험에 노출시킵니다. 자동 웨이브 납땜 및 수동 수동 납땜은 강력하고 국지적인 열을 발생시킵니다. 이러한 열충격으로 얇은 플라스틱 스위치 인클로저가 쉽게 휘어집니다. 조립 라인에서는 엄격한 열 관리 관행을 채택할 것을 적극 권장합니다. 직접적인 PCB 가열을 완전히 우회하려면 사전 배선된 하니스 또는 특수 플러그인 터미널을 지정하는 것을 고려하십시오.
실제 환경 저하로 인해 시간이 지남에 따라 구성 요소가 소리 없이 파괴됩니다. 주변 접착제와 포팅 화합물은 종종 휘발성 유기 가스를 방출합니다. 이러한 가스 방출은 개방형 스위치 접점을 눈에 보이지 않는 절연 필름으로 코팅합니다. 지속적인 기계적 진동으로 인해 심각한 전기 접촉 바운스가 발생합니다. 극한의 온도 사이클링으로 인해 내부 스냅 스프링의 기본 장력이 점차 저하됩니다.
엄격하고 사전 예방적인 회피 전략이 필요합니다. 대량 생산을 시작하기 전에 엄격한 기계 테스트 체크리스트를 실행하는 것이 좋습니다.
포괄적인 프로토타입 검증을 실행하여 정확한 액추에이터 운동학을 확인합니다.
공격적인 열충격 테스트를 수행하여 숨겨진 재료의 약점을 찾아냅니다.
잠재적인 장기 가스 방출 위험에 대해 주변 화학 성분을 분석합니다.
최대 작동 부하에서도 기계적 초과 이동 제한이 안전하게 유지되는지 확인하십시오.
글로벌 규정 준수는 하드웨어 신뢰의 절대적인 기반을 형성합니다. 지정할 수 없습니다 . 중요한 산업 인프라에 대해 검증되지 않은 세계적으로 인정받는 테스트 인증을 명시적으로 요구해야 합니다. 투명한 UL, ENEC 및 CQC 성능 등급을 찾아보세요. 엄격한 RoHS 및 REACH 화학 물질 표준을 완벽하게 준수하는 구성 요소를 확인하십시오. 제어 장치 스위치를
표준화된 카탈로그 부품이 항상 복잡한 공간 설계 문제를 해결하는 것은 아닙니다. 기본 기성 구성 요소를 언제 활용할지 신중하게 평가해야 합니다. 때로는 공격적인 애플리케이션에는 맞춤형 방수 와이어 하니스가 필요할 수도 있습니다. 특수한 레버 형상이나 고도로 맞춤화된 힘 프로필이 필요할 수 있습니다. 제조업체에 직접 맞춤 수정을 요청하면 다운스트림 조립 비용이 크게 절감되는 경우가 많습니다.
공급망 탄력성은 궁극적인 생산 성공을 좌우합니다. 부품 제조업체의 자동화된 생산 능력을 직접 평가하세요. 높은 수준의 공장 자동화는 배치 간 공차의 엄격한 기하학적 일관성을 보장합니다. 또한 과거의 리드 타임과 원자재 소싱을 평가해야 합니다. 공급 병목 현상으로 인해 주요 글로벌 제품 출시가 쉽게 중단될 수 있습니다.
조달 여정에서 결단력 있고 행동 지향적인 다음 단계를 수행하십시오. 상세한 3D CAD 모델을 즉시 요청하도록 기계 엔지니어링 팀에 조언하십시오. 초기 실습 프로토타입 제작을 위한 실제 제품 샘플을 확보하세요. 공급업체의 내부 엔지니어링 팀과 직접적인 기술 대화를 시작합니다. 그들은 내부 장력 메커니즘의 미묘한 한계를 누구보다 잘 이해하고 있습니다.
올바른 초소형 스위치를 선택하는 것은 여전히 엄격한 엔지니어링 작업입니다. 기계적 레버 형상, 전기 부하 제한 및 가혹한 환경 현실의 균형을 완벽하게 유지해야 합니다. 작동력이나 공간 허용 오차를 단순히 잘못 계산하면 전체 호스트 장치가 쉽게 손상될 수 있습니다.
엄격한 사전 평가를 통해 비용이 많이 드는 다운스트림 오류를 직접적으로 방지할 수 있습니다. 설계 주기 초기에 운동학 및 열 제한을 테스트하여 브랜드 평판을 적극적으로 보호합니다. 검증된 인증을 활용하면 글로벌 시장에서 장기적인 운영 안전이 보장됩니다.
지금 구성요소 사양 프로세스를 제어하세요. 엔지니어링 매개변수를 조정하려면 포괄적인 구성요소 선택 체크리스트를 다운로드하세요. 신뢰할 수 있는 제조 파트너에게 전담 엔지니어링 상담을 요청하세요. 실습 평가를 즉시 시작하려면 완전한 실제 샘플 키트를 주문하세요.
A: 주요 차이점은 표준화된 물리적 치수와 단자 피치에 있습니다. 표준 소형 스위치의 길이는 일반적으로 약 27mm입니다. 초소형 마이크로 스위치는 이 설치 공간을 12.8mm 이하로 줄입니다. 초소형 버전은 더 좁은 핀 간격을 활용하므로 고밀도 인쇄 회로 기판에 이상적입니다.
A: 작동력은 내부 스프링 장력과 직접적인 상관관계가 있습니다. 더 높은 작동력은 더 단단한 내부 스프링을 활용합니다. 이러한 견고한 스프링은 더 높은 접촉 압력을 제공하여 자연적으로 기계 진동에 저항하고 전기 아크를 줄입니다. 그러나 힘이 지나치게 높으면 수백만 주기에 걸쳐 레버 힌지의 기계적 피로가 가속화될 수 있습니다.
A: 초소형 스위치는 접촉 간격이 작기 때문에 본질적으로 물리적인 한계에 직면해 있습니다. 대부분의 표준 버전은 전압에 따라 0.1A에서 5A 사이를 안전하게 처리합니다. 지속적인 고전류를 처리하면 작은 플라스틱 인클로저를 녹일 정도로 과도한 열이 발생합니다. 전력 부하가 높은 경우 대신 외부 전력 릴레이를 트리거해야 합니다.
A: 아니요. 대부분의 밀폐형 마이크로 스위치는 IP67 등급을 갖습니다. 이 등급은 먼지 유입과 30분 동안 최대 1m 깊이의 일시적인 물 침수로부터 보호합니다. 지속적인 심해 침수에서는 생존을 보장하지 않습니다. 영구적인 수중 적용을 위해서는 특수 IP68 등급 인클로저와 맞춤형 밀봉 방법을 지정해야 합니다.
