소형 급속 스위칭 동작 고전력 계전기 JQX-30F

간결한 제품 소개

NNC71A(JQX-30F) 전력 계전기는 상당한 전력과 신뢰성이 요구되는 애플리케이션을 위해 정밀하게 설계된 장치입니다.컴팩트한 디자인과 다양한 인증을 갖춘 이 계전기는 다양한 환경에서 일관된 성능을 제공하도록 제작되었습니다.다양한 장착 옵션과 사용자 정의 가능한 코일 전압 덕분에 다양한 산업 및 전자 시스템에 유연한 선택이 가능합니다.

제품 특징:

• 인증: CE 및 CCC 인증을 획득하여 국제 품질 및 안전 표준을 준수합니다.

• 내구성 있는 구조: 견고한 구조로 충격과 진동에 견딜 수 있도록 설계되어 혹독한 환경에도 적합합니다.

• 스위칭 전원: 30A의 상당한 정격 부하를 처리할 수 있는 이 계전기는 고전력 스위칭 애플리케이션에 이상적입니다.

• 장착 옵션: 기존 설정에 안전하고 간단하게 통합할 수 있는 볼트 스타일 설치를 제공합니다.

기술 사양

• 문의 양식: 1A(NO), 1B(NC), 1C(NO & NC) / 2A(NO), 2B(NC), 2C(NO & NC)

• 정격 부하: 30A

• 최대 스위칭 전압: 240VAC/28VDC

• 접촉 저항: 100mΩ 이하

• 재료: 은합금

• 전기적 수명: ≥1*10^5 작업

• 기계적 수명: ≥1*10^7 작업

• 작동 전압: DC: 정격전압의 75% 이하, AC: 정격전압의 80% 이하

• 방출 전압: DC: 정격전압의 ≥10%, AC: 정격전압의 ≥30%

• 코일 전압: DC6-220V, AC6-380V (주문제작 가능)

• 코일 전력: DC: 2.0W, AC: 4VA

• 데리러 갈 시간: 25ms 이하

• 출시 시간: 15ms 이하

• 유전 강도: 동극-극 접점 간 1500VAC/1min(누설 전류 1mA), 접점과 코일 간 2500VAC/1min

• 절연저항: ≥100mΩ(500VDC)

• 주변 온도: -25℃~55℃

• 주변 습도: 45%-75%RH

• 기압: 86-106KPa

• 충격 저항: 10G(정현파 반파 펄스: 11ms)

• 진동 저항: 10-55Hz (복진폭: 1.5mm)

• Dimensions: 43mm*35.5mm*48mm

• 무게: 약.70g

제품 장점

• 컴팩트한 디자인: NNC71A(JQX-30F)는 컴팩트한 폼팩터로 설치 공간을 절약해줍니다.

• 맞춤형 코일 전압: 코일 전압을 맞춤화하는 기능을 통해 릴레이를 특정 애플리케이션 요구 사항에 맞게 조정할 수 있습니다.

• 짧은 작동 시간: 픽업 및 릴리스 시간 모두 30ms 미만으로 릴레이는 신속한 전환 작동을 보장합니다.

• 높은 유전 강도: 릴레이의 접점과 코일 사이의 절연내력이 높아 사용상의 안전성과 신뢰성이 향상됩니다.

• 수명 연장: 릴레이는 전기적 수명이 100,000회 이상, 기계적 수명이 100만회 이상으로 장수명 설계되었습니다.

• 넓은 작동 온도 범위: 계전기는 실내 및 실외 애플리케이션 모두에 적합한 넓은 온도 범위에서 효과적으로 작동합니다.

애플리케이션

NNC71A(JQX-30F)는 산업 제어 시스템, 전원 공급 회로, 자동차 전자 장치 등 고전력 스위칭과 장기적인 신뢰성이 필수적인 애플리케이션에 사용하기에 매우 적합합니다.

하나를 고르자면 결론

NNC71A(JQX-30F) 전력 계전기는 고전류 부하 애플리케이션을 위한 견고하고 다용도이며 안정적인 솔루션입니다.30A 정격 부하로 효율적인 전원 스위칭 기능을 보장합니다.은합금 접점은 긴 전기적 및 기계적 수명을 제공하는 동시에 컴팩트한 디자인과 사용자 정의 가능한 코일 전압 덕분에 다양한 프로젝트에 적용할 수 있습니다.NNC71A의 우수한 유전 강도와 충격 및 진동에 대한 저항성은 까다로운 산업 환경에 이상적인 선택입니다.

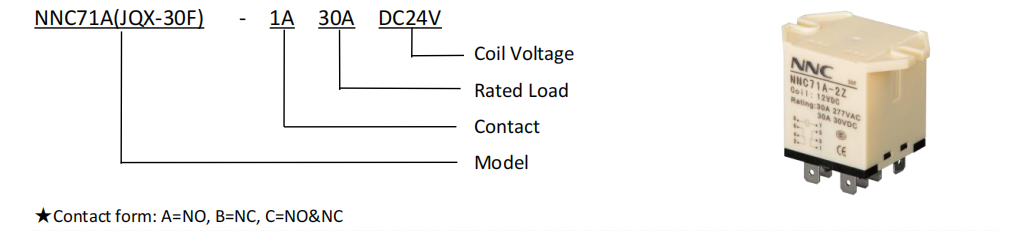

모델 및 설명

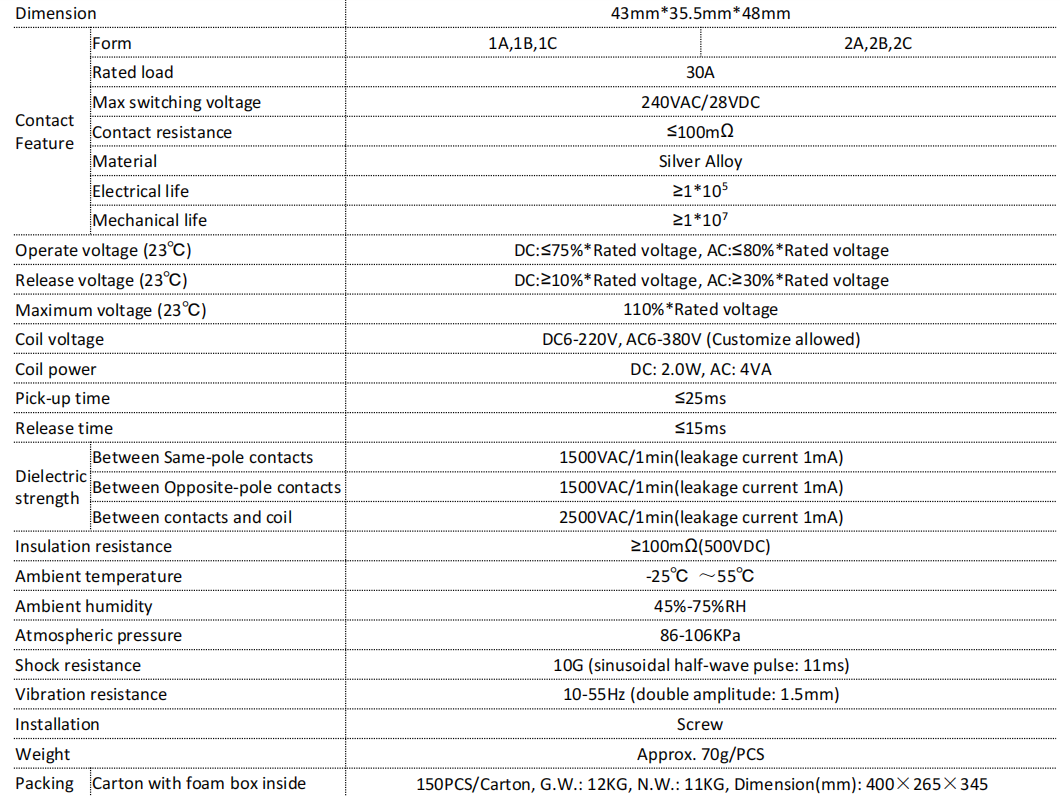

사양
