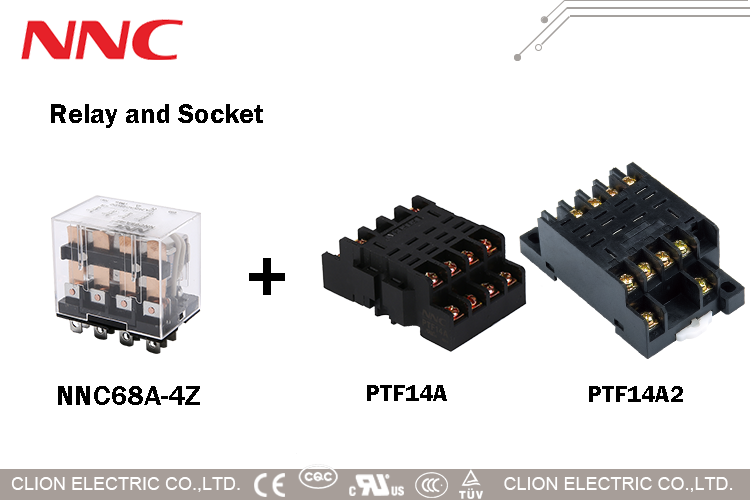

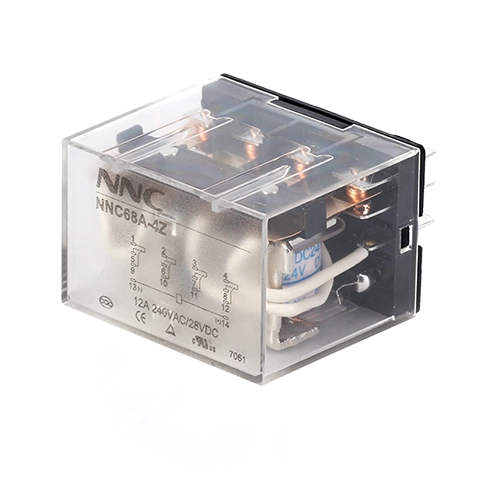

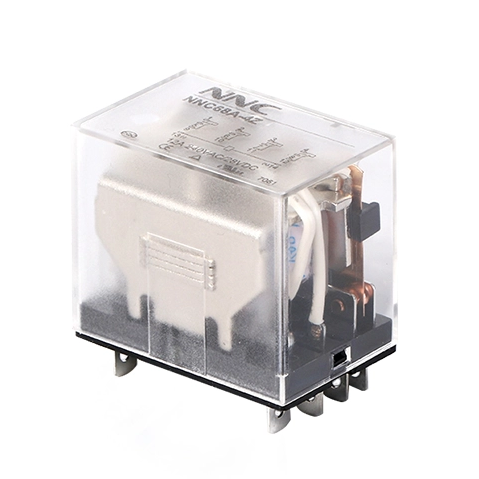

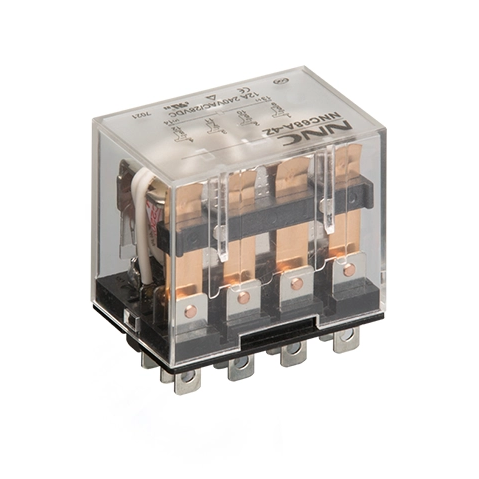

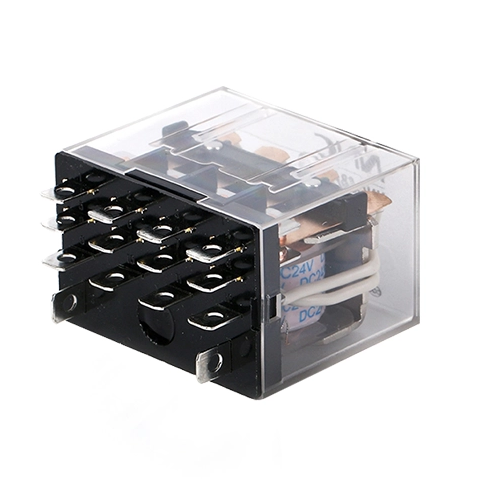

소형 중간 전력 계전기 LY4 는 CLION Electric (모델: NNC68A ) 이 개발한 소형 다용도 전기 부품으로 , 산업 전반의 다양한 전력 제어 요구 사항을 충족하도록 설계되었습니다. 전자기 원리에 따라 작동하는 이 계전기는 단일 코일, 전기자 및 정밀 접점의 핵심 구조를 갖추고 있습니다. 코일에 전류가 흐르면 자기장이 생성되어 전기자를 끌어당겨 접점을 닫고 회로 제어가 가능합니다. 차별화되는 점은 15A 스위칭 용량 입니다 . 이는 까다로운 전기 부하를 처리할 수 있는 주요 이점으로 표준 저전력 계전기보다 훨씬 더 견고합니다. 로서 단일 코일 범용 계전기 단순성과 성능의 균형을 유지하며 신뢰성과 공간 효율성이 중요한 산업 및 상업용 응용 분야 모두에 적합합니다.
68A-4Z(LY3)

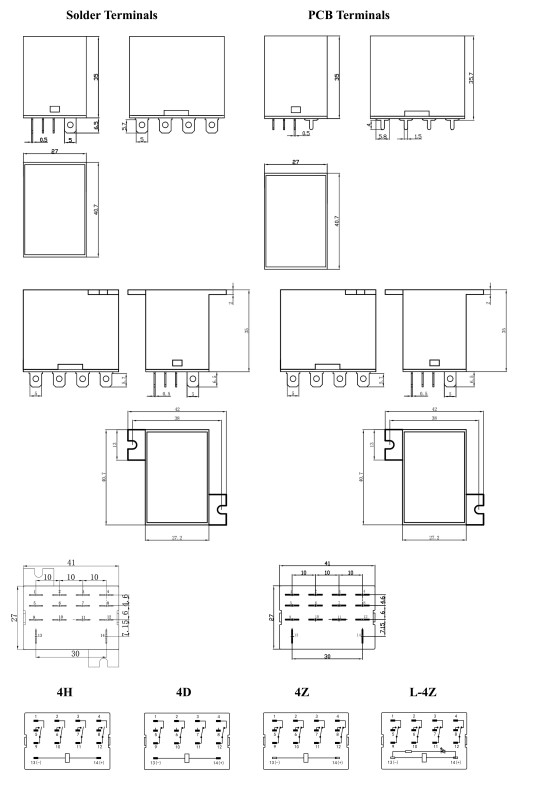

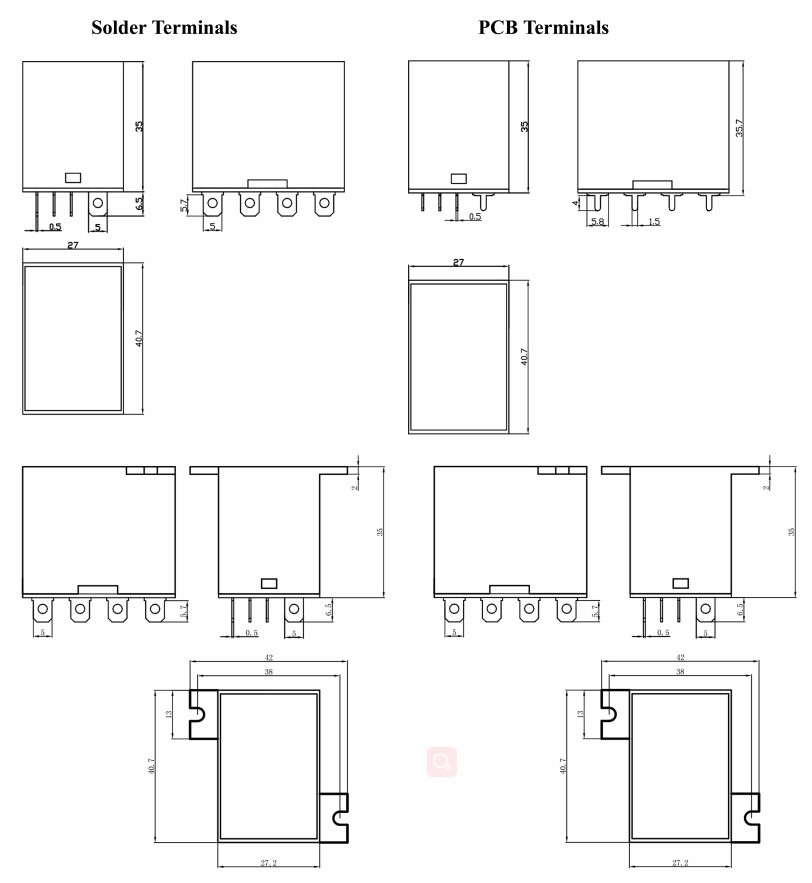

차원 | 27.3mm*41mm*35mm | |

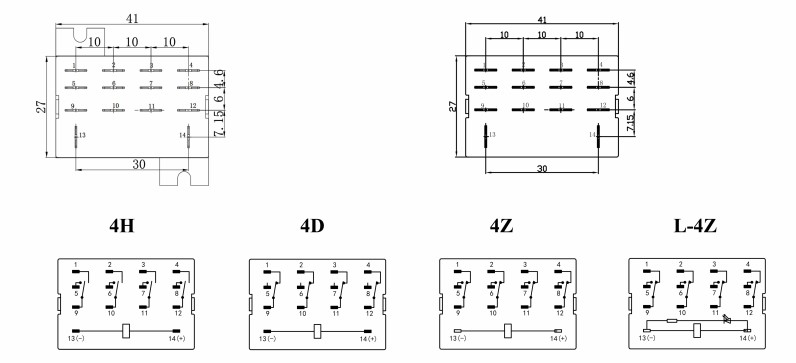

연락처 기능 | 형태 | 4z (4pdt); 4h (4pst-no); 4d (4pst-nc) |
정격 하중 | 12a | |
최대 스위칭 전압 | 240VAC/28VDC | |
접촉 저항 | ≤100mΩ | |
재료 | AG 합금 (AGSNO2) | |
전기 수명 | ≥1*105 | |
기계적 수명 | ≥1*107 | |
전압 작동 (23 ℃) | DC : ≤75%*정격 전압, AC : ≤80%*정격 전압 | |
방출 전압 (23 age) | DC : ≥10%*정격 전압, AC : ≥30%*정격 전압 | |
최대 전압 (23 ℃) | 110%*정격 전압 | |
코일 전압 | DC6-220V, AC6-380V (사용자 정의 허용) | |
코일 파워 | DC: 1.5W, AC: 3.0VA | |
픽업 시간 | ≤15ms | |
출시 시간 | ≤10ms | |
유전력 | 같은 극의 열린 접점 사이 | 1 분의 경우 1000vac |
다른 기둥의 접촉 사이 | 1 분의 경우 1000vac | |
접촉과 코일 사이 | 1 분의 1 분/4500vac 용 1500vac | |
단열성 저항 | ≥100MΩ (500VDC) | |
주변 온도 | -40°C ~ 85°C | |
주변 습도 | 45%-75%RH | |
기압 | 86-106KPA | |
충격 저항 | 10g (정현파 반파 펄스 : 11ms) | |
진동 저항 | 10-55Hz (이중 진폭 : 1.5mm) | |
설치 | DIN 레일이있는 PCB 또는 소켓 | |
무게 | 대략. 65g/개 | |
포장 | 내부에 종이 상자가있는 상자 | 300PCS/Carton,GW: 20KG, NW 19KG, 크기(mm):330×310×345 |
LY4 계전기 의 핵심은 탁월한 15A 스위칭 용량 입니다 . 이는 산업 기계 모터, 고강도 HVAC 압축기 및 대규모 조명 어레이와 같은 고전력 시스템을 관리할 수 있는 중요한 사양입니다. 과부하로 어려움을 겪는 소형 계전기와 달리 CLION LY4 계전기는 전력 집약적인 시나리오에서도 안정적인 성능을 유지하여 접점 마모 또는 회로 오류의 위험을 줄입니다.
소형 중간 전력 계전기 LY4 의 단일 코일 설계는 엔지니어와 설치자를 위한 획기적인 제품입니다. 듀얼 코일 배선의 복잡성을 제거하여 설치 시간을 단축하고 배선 오류 가능성을 최소화합니다. 또한 이 설계는 계전기의 전체 설치 공간을 줄여 혼잡한 회로 기판이나 꽉 조이는 장비 인클로저에 쉽게 통합할 수 있도록 하여 공간이 제한된 프로젝트에 이상적입니다.
소형 전자기 계전기 인 LY4의 크기는 27.3mm×41mm×35mm(CLION 기술 사양 기준)에 불과하고 무게는 장치당 약 65g입니다. 작은 크기에도 불구하고 견고한 구조를 자랑합니다. Ag 합금(AgSnO2) 접점은 부식과 마모에 강하여 ≥1×10⁵ 주기의 긴 전기 수명 과 ≥1×107 주기의 기계적 수명을 보장합니다 . 이러한 내구성으로 인해 장기간 사용 시 비용 효율적인 선택이 됩니다.
애플리케이션별 계전기와 달리 범용 LY4 계전기는 다양한 분야에 적용됩니다. 산업용 제어 패널, 가전제품(예: 대형 가전제품), 자동차 보조 시스템(예: 파워 윈도우), 심지어 새로운 에너지 장치(예: 소규모 태양광 인버터)에서도 원활하게 작동합니다. 유연성 덕분에 여러 릴레이 유형을 비축할 필요가 없어 기업의 재고 관리가 단순화됩니다.
CLION LY4 계전기는 DC 모델의 경우 1.5W, AC 모델의 경우 3.0VA의 낮은 코일 전력 소비로 에너지 효율성을 우선시합니다. 또한 광범위한 전압 맞춤화를 지원하므로 코일 전압 범위는 DC6V~DC220V, AC6V~AC380V 등 추가 어댑터 없이 글로벌 전기 시스템에 통합할 수 있습니다. 이러한 호환성은 여러 지역에서 운영되는 기업의 주요 이점입니다.
제조 공장에서는 소형 중간 전력 계전기 LY4를 사용하여 모터, 컨베이어 및 발열체를 제어합니다. 예를 들어, 금속 스탬핑 기계에서 릴레이의 15A 스위칭 용량은 모터의 시동 전류를 처리하는 반면, 단일 코일 설계 는 기계 조립 중에 빠르고 오류 없는 배선을 보장합니다. -40°C ~ 85°C의 온도에서 작동할 수 있는 계전기의 성능 덕분에 열악한 공장 환경에도 적합합니다.
난방, 환기 및 공조(HVAC) 시스템은 릴레이를 사용하여 압축기와 팬을 전환합니다. CLION LY4 계전기 의 15A 스위칭 용량은 HVAC 압축기의 높은 전류를 관리하고, 에너지 효율적인 코일은 시스템의 전체 전력 사용량을 줄입니다. 또한 접점과 코일 사이의 절연 내력이 1500VAC로 누전을 방지하여 주거용 건물과 상업용 건물에서 안전한 작동을 보장합니다.
자동차 제조업체의 경우 소형 중간 전력 계전기 LY4는 파워 윈도우, 앞유리 와이퍼 및 시트 히터와 같은 보조 기능에 이상적입니다. 컴팩트한 크기는 좁은 도어 패널이나 대시보드 인클로저에 꼭 맞으며 10G (11ms 정현파 펄스)의 충격 저항은 차량 진동을 견딥니다. Ag 합금 접점은 추운 겨울부터 더운 여름까지 극심한 온도 변화에서도 안정적인 성능을 보장합니다.
전기 오븐, 세탁기 또는 홈 시어터 앰프와 같은 대형 가전 제품에서 범용 LY4 릴레이는 안전 스위치 역할을 합니다. 이는 고전력 구성 요소에 대한 전력 흐름을 제어하여 과부하를 방지합니다. 계전기의 낮은 전력 소비는 현대 에너지 효율 표준에 부합하므로 전자 제품이 Energy Star와 같은 글로벌 인증을 충족하는 데 도움이 됩니다.
소형 중간 전력 계전기 LY4는 대부분의 산업, 상업 및 주거용 전기 시스템을 포괄하는 범위인 240VAC(교류) 또는 28VDC(직류)의 최대 스위칭 전압을 지원합니다. 이러한 전압 호환성을 통해 전압 관련 문제 없이 다양한 응용 분야에서 사용할 수 있습니다.
예. LY4 계전기는 이중 설치 옵션을 위해 설계되었습니다. 소형 전자 장치용 PCB(인쇄 회로 기판)에 직접 납땜하거나 산업용 제어 패널용 DIN 레일에 소켓을 통해 장착할 수 있습니다. 이러한 유연성 덕분에 다양한 하드웨어 설정에 쉽게 통합할 수 있습니다.
계전기의 절연 저항은 ≥100MΩ(500VDC에서 측정)입니다. 이러한 높은 저항은 접점과 코일 사이의 전기 누출을 방지하여 단락 위험을 줄이고 글로벌 안전 표준(예: IEC, UL)을 준수합니다.
