무접점 계전기 (SSR)는 반도체 부품을 사용하여 전기 회로를 전환하는 고급 유형의 계전기로, 기계적으로 움직이는 부품이 필요하지 않습니다. 기존 전기 기계 계전기와 달리 SSR은 더 빠른 스위칭 속도, 더 긴 수명, 더 조용한 작동 및 더 높은 신뢰성을 제공합니다. 이 계전기는 마모를 최소화하면서 모터, 가열 요소, 조명 시스템과 같은 고전력 장치를 제어하기 위해 산업 및 소비자 응용 분야에서 널리 사용됩니다. AC(교류) 및 DC(직류) 부하를 모두 처리하는 SSR의 기능을 이해하는 것은 매우 중요합니다. 다양한 부하에는 효율적인 스위칭을 위한 특정 설계와 고려 사항이 필요하기 때문입니다. SSR이 AC 및 DC 시스템 모두에서 작동하는 방식을 인식하면 다양한 애플리케이션에 맞는 올바른 릴레이 유형을 선택하여 다양한 산업 전반에 걸쳐 성능과 안전성을 최적화하는 데 도움이 됩니다.
무접점 계전기(SSR)는 트랜지스터나 사이리스터와 같은 반도체 부품을 사용하여 움직이는 부품 없이 전기 회로를 제어하는 전자 스위치입니다. 작은 제어 신호가 인가되면 SSR이 반도체를 활성화시켜 전류가 흐르게 합니다. SSR은 일반적으로 산업 및 소비자 애플리케이션에서 빠르고 안정적이며 조용한 스위칭에 사용됩니다.
스위칭 메커니즘 :
SSR은 전자 부품을 사용하여 회로를 전환하는 반면, 전기 기계 계전기(EMR)는 전자석을 사용하여 접점을 이동합니다.
내구성 :
SSR은 기계적 부품이 없기 때문에 더 오래 지속되는 반면, EMR은 반복적인 기계적 움직임으로 인해 시간이 지남에 따라 마모됩니다.
속도 :
SSR은 EMR보다 빠르게 전환할 수 있으므로 고속 애플리케이션에 이상적입니다.
소음 :
SSR은 자동으로 작동하는 반면 EMR은 전환 중에 '클릭'을 생성합니다.
크기와 무게 :
SSR은 기계 부품으로 인해 부피가 더 큰 EMR에 비해 더 작고 가볍습니다.
긴 수명 :
SSR은 기계적인 부품이 없기 때문에 EMR에 비해 고장이 적고 수명이 깁니다.
더 빠른 스위칭 :
SSR은 신속한 스위칭을 제공하므로 고속 애플리케이션에 적합합니다.
조용한 작동 :
SSR은 조용하게 작동하므로 소음에 민감한 환경에 이상적입니다.
에너지 효율성 :
SSR은 EMR보다 에너지 효율적이고 열 발생량이 적습니다.
신뢰성 :
SSR은 움직이는 부품이 적기 때문에 열악한 환경에서도 더욱 안정적입니다.
무접점 계전기(SSR)는 AC(교류) 및 DC(직류) 부하를 모두 처리할 수 있는 다목적 장치입니다. 그러나 AC 및 DC 애플리케이션용 SSR의 설계 및 작동은 AC 및 DC 회로의 특성이 다르기 때문에 서로 다릅니다. 다음은 각 부하 유형에 대해 SSR을 설계하는 방법과 AC 대 DC 전환과 관련된 과제에 대한 설명입니다.
SSR이 AC 부하를 처리하는 방법 :
AC 부하용으로 설계된 SSR은 일반적으로 트라이액 또는 사이리스터와 같은 구성 요소를 사용합니다. 이러한 반도체 장치는 전류가 양방향으로 흐르도록 하며 이는 AC 회로에 필수적입니다. SSR은 AC 파형의 제로 교차점을 감지하여 릴레이를 켜고 끄므로 전력 손실을 최소화하고 돌입 전류를 방지하면서 원활한 스위칭을 보장합니다.
AC 시스템의 일반적인 응용 분야 :
SSR은 다음을 포함하여 AC 전원 시스템의 고전력 장치를 제어하는 데 널리 사용됩니다.
HVAC 시스템 : 에어컨 압축기 및 팬을 제어합니다.
조명 제어 : 대형 조명 시스템의 ON/OFF 상태를 조절합니다.
히터 : 가열 요소의 전력을 관리합니다.
모터 : 모터 시작/정지 동작을 제어합니다.
SSR이 DC 회로를 제어하는 방법 :
DC 애플리케이션용 SSR은 MOSFET 또는 IGBT(절연 게이트 양극 트랜지스터)를 사용하여 DC 부하를 전환합니다. AC와 달리 DC는 한 방향으로 흐르므로 이러한 계전기는 단일 방향의 연속 전류를 처리하도록 설계되었습니다. DC 회로에서 SSR은 회로가 파손되었을 때 아크를 방지하는 등 DC 전환에 따른 고유한 문제를 관리할 수 있어야 합니다.
DC 부하에 특정 SSR이 필요한 이유 :
DC 부하에서는 AC 시스템처럼 전류가 자연스럽게 0으로 떨어지지 않기 때문에 문제가 발생합니다. DC 회로를 끄면 전류로 인해 스위치 접점 전체에 아크가 발생하여 시간이 지남에 따라 SSR이 손상될 수 있습니다. 따라서 DC 정격 SSR은 이러한 스트레스를 처리하기 위해 더 높은 전압 및 전류 정격으로 제작됩니다. 또한 스너버 회로와 같은 특수 구성 요소는 DC 부하를 전환할 때 전압 스파이크를 억제하는 데 종종 사용됩니다.
전압 및 전류 차이 :
AC 회로 : AC 회로에서는 전압과 전류의 방향이 바뀌며 각 사이클이 끝날 때 자연스럽게 0으로 떨어집니다. 스위치가 열리면 전류가 자연스럽게 '제로 아웃'되기 때문에 이렇게 하면 AC 부하 전환이 릴레이에 대한 스트레스를 덜 받게 됩니다.
DC 회로 : DC 회로에서는 전류가 한 방향으로 흐르며 자연스럽게 0으로 떨어지지 않습니다. 이렇게 하면 손상을 일으키지 않고 회로를 차단하는 것이 더 어려워집니다. DC 스위칭용 SSR은 AC 회로보다 까다로운 연속 전류 및 전압 스파이크를 처리해야 합니다.
스위칭 메커니즘 :
AC 스위칭 : AC 회로용 SSR은 일반적으로 트라이악 기반 스위칭을 사용합니다. 이를 통해 양방향으로 스위칭할 수 있고 제로 크로싱 감지의 이점을 활용하여 스위칭 잡음과 부품 마모를 줄일 수 있습니다.
DC 스위칭 : DC 회로용 SSR에는 DC 회로의 단방향 전류 흐름과 높은 스위칭 속도를 처리하도록 특별히 설계된 MOSFET 또는 IGBT가 필요합니다.

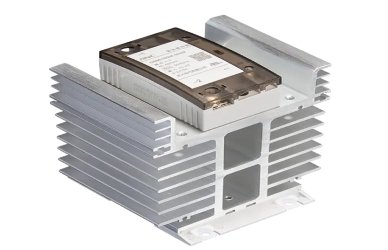

열 방출 :
DC SSR은 관리하는 연속 전류가 더 높기 때문에 AC SSR보다 더 많은 열을 발생시킬 수 있습니다. DC 애플리케이션에서 효율적인 작동을 보장하려면 적절한 방열판 및 열 관리가 필수적입니다.
무접점 계전기(SSR)는 빠르고 안정적인 스위칭, 내구성 및 효율성으로 인해 AC 및 DC 회로 모두에서 널리 사용됩니다. 다음은 각 회로 유형의 주요 응용 분야입니다.
HVAC 시스템 :
SSR은 HVAC 시스템의 압축기 , 팬 및 펌프를 제어하여 온도 및 공기 흐름 조절을 위한 부드럽고 안정적인 전환을 제공합니다.
조명 제어 :
상업용 및 산업용 조명 시스템에 사용되는 SSR은 고전류 조명 회로를 효율적으로 전환하며 디밍 애플리케이션에도 적합합니다.
발열체 :
SSR은 온수기, 오븐, 산업용 히터의 전기 발열체를 제어하는 데 사용되며, 조용한 작동으로 정밀한 온도 제어를 보장합니다.
태양광 발전 시스템 :
SSR은 태양광 패널, 인버터 및 배터리의 스위칭을 관리하므로 재생 에너지 시스템의 DC 부하를 제어하는 데 이상적입니다.
배터리 구동 장치 :
전기 자동차 및 휴대용 전원 공급 장치와 같은 배터리 구동 장치에서 SSR은 효율적인 전력 분배와 안전한 작동을 보장합니다.
자동차 회로 :
SSR은 조명, 모터 및 팬을 제어하기 위해 전기 자동차 시스템에 사용되며 자동차 애플리케이션에 내구성과 높은 신뢰성을 제공합니다.
올바른 SSR(Solid State Relay)을 선택하면 AC 또는 DC 회로에서 안전하고 효율적이며 안정적인 작동이 보장됩니다. 고려해야 할 주요 요소에 대한 지침은 다음과 같습니다.
정격 전류 :
과열 방지 및 안전을 위해 최대 부하 전류를 초과하는 정격 전류의 SSR을 선택하십시오.
전압 정격 :
SSR의 전압 정격이 회로의 작동 전압과 일치하거나 초과하는지 확인하십시오.
부하 유형(AC 또는 DC) :
AC 회로용 SSR은 일반적으로 트라이액 또는 사이리스터를 사용하는 반면, MOSFET 또는 IGBT는 효율적인 스위칭을 위해 특수 부품이 필요한 DC 회로에 사용됩니다.
스위칭 속도 :
모터 제어나 조명을 위한 고속 스위칭 등 용도에 따라 적절한 스위칭 속도를 갖춘 SSR을 선택하세요.
열 방출 :
고전류를 처리하는 SSR은 과열을 방지하고 장기적인 신뢰성을 보장하기 위해 적절한 방열판이 필요합니다.
DC 회로는 AC와 달리 전류가 지속적으로 흐르기 때문에 SSR에 더 까다롭습니다. 이는 전환 시 아크 발생 위험을 증가시킵니다. DC 부하용 특수 SSR은 MOSFET 또는 IGBT로 설계되었으며 전압 스파이크로부터 보호하고 안전한 스위칭을 보장하기 위한 스너버 회로가 포함되는 경우가 많습니다.
아니요. 단일 SSR은 일반적으로 AC 또는 DC 회로용으로 설계되지만 동시에 둘 다용으로 설계되지는 않습니다. 각 유형마다 특수 릴레이가 필요합니다.
예, DC 회로용 SSR에는 역전류 보호와 같은 추가 기능이 있는 경우가 많지만 AC SSR에는 제로 크로싱 감지 기능이 포함될 수 있습니다.
예, SSR은 산업용 가열 요소 또는 고전력 모터와 같은 시스템 제어를 위한 고전압 정격으로 제공됩니다.
예, SSR은 일반적으로 전기 기계 계전기와 관련된 기계적 마모가 없고 더 빠르고 안정적인 스위칭을 제공하므로 DC 부하에 더 효율적입니다.
무접점 계전기(SSR)는 AC 및 DC 부하 모두를 전환하는 데 있어 탁월한 다양성을 제공하므로 산업 시스템에서 가전 제품에 이르기까지 광범위한 응용 분야에 적합합니다. AC 회로용 SSR은 일반적으로 트라이액 또는 사이리스터를 사용하여 교류를 관리하지만, DC 회로용 SSR에는 연속 전류를 처리하고 아크와 같은 문제를 방지하기 위해 MOSFET 또는 IGBT와 같은 특수 구성 요소가 필요합니다. 전류, 전압, 부하 유형 등의 요소를 고려하여 특정 애플리케이션을 기반으로 올바른 SSR을 선택하는 것은 시스템의 최적 성능, 안전성 및 수명을 보장하는 데 필수적입니다. 적절한 SSR을 선택하면 안정적인 작동, 효율적인 전력 분배, 전기 부품 보호가 보장되어 회로의 전반적인 성능이 향상됩니다.
