스냅액션 스위치라고도 알려진 주요 기능은 정확성과 속도가 중요한 장치에서 정확하고 안정적인 스위칭을 제공하는 것입니다. 가전제품, 자동차 시스템 또는 산업 기계에 필요한 경우 마이크로 스위치를 올바르게 배선하면 수명과 안정적인 성능이 보장됩니다. 이 세부 가이드에서는 기본 사항부터 단계별 지침, 배선 구성, 문제 해결 및 모범 사례에 이르기까지 마이크로 스위치 배선 방법에 대해 알아야 할 모든 것을 안내합니다.마이크로 스위치는 다양한 전자 및 산업 응용 분야에서 작지만 강력한 구성 요소입니다.
마이크로 스위치 배선 과정을 시작하기 전에 마이크로 스위치가 무엇인지, 어떻게 작동하는지 이해하는 것이 중요합니다. 마이크로 스위치는 물리적 힘을 사용하여 전기 회로를 활성화하는 전기 기계 장치입니다. 이름의 '마이크로'는 스위치를 트리거하는 데 필요한 최소한의 기계적 움직임을 나타냅니다.
마이크로 스위치는 최소한의 물리적 힘으로 작동하는 스위치 유형입니다. 빠른 스냅 동작으로 회로를 켜거나 끄도록 설계되었으며 이는 매우 안정적이고 효율적입니다. 내부 메커니즘은 일반적으로 스위치를 열림 위치와 닫힘 위치 사이에서 스냅하는 스프링 장착 액추에이터를 사용합니다.
마이크로 스위치는 함께 작동하여 안정적인 스위칭을 가능하게 하는 여러 부품으로 구성됩니다.
액츄에이터(actuator) : 스위치를 작동시키기 위해 누르거나 당기거나 트리거되는 움직이는 부분.
접점 : 액츄에이터가 작동할 때 회로를 열거나 닫는 전기 부품입니다.
하우징 : 내부 부품을 보호하는 외부 케이싱입니다.
스프링(Spring) : 스위치가 작동된 후 액추에이터가 원래 위치로 돌아가도록 보장하는 스위치 내부의 스프링입니다.
특정 애플리케이션을 위해 설계된 다양한 유형의 마이크로 스위치가 있습니다. 다음은 일반적인 유형을 요약한 것입니다.
유형 | 설명 | 최고의 용도 |
기본 마이크로 스위치 | 레버 액추에이터가 있는 표준 마이크로 스위치입니다. 이는 일반적인 목적을 위한 안정적인 스냅액션 스위칭을 제공합니다. | 가전제품 등 범용 애플리케이션. |

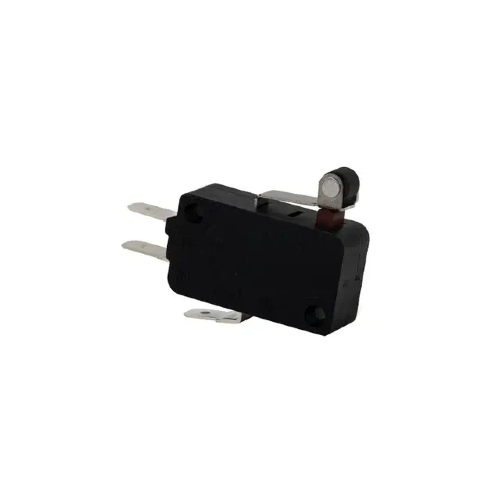

롤러 마이크로 스위치 | 보다 부드러운 작동을 위해 액추에이터에 롤러가 있어 마모가 줄어듭니다. | 컨베이어 벨트와 같이 반복적인 움직임이 있는 애플리케이션. |
초소형 마이크로 스위치 | 표준 마이크로 스위치의 소형 버전입니다. 공간이 제한된 애플리케이션에 적합합니다. | 가전제품 및 소형 장비. |
밀폐형 마이크로 스위치 | 물, 먼지 및 기타 환경 요인에 대한 저항력을 갖도록 설계되었습니다. | 실외 기계나 산업현장 등 열악한 환경. |
고전류 마이크로 스위치 | 표준 마이크로 스위치에 비해 더 높은 전류를 처리할 수 있습니다. | 자동차 및 중장비와 같은 고전력 애플리케이션. |
마이크로 스위치를 배선하기 전에 몇 가지 필수 도구와 스위치 단자에 대한 이해가 필요합니다. 배선에 필요한 구성 요소와 도구를 살펴 보겠습니다.
마이크로 스위치를 연결하려면 다음 도구가 필요합니다.
와이어 스트리퍼 : 와이어 끝의 절연체를 벗겨내는 데 사용됩니다.
드라이버 : 스위치 단자의 나사를 조이는 데 사용됩니다.
납땜 인두 : 필요한 경우 단자에 영구적인 연결을 만드는 데 사용됩니다.
멀티미터 : 연속성을 확인하고 올바른 배선을 확인합니다.
적절한 전선 : 귀하의 응용 분야에 적합한 전선 게이지입니다.
마이크로 스위치에는 일반적으로 공통(C), 정상 열림(NO) 및 정상 닫힘(NC)의 세 가지 단자가 있습니다. 올바른 배선을 위해서는 이러한 터미널을 이해하는 것이 중요합니다.
공통(C) : 이 단자는 스위치에 전원이 들어오고 나가는 중앙 연결 지점입니다.
평상시 열림(NO) : NO 단자는 기본적으로 열려 있으며 스위치가 작동될 때만 접촉됩니다.
평상시 닫힘(NC) : NC 터미널은 기본적으로 닫혀 있으며 스위치가 트리거되면 열립니다.
각 터미널은 스위치가 활성화될 때 스위치의 동작을 결정하는 데 중요한 역할을 합니다.
마이크로 스위치를 올바르게 배선하면 예상대로 작동하고 시간이 지나도 안정적으로 작동합니다. 다음은 마이크로 스위치 배선에 도움이 되는 단계별 가이드입니다.
마이크로 스위치 단자에 연결할 와이어 스트리퍼를 사용하여 절연체를 조심스럽게 제거하여 와이어를 약 1/4인치 노출시킵니다. 스위치에 과부하가 걸리지 않도록 전선의 게이지가 스위치 정격에 맞는지 확인하십시오. 전선의 끝 부분을 벗겨내는 것부터 시작하십시오 .
애플리케이션에 필요한 구성에 따라 사용할 터미널을 결정하십시오.
NO(정상 개방) 구성의 경우 전원 와이어를 공통(C) 터미널에 연결하고 로드 와이어를 NO 터미널에 연결합니다.
평상시 닫힘(NC) 구성의 경우 전원선을 공통(C) 단자에 연결하고 부하선을 NC 단자에 연결합니다.
드라이버나 납땜 인두(필요한 경우)를 사용하여 준비된 전선을 해당 단자에 연결합니다 . 나사를 조여 전선을 제자리에 고정합니다. 연결이 느슨하지 않은지 확인하십시오. 이로 인해 스위치가 불안정하게 작동할 수 있습니다.
마이크로 스위치를 배선한 후에는 사용하기 전에 테스트하는 것이 중요합니다. 멀티미터를 사용하여 구성에 따라 공통(C) 단자와 NO 또는 NC 단자 사이의 연속성을 확인합니다.
NO : 스위치가 작동될 때까지 연속성이 없어야 합니다.
NC : 스위치가 작동될 때까지 연속성이 있어야 합니다.
스위치를 수동으로 활성화하고 예상대로 작동하는지 확인하여 배선을 테스트하십시오.
마이크로 스위치는 다목적이며 애플리케이션에 따라 다양한 구성으로 배선될 수 있습니다. 다양한 용도에 대한 몇 가지 일반적인 배선 구성을 살펴보겠습니다.
NO(상시 열림) 구성에서는 스위치가 기본적으로 열려 있으며 트리거될 때만 회로를 닫습니다. 이는 특정 조건이 충족될 때만 활성화되어야 하는 장치를 제어하기 위해 가장 일반적으로 사용되는 구성입니다.
안전 인터록 : 기계가 작동하기 전에 안전 가드가 제자리에 있는지 확인하기 위해 기계에 사용됩니다.
리미트 스위치 : 컨베이어에서 움직이는 부품의 위치를 감지합니다.
NC(정상 폐쇄) 구성에서는 스위치가 기본적으로 닫혀 있어 스위치가 트리거되어 회로가 열릴 때까지 회로를 통해 전류가 흐를 수 있습니다. 이 설정은 흐름을 방해하는 긴급 상황이나 안전 조건이 없는 한 장치에 전원을 공급해야 할 때 사용됩니다.
비상 정지 버튼 : 버튼을 누르면 즉시 시스템 전원이 차단되는 산업 환경에서.
경보 시스템 : 문이나 창문이 열리는 시기를 감지합니다.
때로는 올바른 배선 절차를 따랐음에도 불구하고 여전히 문제가 발생할 수 있습니다. 다음은 몇 가지 일반적인 문제와 이를 해결하는 방법입니다.
와이어가 마이크로 스위치 단자에 제대로 연결되지 않은 경우 다음을 확인하십시오.
느슨한 나사 : 나사가 전선 끝 부분 주위에 단단히 조여져 있는지 확인하십시오.
전선 절연 : 단자와 접촉해야 하는 전선 부분에 절연체가 남아 있지 않은지 확인하십시오.
잘못된 와이어 게이지 : 와이어 게이지가 스위치의 정격 전류에 적합한지 확인하십시오.
마이크로 스위치가 예상대로 활성화 또는 비활성화되지 않으면 다음을 확인하십시오.
잘못된 터미널 연결 : NO 또는 NC 구성에 올바른 터미널이 사용되었는지 확인하십시오.
스위치 불량 : 테스트 후에도 스위치가 작동하지 않으면 스위치가 손상되었거나 결함이 있을 수 있습니다.
멀티미터를 사용하여 연속성을 확인하고 배선이 올바른지 확인하십시오. 이는 실제 회로에서 스위치를 사용하기 전에 문제를 식별하는 데 도움이 됩니다.
마이크로 스위치가 시간이 지나도 안정적으로 작동하도록 하려면 배선 시 다음 모범 사례를 따르십시오.
감전이나 손상을 방지하려면 마이크로 스위치를 배선하기 전에 항상 전원을 차단하십시오.
우발적인 단락의 위험을 줄이려면 절연 도구를 사용하십시오.
접촉 불량과 불안정한 성능을 방지하려면 각 전선이 단자에 단단히 연결되어 있는지 확인하십시오.
영구적인 연결을 위해서는 나사를 사용하는 대신 전선을 납땜하는 것이 좋습니다.
과열이나 고장을 방지하려면 올바른 와이어 게이지를 사용하고 마이크로 스위치의 정격 전류가 애플리케이션 요구 사항과 일치하는지 확인하십시오.
안정적인 성능과 수명을 보장하려면 마이크로 스위치를 올바르게 배선하는 것이 필수적입니다. 이 가이드에 설명된 단계를 따르면 산업 자동화, 가전 제품, 자동차 시스템 등 특정 애플리케이션에 맞게 마이크로 스위치를 자신있게 배선할 수 있습니다. 잠재적인 문제를 방지하려면 설치 전에 배선을 테스트하고 안전하고 안전한 연결을 위한 모범 사례를 준수하는 것이 중요합니다. 올바른 배선은 마이크로 스위치가 시간이 지남에 따라 정확하고 효율적으로 작동하도록 보장하여 비용이 많이 드는 가동 중지 시간 및 수리를 방지합니다.
Clion Electric Co., Ltd.에서는 다양한 산업의 요구를 충족하도록 설계된 고품질 마이크로 스위치를 전문적으로 제공합니다. 당사의 제품은 광범위한 응용 분야에서 오래 지속되고 안정적인 성능을 보장하도록 제작되었습니다. 귀하의 프로젝트에 맞는 전문가의 안내나 완벽한 마이크로 스위치 솔루션을 찾고 계시다면 저희에게 연락해 주시기 바랍니다. 우리 팀은 귀하가 올바른 구성 요소를 선택하고 배선 프로젝트의 성공을 보장할 수 있도록 도와드립니다. 귀하의 스위칭 요구 사항에 가장 적합한 선택을 할 수 있도록 도와드리겠습니다.
어떤 터미널도 기본적으로 열려 있지 않으며 트리거될 때만 닫힙니다. NC 터미널은 기본적으로 닫혀 있으며 트리거되면 열립니다.
마이크로 스위치는 일반적으로 저전압 제어용으로 설계되지만 특정 모델은 더 높은 전류를 처리할 수 있습니다. 스위치가 시스템의 전압 및 전류에 맞는 정격인지 확인하십시오.
반드시 그런 것은 아닙니다. 대부분의 마이크로 스위치에는 납땜이 필요하지 않은 나사 단자가 있습니다. 그러나 일부 응용 분야에서는 보다 영구적인 연결을 위해 납땜이 필요할 수 있습니다.
멀티미터를 사용하여 원하는 위치(NO 또는 NC)의 연속성을 확인하여 스위치가 작동될 때 올바르게 작동하는지 확인하십시오.
잘못된 배선은 스위치 오작동, 트리거 실패 또는 장치나 회로 손상으로 이어질 수 있습니다. 전원을 켜기 전에 항상 연결과 구성을 다시 확인하십시오.
