릴레이 소켓은 결코 단순한 필수품이 아닙니다. 이는 현대 전기 제어 시스템의 중요한 실패 지점 역할을 합니다. 부품 품질이 좋지 않으면 급격한 열 폭주, 좌절스러운 간헐적 결함, 비용이 많이 드는 시스템 가동 중지 시간이 발생하는 경우가 많습니다. 조달 및 QA 엔지니어는 오늘날 어려운 딜레마에 직면해 있습니다. 그들은 장기적인 신뢰성에 대한 절대적인 요구와 대량 구성 요소 비용의 균형을 지속적으로 유지해야 합니다. 표준 이하의 구성 요소를 수락하면 제어 패널에 직접적으로 허용할 수 없는 위험이 발생합니다.
품질을 철저히 검증하는 데 도움이 되는 표준화된 승인 프레임워크를 아래에 소개합니다. 대량 주문을 완료하기 전에 사양 정렬을 확인하고 배포 위험을 완화하는 방법을 배우게 됩니다. 우리의 지침은 엄격한 수입 검사 규칙을 설정합니다. 이를 통해 수령 팀은 신뢰할 수 있는 하드웨어와 위험한 복제품을 즉시 분리할 수 있습니다.
항상 과 배송된 배치를 상호 참조하십시오 . 재료 구성 및 치수 공차에 대한 초기 릴레이 소켓 사양
기계적 유지력과 DIN 레일 장착 안정성은 제조 일관성을 나타내는 주요 지표입니다.
전기적 수용에는 릴레이 삽입 이전에도 절연 강도 검증과 접촉 저항 테스트가 필요합니다.
엄격한 QA 프로세스 및 산업 인증(UL, CE, RoHS)에 대해 검사하는 릴레이 소켓 공급업체를 것은 하드웨어 테스트만큼 중요합니다.
표준 이하의 구성 요소에는 숨겨진 위험이 있습니다. "고스트" 간헐적 결함을 진단하는 데 셀 수 없이 많은 시간을 낭비할 수 있습니다. 이러한 파악하기 어려운 문제는 일반적으로 플라스틱 하우징 내부의 단자 장력이 좋지 않기 때문에 발생합니다. 고저항 연결은 심각한 화재 위험을 쉽게 유발할 수 있습니다. 들어오는 구성 요소 배치에 대한 "합격" 등급이 어떻게 보이는지 정의해야 합니다. 엄격한 비즈니스 문제 프레이밍을 즉시 확립하십시오. 불량한 하드웨어가 전체 시스템 무결성을 얼마나 손상시키는지 정확하게 강조해야 합니다.
결과 중심의 평가를 위해서는 사고방식을 완전히 바꿔야 합니다. 안전에 중요한 모든 구성 요소에 대해 무결함 허용 오차를 적용해야 합니다. 우리는 경험적 데이터를 기반으로 보증된 수명주기 등급을 기대합니다. 장치는 최대 부하에서도 안정적인 열 성능을 유지해야 합니다. 배송물에서 무작위 샘플을 추출할 때 완벽하게 수행되어야 합니다. 사소한 결함을 용인하면 나중에 엄청난 취약점이 발생합니다.
지금 위험 완화를 위한 확고한 기준을 설정하십시오. 철저한 승인 테스트는 나중에 현장 교체를 처리하는 것보다 훨씬 저렴합니다. 현장 장애는 고객의 신뢰를 빠르게 파괴합니다. 터미널 블록이 하나 녹으면 심각한 평판 손상이 발생합니다. 우리는 공격적인 입고 품질 관리를 통해 브랜드를 보호합니다. 모든 기본 요소를 먼저 확인해야만 강력한 시스템을 구축할 수 있습니다.
새로운 재고를 받는 즉시 엄격한 프로토콜을 수립해야 합니다. 원래 엔지니어링 회로도와 비교하여 제공된 실제 구성 요소를 직접 확인하십시오. 정확한 치수 정확도를 확인하려면 항상 기본 데이터시트를 참조하십시오. 이전 배치 치수가 현재 납품에 자동으로 적용된다고 가정하지 마십시오.
재료 검증에는 QA 팀의 세심한 주의가 필요합니다. 절연체 재료의 난연성이 적절한지 검사하십시오. UL94 V-0 안전 표준을 엄격히 준수해야 합니다. 이 등급은 화염원을 제거한 후 몇 초 내에 플라스틱이 스스로 소화되는 것을 보장합니다. 다음으로 단자 재료 구성을 확인합니다. 적절한 보호 도금을 갖춘 견고한 구리 합금을 찾으십시오. 적절한 도금은 시간이 지남에 따라 급격한 산화를 방지합니다. 값싼 황동 대체재는 습한 환경에서 빠르게 분해됩니다.
마지막으로 모든 장치에 대해 명시적인 애플리케이션 일치를 보장합니다. 하우징 정격은 회로의 연속 전류 요구 사항과 명시적으로 일치해야 합니다. 또한 의도한 부하의 전압 요구 사항을 안전하게 처리해야 합니다. 불일치로 인해 즉각적인 과열이 발생합니다. 8암페어 단자를 통해 실행되는 10암페어 부하로 인해 위험한 열 축적이 발생합니다. 우리는 설치 절차를 승인하기 전에 이러한 등급을 물리적으로 확인합니다.
핀 및 단자 무결성은 구성 요소의 물리적 수명을 결정합니다. 구부러지거나 잘못 정렬되었거나 움푹 들어간 접촉 핀이 있는지 모든 배치를 주의 깊게 확인하십시오. 삽입력과 추출력을 수동으로 테스트합니다. 하우징은 삽입된 장치를 단단히 고정해야 합니다. 과도한 힘이 필요하지 않아야 합니다. 과도한 힘을 가하면 일상적인 유지 관리 중에 섬세한 핀이 쉽게 손상됩니다. 다음과 같은 구체적인 기계적 점검을 따르십시오.
시각적 정렬 확인: 조명이 양호한 상태에서 핀 구멍을 검사합니다. 모든 금속 접점이 수평으로 평행하게 놓여 있는지 확인하십시오.
삽입력 테스트: 정상 작동이 확인된 릴레이를 베이스에 밀어 넣습니다. 긍정적이고 촉각적인 참여를 느껴야 합니다.
추출력 테스트: 장치를 당겨 빼냅니다. 약간 저항해야 하지만 공격적으로 흔들지 않고도 릴리스됩니다.
다음으로 토크와 배선 안정성을 검증합니다. 모든 단자 나사의 나사산 품질을 평가합니다. 지정된 조임 토크를 쉽게 견딜 수 있는지 확인하십시오. 플라스틱 하우징이 벗겨지거나 갈라져서는 안 됩니다. 벗겨진 스레드는 유지 관리 일정을 완전히 망치게 됩니다. 기술자는 두꺼운 전선을 안전하게 고정하기 위해 튼튼한 나사산을 사용합니다.

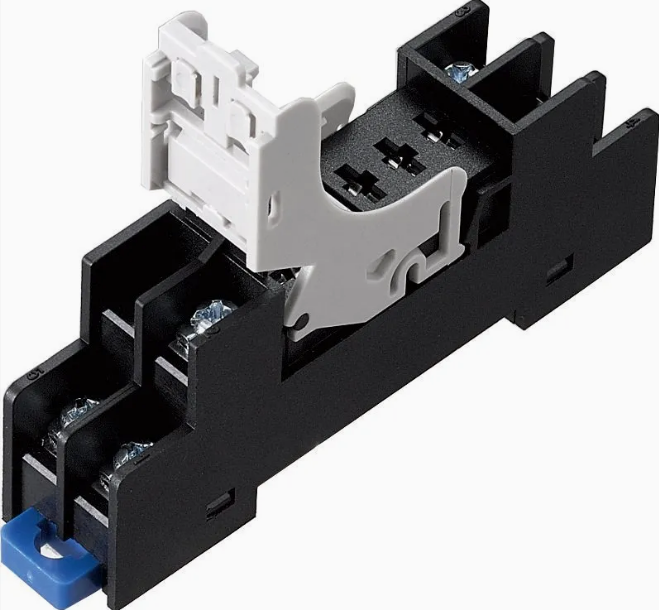

샘플 전반에 걸쳐 장착 메커니즘을 철저하게 테스트하십시오. 표준 DIN 레일에 클립으로 고정합니다. 패널 장착 구멍을 정확하게 확인하십시오. 안전하고 진동에 강한 좌석이 필요합니다. 기계 작동 중에 느슨한 부품이 덜거덕거립니다. 이 진동은 결국 유선 연결을 끊습니다. 산업 표준 확인을 위해 알려진 수요가 많은 모델에 대해 테스트를 벤치마킹하세요. nnc69k p69f05a1 산업용 릴레이 소켓은 탁월한 벤치마크를 나타냅니다. 견고한 잠금 메커니즘이 얼마나 잘 작동하는지 평가하십시오. 산업 진동에 어떻게 원활하게 저항하는지 살펴보세요. 귀하는 이러한 수준의 구조적 무결성과 일치하는 대량 주문을 원합니다.
먼저 설치 전 멀티미터 점검을 수행하십시오. 연속성을 테스트하기 위한 정확한 프로세스를 명확하게 자세히 설명합니다. 인접한 단자 사이에 잠재적인 단락 회로가 있는지 확인하십시오. 핀 30, 87, 85, 86을 조심스럽게 분리해야 합니다. 이러한 연결을 조사하면 내부 금속 브리지가 존재하지 않는지 확인할 수 있습니다. 견고한 내부 연결은 안정적인 신호 전송을 의미합니다.
다음으로 접촉 저항 평가로 넘어갑니다. 닫힌 터미널 전체에서 직접 밀리볼트 강하를 측정합니다. 저항이 높으면 내부 연결 상태가 좋지 않음을 나타냅니다. 이러한 약한 연결은 정상 부하에서 위험한 열을 발생시킵니다. 4선식 켈빈 저항 측정 방법을 사용하는 것이 좋습니다. 이 접근 방식은 테스트 리드 저항 오류를 완전히 제거합니다. 금속 표면이 깨끗하면 전압 강하가 최소화됩니다.
유전체 내전압(Hi-Pot) 테스트의 필요성을 간략하게 설명합니다. 실제 절연강도를 실제로 검증해야 합니다. 인접한 접점과 주 장착 표면 사이를 확인하십시오. 이는 예측할 수 없는 전압 스파이크 시 최대의 안전을 보장합니다. 약한 플라스틱은 전력 서지 중에 아크를 발생시킬 수 있습니다. 아크는 다운스트림의 민감한 마이크로컨트롤러를 파괴합니다.
테스트 유형 | 방법론 | 허용 가능한 벤치마크 | 실패 의미 |
|---|---|---|---|
연속성 확인 | 내부/외부 패드 전반의 디지털 멀티미터 프로브 | 단색 톤 / < 0.5Ω | 내부 흔적이 깨졌습니다. 도착하자마자 사망 |
접촉 저항 | 1A 부하에서 밀리볼트 강하 테스트 | < 50밀리옴 | 작동 중 심각한 열 축적 |
유전 강도(Hi-Pot) | 인접한 단자 사이에 1분간 1000V AC를 가합니다. | 아크나 고장이 발생하지 않음 | 과도 전압에 대한 취약성; 화재 위험 |
대량 조달을 처리할 때는 배치 일관성이 매우 중요합니다. 모든 대량 주문에는 무작위 샘플링을 사용하는 것이 좋습니다. 이는 제조 드리프트를 신속하게 감지합니다. 또한 공장 수준에서 툴링 마모를 조기에 포착합니다. 공장에서는 때때로 구매자에게 알리지 않고 자재를 교환합니다. 엄격한 흡입 샘플링을 통해 이러한 승인되지 않은 대체 제품이 조립 라인에 유입되는 것을 방지합니다.
규정 준수 신뢰성: 인증을 독립적으로 확인합니다. 최신 IEC 및 ANSI/IEEE 표준을 찾아보세요. UL 또는 CE 마크는 온라인 데이터베이스에서 확인하세요. 만료된 문서를 수락하지 마십시오.
추적성 논리: 제조업체의 배치 추적 시스템을 평가합니다. 특정 로트가 언제 어디서 생산되었는지 정확히 알아야 합니다. 우수한 추적성은 결함이 있는 실행을 신속하게 격리합니다.
RMA 및 보증: 반품 상품 승인 논리를 검토합니다. 근본 원인 분석 보고 기능에 대해 문의하세요. 견고한 장기 보증 약속을 요구합니다.
투명한 파트너는 내부 QA 데이터를 적극적으로 공유합니다. 모든 배송과 함께 자세한 테스트 보고서를 제공합니다. 문서화 프로세스를 주요 평가 요소로 간주합니다. 안정적인 하드웨어에는 안정적인 출처가 필요합니다.
몰딩 플래시와 잔해로 인해 연결이 빠르게 손상됩니다. 과도한 플라스틱 플래시가 있는지 면밀히 검사하십시오. 이는 종종 말단 공동 내부 깊숙이 숨어 있습니다. 이 미세한 플라스틱은 전기 접촉을 완전히 차단합니다. 사출 성형 공정에서는 때때로 이러한 아티팩트가 남습니다. 수령 팀은 조립이 시작되기 전에 이를 발견해야 합니다. 플래시 제거는 나중에 귀중한 기술자 시간을 낭비합니다.
상자에서 나온 도금 품질이 좋지 않은지 확인하십시오. 고르지 않은 도금 표면을 찾으십시오. 산화의 초기 징후를 즉시 발견하십시오. 흐릿하거나 변색된 금속은 제조 중 화학조가 좋지 않음을 나타냅니다. 우리는 산화된 터미널을 즉시 거부합니다. 이는 미래의 저항 문제를 보장합니다. 고품질 터미널은 밝고 일관된 마감을 유지합니다.
봄 피로는 또 다른 주요 숨겨진 문제입니다. 내부 판 스프링을 철저히 테스트하십시오. 삽입을 몇 번만 반복하면 긴장이 풀리는 경우가 많습니다. 이 특정 결함은 낮은 계층 구성 요소를 심각하게 괴롭힙니다. 테스트 장치를 20회 연결하고 분리하는 것이 좋습니다. 20번째 당김은 첫 번째 당김만큼 빡빡하게 느껴져야 합니다. 스프링이 느슨하면 마이크로 아크가 발생합니다. 마이크로아킹은 접점을 탄화시킵니다. 이 주기는 전체 어셈블리를 빠르게 파괴합니다.
눈에 보이는 결함 | 즉각적인 증상 | 제조 근본 원인 |
|---|---|---|
과도한 플라스틱 플래시 | 릴레이가 완전히 자리잡기를 거부함 | 사출 금형이 마모되었습니다. 열악한 공장 QA |
둔하고 변색된 단자 | 높은 접촉 저항; 과열 | 표준 이하의 전기도금 화학조 |
벗겨진 나사산 | 배선을 확보할 수 없습니다. 느슨한 전선 | 저급 금속 합금; 잘못된 태핑 |
느슨한 내부 스프링 | 간헐적인 회로 작동 | 부적절한 금속 템퍼링; 저렴한 재료 |
엄격한 최종 후보 선정 논리를 즉시 구현하세요. 기계적 토크 기준선을 충족하지 못하는 배치는 주저 없이 폐기합니다. 전기 저항 검사에 실패한 품목은 즉시 거부합니다. 이러한 기준을 타협하면 나중에 현장 오류가 발생할 수 있습니다. 귀하의 수령 부서에 대해 표준화된 접수 체크리스트를 수립할 것을 강력히 권장합니다. 적절하게 장비하십시오. 그들에게 적합한 멀티미터와 토크 드라이버를 제공하십시오. 불량한 도금을 시각적으로 인식하도록 교육하십시오.
제조 파트너와 함께 지속적이고 투명한 피드백 루프를 유지하십시오. 내부 테스트 데이터를 자유롭게 공유하세요. 이러한 지속적인 커뮤니케이션은 향후 배치 일관성을 보장합니다. 오늘 조치를 취하세요. 조달 SOP를 업데이트하세요. 이러한 기계적 및 전기적 프로토콜을 엄격하게 시행하십시오. 귀하의 제어 시스템은 훨씬 더 오랫동안 작동할 것입니다. 진단 가동 중지 시간이 0으로 줄어듭니다. 타협하지 않는 승인 기준은 치명적인 전기 고장에 대한 최선의 방어책입니다.
답변: 멀티미터를 연속성 또는 저항 모드로 설정하십시오. 해당 외부 나사 단자에 대해 내부 접촉 패드를 검사합니다. 견고한 내부 연결을 확인하고 싶습니다. 0Ω에 가까운 판독값은 정상적인 트레이스를 나타냅니다. 저항이 높으면 내부 파손을 의미합니다.
A: 열적 저하가 주요 원인으로 두드러집니다. 단자 나사가 느슨하거나 내부 스프링 장력이 약하면 이 문제가 발생합니다. 높은 접촉 저항을 생성합니다. 이 저항은 과도한 열을 발생시켜 결국 주변 플라스틱 하우징을 완전히 녹입니다.
A: 예, 기본 전압 및 연속성 원칙은 동일하게 유지됩니다. 그러나 산업용 버전에서는 훨씬 더 엄격한 유전체 및 토크 검증이 필요합니다. 산업 환경은 상당히 높은 전압과 지속적인 듀티 사이클을 특징으로 합니다. 표준 12V 자동차 애플리케이션보다 더 큰 물리적 견고성을 요구합니다.
