소형 제어판 설정을 위해 잘못된 구성 요소를 선택한다고 해서 조립이 지연되는 것은 아닙니다. 산업 운영 시 열 장애, 아크 결함 및 심각한 비준수 위험이 있습니다. 동일한 핀 수가 원활한 연동을 보장한다고 가정할 수도 있습니다. 그렇지 않습니다. 스위칭 장치는 고도로 표준화된 것처럼 보이지만 소켓 허용 오차는 시장 전반에 걸쳐 크게 다릅니다. 터미널 디자인과 재료 등급은 제조업체마다 크게 다릅니다.
이러한 연결이 일치하지 않으면 패널 안전과 작동 가동 시간이 저하됩니다. 이 가이드에서는 호환성을 평가하는 데 필요한 정확한 전기, 기계 및 환경 기준을 분석합니다. 연결하는 방법을 보여드립니다 소형 릴레이 통합을 위해 릴레이 소켓을 완벽하게 . 현재 용량을 확인하고, 올바른 장착 스타일을 지정하고, 올바른 터미널 기술을 선택하는 방법을 배우게 됩니다. 이러한 규칙을 적용하면 제어 시스템의 장기적인 안정성이 보장됩니다.
핀 구성은 1단계일 뿐입니다. 블레이드 크기, 피치 및 폴 수가 일치해야 하지만 열 경감 및 절연 강도에 따라 실제 호환성이 결정됩니다.
전류 정격은 부하를 초과해야 합니다. 16A 소형 전원 계전기에는 연속 부하에서 단자 성능 저하를 방지하기 위해 16A 계전기 소켓(또는 그 이상)이 필요합니다.
장착에 따라 유지 관리 속도가 결정됩니다. DIN 레일 플러그인 릴레이 소켓과 PCB 장착 베이스 중 하나를 선택하면 향후 교체 및 문제 해결 시간에 영향을 줍니다.
단자 기술로 고장률 감소: 푸쉬인 단자는 중공업 환경에서 기존 나사 단자보다 뛰어난 진동 저항을 제공합니다.
엔지니어들은 제어 패널을 신속하게 조립해야 한다는 압력에 직면하는 경우가 많습니다. 이러한 러시로 인해 심각한 구성 요소 호환성 오류가 발생합니다. 잘못된 페어링으로 인한 기계적 결과를 이해하면 비용이 많이 드는 시스템 오류를 방지할 수 있습니다.
많은 기술자들이 보편적인 호환성을 가정하는 함정에 빠집니다. 그들은 일치하는 핀 레이아웃이 다양한 브랜드에서 안전한 작동을 보장한다고 믿습니다. 이것은 위험한 오해이다. 에 장치를 연결할 수도 있습니다 . 장치가 적합하다는 이유로 임의의 그러나 블레이드 두께와 접촉 장력은 밀리미터 단위로 다양합니다. 연결이 느슨하면 물리적 접촉 영역이 줄어듭니다. 이러한 열악한 결합 장력은 마이크로 아크를 직접적으로 유발합니다. 시간이 지남에 따라 마이크로 아크는 단자 도금을 파괴하고 전체 회로를 손상시킵니다. 릴레이 베이스
표준 이하의 재료는 뚜렷한 국지적 가열 문제를 야기합니다. 고품질 스위칭 장치를 저급 베이스와 결합하면 베이스가 병목 현상이 발생합니다. 베이스 내부의 열등한 금속은 전기 흐름에 저항합니다. 저항은 연속 작동 중에 열을 발생시킵니다. 이 열 축적은 주변 플라스틱을 굽습니다. 두 구성 요소의 수명이 급격히 저하됩니다. 또한 플라스틱이 녹으면 값비싼 UL/IEC 패널 인증이 즉시 무효화될 수 있습니다.
산업 환경은 제어 캐비닛을 처벌합니다. 중장비는 지속적으로 저주파 진동을 생성합니다. 소켓에 적절한 고정 클립이 없으면 이러한 진동으로 인해 플러그인 구성 요소가 천천히 분리됩니다. 계획되지 않은 가동 중지 시간으로 인해 제조 시설에 분당 수천 달러의 비용이 발생합니다. 기계적 보안을 중심으로 구성 요소를 선택하면 이러한 갑작스러운 연결 끊김을 방지할 수 있습니다.
일반적인 실수:
서로 다른 구성 요소 브랜드 간의 미세한 허용 오차를 무시합니다.
8A 부하를 가정하면 16A 장치에 10A 베이스가 허용됩니다.
진동이 심한 구역에 고정 클립을 설치하는 것을 잊어버렸습니다.
적절한 베이스를 선택하려면 체계적인 평가가 필요합니다. 안전한 작동을 보장하려면 세 가지 고유한 엔지니어링 치수를 정렬해야 합니다.
전압과 전류 용량의 일치는 협상할 수 없습니다. 베이스는 공칭 부하뿐만 아니라 시스템의 최대 고장 전류를 처리해야 합니다. 지정하는 것은 절대적으로 중요합니다. 고용량 소형 장치를 배치할 때 기본 등급을 다운그레이드하면 내부 버스 바가 과열됩니다. 16A 릴레이 소켓을
절연 내력도 확인해야 합니다. 이 측정법은 플라스틱 하우징이 파손되기 전에 견딜 수 있는 최대 전압을 정의합니다. 코일-접점 절연 전압을 확인하십시오. 그런 다음 극 간 절연을 확인합니다. 높은 유전 강도는 전력 서지 중에 위험한 교차 회로 아크를 방지합니다.
물리적 폼 팩터는 즉각적인 호환성을 요구합니다. 둥근 핀 설정과 비교하여 블레이드 스타일 구성을 평가해야 합니다. 블레이드 스타일 단자는 일반적으로 Omron MY/LY 시리즈 동급 제품과 쌍을 이룹니다. 둥근 핀 구성은 구형의 견고한 산업용 타이머를 지배합니다. 다음으로 극수를 정확하게 일치시키세요. 단극(SPDT), 이중극(DPDT) 또는 4극(4PDT) 설정이 정렬되어 있는지 확인하십시오. 마지막으로, 삽입 중에 핀이 구부러지지 않도록 피치 간격 공차를 주의 깊게 확인하십시오.
산업용 부품은 엄격한 안전 인증을 요구합니다. 베이스 자체에 대한 독립적인 승인을 찾아보세요. 자체 UL508, CE 또는 CSA 표시가 있어야 합니다. 상부 장치의 인증이 하부 베이스를 덮는다고 가정하지 마십시오. 가연성 등급을 엄격하게 평가하십시오. 산업 제어 환경에는 UL94 V-0 등급 플라스틱을 사용하십시오. 이 플라스틱은 10초 이내에 스스로 소화되어 캐비닛 화재가 확산되는 것을 방지합니다.
평가 차원 | 주요 매개변수 | 엔지니어링 표준 |
|---|---|---|
전기적 용량 | 전류 및 유전 강도 | 16A 제한과 일치하거나 초과합니다. >2000V AC 절연 |
기계적 레이아웃 | 핀 스타일 및 피치 | 블레이드 대 라운드 핀; 정확한 mm 피치 매칭 |
재료 안전 | 가연성 등급 | UL94 V-0(자기소화성) |
엔지니어는 공간적 제약과 유지 관리 요구 사항에 따라 장치를 다르게 장착합니다. 특정 배포 환경에 적합한 장착 스타일을 선택해야 합니다.

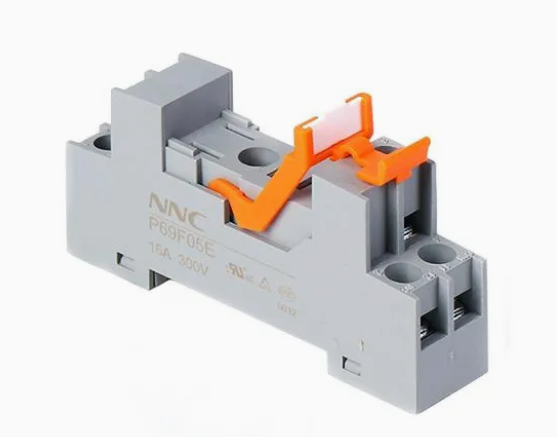

이 모듈식 장치는 표준 35mm 금속 레일에 직접 미끄러집니다. 이는 제어판 및 자동화 캐비닛에 대한 산업 표준을 나타냅니다. 고품질 DIN 레일용으로 설계된 이러한 모델을 평가할 때 레일 그립 강도를 테스트하십시오. 그립이 약하면 배선 중에 장치가 옆으로 미끄러지는 원인이 됩니다. 수평 패널 공간을 절약하기 위해 너비 공간을 평가합니다. 마지막으로 와이어 라우팅 로직을 분석합니다. 최고의 설계는 코일 입력 단자를 고전압 부하 단자와 물리적으로 분리합니다. 플러그인 릴레이 소켓을 사용하면 신속한 현장 교체가 가능합니다.
엔지니어는 대량 생산되는 OEM 전자 장치 및 소형 모터 컨트롤러용 PCB 마운트를 지정합니다. 이 장치는 회로 기판에 직접 납땜됩니다. 여기서 평가 기준은 제조 현실에 크게 맞춰집니다. 웨이브 납땜 내열성을 확인해야 합니다. 플라스틱은 공장 납땜 공정 중에 휘어질 수 없습니다. 스탠드오프 높이를 주의 깊게 측정하십시오. 적절한 스탠드오프 간격을 통해 하우징 아래에서 화학적 플럭스 세척이 가능합니다. 보드 크기를 줄이는 데에는 공간 최적화가 여전히 중요합니다.
일부 환경에서는 표준 DIN 레일이 쓸모없게 됩니다. 무거운 운송 장비 및 자동차 베이에서는 극심한 다축 흔들림이 발생합니다. 패널 마운트 베이스는 금속 섀시에 직접 나사로 고정됩니다. 이는 비교할 수 없는 기계적 강성을 제공합니다. 이를 조달할 때 플랜지 내구성을 평가하십시오. 나사 토크로 인해 얇은 플라스틱 플랜지가 깨집니다. 나사 구멍 장착 공차를 확인하여 미리 뚫린 섀시 플레이트와 정렬되는지 확인하십시오.
장착 카테고리 | 최고의 애플리케이션 환경 | 1차 선택 기준 |
|---|---|---|
DIN 레일 마운트 | 산업용 제어 패널 | 레일 그립력, 배선 분리성 |
PCB 마운트 | OEM 보드 양산 | 웨이브 솔더 저항, 스탠드오프 높이 |
섀시 마운트 | 대형 운송 / 자동차 | 플랜지 두께, 나사 구멍 내구성 |
구성 요소 선택은 최종 제품을 조립하는 전기 기술자에게 영향을 미칩니다. 터미널 디자인과 액세서리는 팀이 패널을 구축하고 유지하는 속도를 결정합니다.
배선 인터페이스 유형은 캐비닛의 장기적인 신뢰성을 정의합니다. 당신은 두 가지 주요 선택에 직면합니다:
나사 단자: 이는 전통적이고 비용 효율적인 표준으로 남아 있습니다. 다양한 와이어 게이지를 쉽게 수용합니다. 그러나 여전히 풀림에 매우 취약합니다. 열 순환과 기계 진동으로 인해 시간이 지남에 따라 나사가 빠지게 됩니다. 아크 결함을 방지하려면 일상적인 토크 유지 관리 프로그램이 필요합니다.
푸시인 플러스/스프링 클램프 단자: 이러한 현대적인 디자인은 설치 시간을 대폭 단축합니다. 연속적인 진동 방지 연결을 제공합니다. 내부 스프링은 온도 변화에 관계없이 일정한 장력을 유지합니다. 그러나 AWG(와이어 게이지) 제한을 엄격하게 준수해야 합니다. 전기 기술자는 삽입하기 전에 연선에 페룰을 압착해야 합니다.
전문적인 환경에서는 베어 베이스가 단독으로 작동하는 경우가 거의 없습니다. 견고한 시스템을 구축하려면 추가 액세서리가 필요합니다. 위한 중요한 추가 사항을 살펴보겠습니다 소형 전원 릴레이 배포를 .
고정 클립/이젝터 레버: 이는 절대적으로 필수입니다. 상부 유닛을 단단히 고정합니다. 반전된 위치나 진동이 심한 구역에 패널을 장착할 때 필요합니다. 이젝터 레버는 유지 관리 중에 기술자의 손가락도 보호합니다.
보호 모듈: 코일 스위칭은 손상을 주는 전압 스파이크를 생성합니다. 플러그인 배리스터, RC 회로 또는 플라이백 다이오드를 설치하려면 공간이 필요합니다. 이 소형 모듈은 과도 전압을 흡수하고 민감한 PLC 출력을 보호합니다.
마커 태그: 대규모 패널은 적절한 라벨이 없으면 혼란스러운 미로처럼 보입니다. 스냅인 마커 태그는 중요한 구성을 제공합니다. 긴급 문제 해결 중에 안전하고 효율적인 사용자 경험을 보장합니다.
배선 모범 사례: 항상 저전압 코일 와이어를 고전압 부하 와이어에서 멀리 배치하십시오. 이러한 분리를 물리적으로 강제하려면 논리적 격리 기반을 사용하세요. 단자대 외부에 노출된 구리가 노출되지 않도록 배선 절연체를 정확하게 벗겨냅니다.
기술 이론에서 구매로 전환하려면 엄격한 조달 논리가 필요합니다. BOM(Bill of Materials)을 확실하게 마무리하려면 다음 단계를 따르세요.
절대 호환성을 추측하지 마세요. 항상 제조업체의 데이터시트를 열어보세요. "권장 소켓" 섹션을 찾으세요. 제조업체는 이러한 쌍을 이루는 구성요소를 동시에 엔지니어링합니다. 양쪽 절반에 정확히 동일한 브랜드를 사용하면 정확한 접촉 장력이 보장됩니다. 또한 보증 범위도 보호합니다. 일치하지 않는 장치에 결함이 있는 경우 제조업체는 보증 청구를 즉시 무효화합니다.
공급망 부족으로 인해 브랜드를 혼합해야 하는 경우가 있습니다. 전환해야 할 경우 감사인처럼 행동하십시오. 정확한 핀 치수를 밀리미터 단위로 확인하세요. 블레이드 두께와 너비를 엄격하게 확인하십시오. 접점 재료 호환성을 조사하십시오. 갈바닉 부식으로 인해 연결이 손상될 수 있으므로 주석 도금 핀을 황동 소켓과 결합하지 마십시오. 이러한 물리적 차원을 연구하면 치명적인 운영 오류를 예방할 수 있습니다.
맹목적으로 수천 단위를 주문하지 마십시오. 먼저 대리점에 엔지니어링 샘플을 요청하십시오. 도착하면 물리적 결합력을 테스트하십시오. 좋은 산업용 릴레이 소켓을 사용하려면 장치를 장착하기 위해 확실하고 의도적인 압력이 필요합니다. 와이어 삽입 느낌을 평가합니다. 조립 기술자에게 샘플을 제공하십시오. 단자 나사가 쉽게 벗겨지는지 물어보십시오. 푸시인 스프링이 페룰을 단단히 고정하는지 물어보십시오. 물리적 검증은 항상 종이 사양보다 우선합니다.
스위칭 장치에 맞는 장착 베이스를 맞추는 것은 중요한 엔지니어링 결정을 의미합니다. 여기에는 엄격한 열 관리, 기계적 안정성 및 패널 수명 계획이 포함됩니다. 이러한 베이스는 일반 상품으로 취급할 수 없습니다. 허용 오차, 가연성 등급 및 단자 설계에 따라 전체 전기 시스템의 안전이 결정됩니다.
UL 및 CE 마크가 있는 인증된 구성 요소에 우선순위를 두십시오. 결함 조건을 안전하게 처리하려면 전류 정격을 완벽하게 일치시키십시오. 푸시인 단자와 적절한 고정 클립을 채택하여 조립 효율성을 고려하십시오. BOM을 마무리한 후 데이터시트를 꼼꼼하게 검토하세요. 대량 주문하기 전에 결합력을 테스트하기 위해 실제 샘플을 요청하십시오. 다음 단계를 따르면 견고하고 안정적이며 유지 관리가 쉬운 제어판이 보장됩니다.
A: 기술적으로는 작동할 수 있지만 전기 설계 모범 사례를 위반하고 패널 검사에 실패할 수 있습니다. 소켓의 내부 버스 바가 갑작스러운 오류 전류를 처리할 수 있도록 항상 릴레이의 최대 정격과 일치하거나 초과하십시오.
A: 아니요. 핀 수가 완벽하게 일치하더라도 블레이드 두께, 피치 간격 및 잠금 메커니즘은 제조업체마다 크게 다릅니다. 구성요소를 페어링하기 전에 항상 기술 데이터시트의 치수 도면을 확인하십시오.
A: 클립은 기계적 진동, 운송 충격 또는 열팽창으로 인해 릴레이가 분리되는 것을 방지합니다. 이는 일관된 전기 접촉을 보장하고 국부적인 가열이나 갑작스러운 작동 중단 시간을 방지합니다.
A: 논리적 절연 소켓은 코일 입력 단자를 고전압 부하 단자에서 물리적으로 분리합니다. 이러한 설계로 안전성이 획기적으로 향상되고, 절연내력이 증가하며, 제어반 내부의 배선 정리가 더욱 깔끔해집니다.
