계전기의 크기를 줄이면 시스템 설계 전반에 걸쳐 심각한 열 고장이 발생할 위험이 있습니다. 반대로, 대형화는 귀중한 PCB 공간을 낭비하고 초기 재료 비용을 극적으로 부풀립니다. 엔지니어들은 이러한 물리적 제약과 엄격한 예산 한도의 균형을 맞추는 끊임없는 딜레마에 직면합니다. 최신 하드웨어 애플리케이션에는 정확한 로드 매칭이 필요합니다. 전기 자동차 충전소, 배터리 에너지 저장 시스템, 태양광 인버터는 일반적인 경험 법칙에 의존할 수 없습니다. 장기적인 시스템 신뢰성을 보장하려면 정확한 데이터가 필요합니다.
이 가이드는 엔지니어링 및 조달 팀을 위한 강력한 프레임워크를 제공합니다. 우리는 귀하가 복잡한 시스템 요구 사항을 정확한 구성 요소 용량에 맞춰 조정할 수 있도록 도와드립니다. 안전 등급을 확인하고 필수 규정 준수를 보장하는 방법을 배우게 됩니다. 이러한 사양 전략을 숙지하면 설계 효율성을 극대화하고 불필요한 생산 마찰을 제거할 수 있습니다.
연속 부하와 최대 부하를 구별하는 것부터 시작하세요. 정상 상태 운반 용량은 구성 요소가 일상적인 작업을 어떻게 처리하는지를 나타냅니다. 그러나 모든 스위칭 구성 요소는 피크 전류 또는 돌입 전류를 안전하게 차단해야 합니다. 설계가 이러한 갑작스러운 전기 스파이크를 처리할 수 없으면 심각한 접촉 용접 위험이 있습니다. 용접은 비상 시 회로가 열리는 것을 방지하기 때문에 즉각적인 안전 위험을 초래합니다.
다음으로 직류(DC) 부하와 교류(AC) 부하를 주의 깊게 평가하십시오. 직류 스위칭은 독특한 물리학적 과제를 제시합니다. AC 부하는 자연적으로 초당 수십 번씩 0 전압 임계값을 초과합니다. 이 제로 크로싱은 전기 아크를 자동으로 차단합니다. DC 아크는 지속적으로 유지됩니다. 따라서 견고한 신에너지 계전기는 자기 파열을 구현해야 합니다. 이러한 특수 구조는 아크를 바깥쪽으로 강제하여 내부 접점이 손상되기 전에 빠르게 소멸시킵니다.
시스템 전압 매개변수는 기본 절연 요구 사항을 결정합니다. 최대 작동 전압이 높을수록 더 큰 절연 내력이 필요합니다. 절연 강도는 절연체가 파괴되기 전에 견딜 수 있는 전압의 양을 결정합니다. 또한 적절한 공간거리와 연면거리도 계산해야 합니다. 공간거리는 두 도체 사이의 공기를 통과하는 최단 경로를 나타냅니다. 크리피지는 절연 표면을 따른 최단 경로를 나타냅니다. 산업 표준은 예상되는 전압 스파이크를 기준으로 특정 거리를 규정합니다. PCB 설치 공간을 마무리하기 전에 항상 이러한 매개변수를 확인하십시오.
접촉 저항은 여전히 열 관리의 중요한 지표입니다. 낮은 접촉 저항으로 과도한 발열을 적극적으로 방지합니다. 닫힌 접점을 통해 전류가 흐르면 물리적 저항으로 인해 열 에너지가 생성됩니다. 이 국부적인 열은 회로 기판의 부품 간격에 직접적인 영향을 미칩니다. 접촉 저항이 낮은(종종 한 자릿수 밀리옴으로 측정됨) 부품을 선택하면 장치를 서로 더 가깝게 패키징할 수 있습니다. 은주석 산화물(AgSnO2) 접점은 우수한 저항 특성을 제공합니다.
현실적인 배포 조건을 기반으로 내구성 등급을 평가해야 합니다. 평가합니다 . 예상 수명주기 데이터를 분석하여 기계적 내구성은 활성 전기 부하 없이 수명을 측정합니다. 전기적 내구성은 최대 작동 전류 하에서 생존을 측정합니다. 전기적 수명은 항상 기계적 수명보다 상당히 짧습니다. 구매자는 특정 수명주기 테스트 보고서를 요청하는 것이 좋습니다. 이러한 테스트가 정확한 유도성 또는 용량성 부하 유형을 반영하는지 확인하십시오. 새로운 에너지 계전기 사양을
코일 전력 소비는 전체 열 예산에 심각한 영향을 미칩니다. 유지 전류를 유지하면 장기간에 걸쳐 꾸준한 열이 발생합니다. 이러한 지속적인 소모는 전체 시스템 효율성을 저하시킵니다. 래칭 메커니즘은 많은 프로젝트에 현명한 대안을 제공합니다. 상태가 변경되는 동안에만 전력이 필요합니다. 일단 걸리면 추가 전력을 소비하지 않고도 위치를 유지합니다. 비래칭 설계는 닫힌 상태를 유지하기 위해 지속적인 전력을 끌어옵니다. 귀하의 지원서를 주의 깊게 평가하십시오. 래칭 구성 요소는 종종 에너지 저장 인클로저에 대해 매우 우수한 열 프로필을 제공합니다.

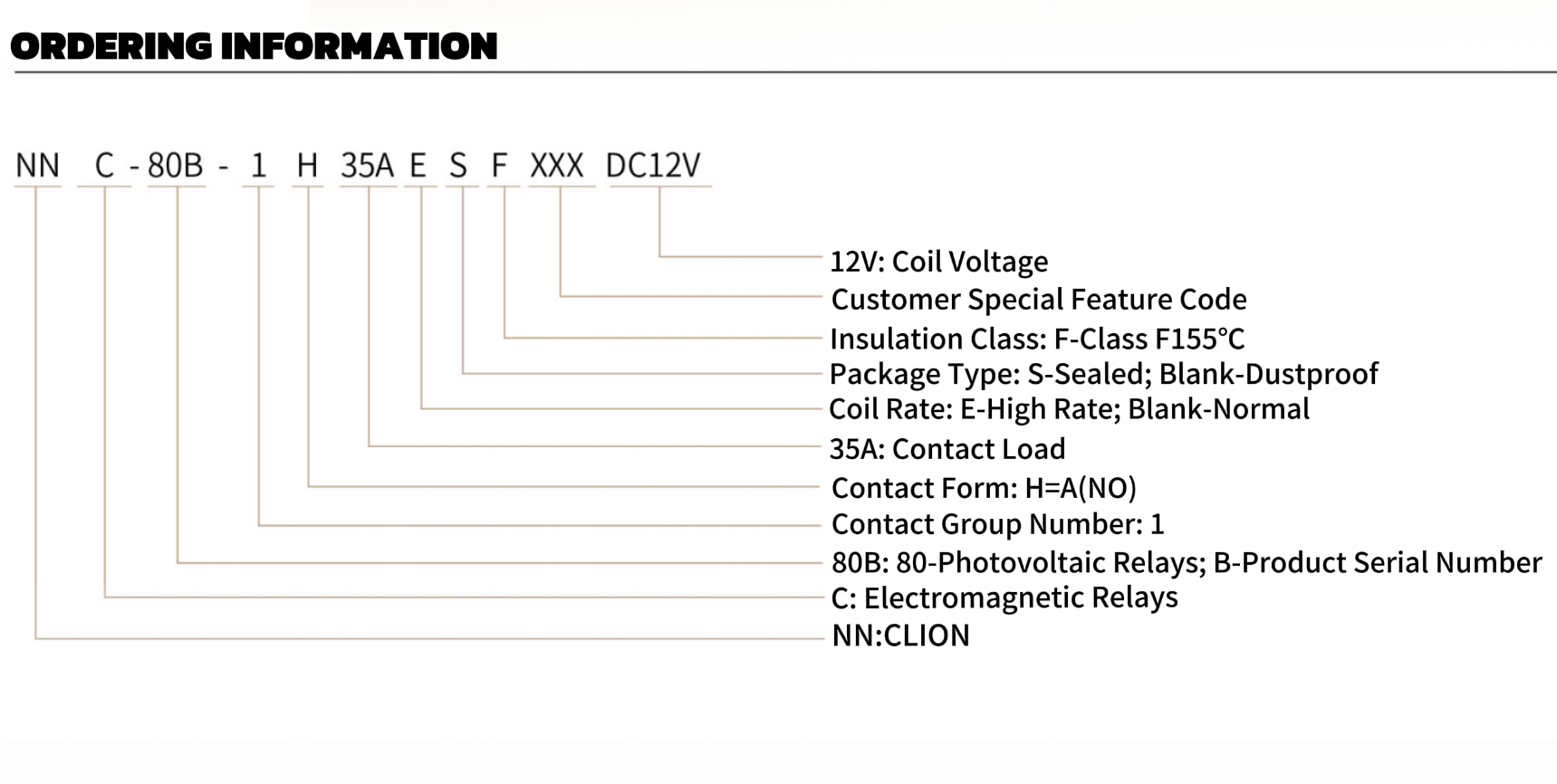

표준화된 용량 프로필은 조달 프로세스를 크게 단순화합니다. 35암페어 용량은 널리 사용되는 여러 상업용 애플리케이션에 완벽하게 맞습니다. 이 등급은 7kW~11kW 주거용 EV 충전기에 이상적입니다. 또한 중간 스트링 태양광 인버터 및 보조 배터리 에너지 저장 모듈에도 적합합니다. 이러한 공통 애플리케이션을 일치시키면 비용이 많이 드는 맞춤형 엔지니어링의 필요성이 줄어듭니다. 검증된 프로파일을 사용하면 현장에서 예측 가능한 성능이 보장됩니다.
열 관리에는 적절한 재료 절연이 필요합니다. 클래스 F 절연은 최대 155°C까지 안전한 연속 작동을 보장합니다. 이 특정 온도 임계값은 밀폐된 환경에서 필수입니다. 단단히 포장된 전자 장치 인클로저는 주변 열을 빠르게 가두어 둡니다. 클래스 F 재료는 고급 폴리에스테르 수지를 사용합니다. 이러한 소재는 열악한 열 조건에서 코일 성능 저하를 방지합니다. 클래스 B 절연은 최대 130°C까지만 유지됩니다. 이렇게 낮은 등급은 현대 에너지 응용 분야에서 조기 고장으로 이어지는 경우가 많습니다.
규정 준수는 제품 안전 및 시장 진입을 위한 기준을 형성합니다. 명시적으로 소싱하면 35ulf 등급의 Rohs 신 에너지 부품을 최종 제품 인증 중 마찰이 최소화됩니다. UL(Underwriters Laboratories) 인증은 엄격한 북미 안전 표준을 다루고 있습니다. RoHS(유해 물질 제한) 규정은 엄격한 유럽 환경 규정을 충족합니다. 완벽하게 호환되는 부품을 조기에 지정하면 나중에 비용이 많이 드는 재설계 시간을 수개월 절약할 수 있습니다.
절연 등급 온도 등급 비교
| 절연 등급 | 최대 작동 온도 | 일반적인 적용 환경 | 열 저하 위험 |
|---|---|---|---|
| 클래스 A | 105°C | 기본 가전제품 | 밀폐형 전력 시스템에서 높음 |
| 클래스 B | 130°C | 표준 산업 제어 | 최대 부하 중에는 보통 |
| F급 | 155°C | 전기차 충전기, BESS, 태양광 | 지속적인 운영 시 낮음 |
| 클래스 H | 180°C | 익스트림 항공우주/군사 | 최소한이지만 종종 비용이 많이 듭니다. |
PCB 통합은 상당한 물리적 레이아웃 문제를 야기합니다. 터미널 레이아웃과 함께 물리적 공간을 분석해야 합니다. 두꺼운 구리 트레이스는 신중한 라우팅 기술이 필요합니다. 트레이스 폭을 최적화하지 못하면 심각한 열 제한이 발생할 위험이 있습니다. 전류 전달 트레이스 계산에 대해서는 IPC-2221 표준을 엄격하게 따르십시오. 열악한 납땜 접합도 최대 전류 용량을 제한합니다. 웨이브 솔더링 프로필이 부품 제조업체 권장 사항과 완벽하게 일치하는지 확인하십시오.
환경적 스트레스 요인은 부품 수명을 빠르게 단축시킵니다. 전기 자동차 응용 분야에서는 지속적인 물리적 진동이 발생합니다. 실외 태양광 어레이는 높은 습도와 지속적인 먼지 유입에 직면해 있습니다. 밀봉된 구성이나 플럭스 없는 구성을 평가하는 것이 좋습니다. 완전히 밀봉된 플라스틱 인클로저는 내부 금속 접점을 대기 오염으로부터 보호합니다. 이러한 보호 기능은 산화를 방지하고 낮은 접촉 저항을 유지합니다.
PCB 통합을 최적화하려면 다음과 같은 중요한 단계를 따르십시오.
어떤 희생을 치르더라도 과도한 사양을 피하십시오. 단순히 사용 가능한 가장 큰 구성 요소를 구매하는 것은 심각한 결함이 있는 전략을 나타냅니다. 더 큰 구성 요소에는 더 무거운 뼈대가 포함되어 있습니다. 이로 인해 질량이 증가하면 훨씬 더 높은 코일 드로우가 필요합니다. 질량이 클수록 작동 시간도 훨씬 느려집니다. 휴식 시간이 느릴수록 아크 지속 시간이 늘어납니다. 게다가 크기가 너무 큰 부품은 BOM에 불필요한 비용을 추가합니다. 검증된 엔지니어링 요구 사항에 맞게 용량을 일치시키십시오.
제조 추적성은 신뢰할 수 있는 제조 파트너를 정의합니다. 자격을 갖춘 신에너지 릴레이 공급업체는 모든 배송에 대해 투명한 문서를 제공해야 합니다. 모든 배치에 대해 포괄적인 EOL(End of Line) 테스트 보고서를 요구합니다. 정확한 내부 물리적 정렬을 확인하는 X-Ray 검사 데이터를 요청하세요. 세분화된 배치 추적성을 통해 현장 문제를 신속하게 격리하고 해결할 수 있습니다. 추적성이 부족하면 공급망에 허용할 수 없는 책임이 발생합니다.
기성 옵션과 사용자 정의의 이점을 고려하십시오. 표준 구성 요소는 훨씬 더 빠른 리드 타임을 제공합니다. 또한 예측 가능성이 높은 기본 성능을 제공합니다. 그러나 특정 로직 보드에는 맞춤형 코일 전압이 필요할 수 있습니다. 고유한 터미널 구성에는 맞춤형 도구도 필요합니다. 연장된 초기 리드타임과 장기적인 엔지니어링 이점을 비교해보세요. 고품질 파트너는 맞춤형 터미널 설계를 위한 신속한 프로토타이핑을 제공합니다.
전반적인 공급망 탄력성을 신중하게 평가하십시오. 제조업체의 총 생산 능력을 평가합니다. 이전 글로벌 시장 변동 중에 리드 타임 안정성을 조사합니다. 제품이 시장 점유율을 확보함에 따라 생산량 증가를 쉽게 처리해야 합니다. 구리나 은과 같은 원자재의 2차 소싱에 대해 문의하세요. 탄력적인 제조 파트너는 최종 조립 공장에서 치명적인 라인 중단을 방지합니다.
최적의 용량을 선택하려면 신중한 엔지니어링 균형이 필요합니다. 열 관리 한계와 전기 사양을 비교해야 합니다. 엄격한 규제 준수는 현대 프로젝트에서 전혀 협상할 수 없는 상태입니다. Precision은 까다로운 환경에서도 안정적인 장기 성능을 보장합니다.
기술 구매자는 최대 부하 요구 사항을 즉시 감사할 것을 권장합니다. 최종 후보 공급업체로부터 자세한 사양 시트를 요청하십시오. 물리적 검증을 시작하려면 지금 엔지니어링 샘플을 주문하십시오. 이제 사전 예방적 테스트를 통해 내일 발생할 수 있는 치명적인 현장 오류를 예방할 수 있습니다.
A: 연속 부하 요구 사항보다 20~25%의 표준 엔지니어링 마진을 적용하십시오. 이 마진은 밀폐된 인클로저 내에서 예상치 못한 열 발산 한계를 설명합니다. 25%를 초과하여 과대평가하면 공간이 낭비되고 코일 전력 소비가 불필요하게 증가합니다.
A: 클래스 F 절연체는 최대 155°C의 연속 작동 온도를 안전하게 견딜 수 있습니다. 클래스 B의 최대 온도는 130°C입니다. 태양광 및 EV 애플리케이션에서 밀폐된 전자 장치의 온도는 종종 130°C를 초과합니다. 클래스 F는 조기 수지 분해 없이 안정적인 성능을 보장합니다.
A: 폐쇄형 오류는 심각한 안전 위험을 초래합니다. 이를 통해 제어되지 않은 전력을 그리드나 손상된 구성 요소로 역공급할 수 있습니다. 이러한 치명적인 결함을 방지하려면 자기 파열 및 용접 방지 접점 재질을 갖춘 특수 릴레이를 사용해야 합니다.
A: 아니요. 표준 산업용 계전기에는 특수한 DC 아크 차단 구조가 없습니다. 또한 최신 에너지 그리드에 필요한 특정 고전압 규정 준수 등급이 부족한 경우가 많습니다. 이러한 높은 스트레스 환경에서 표준 구성 요소를 사용하면 조기 현장 오류가 사실상 보장됩니다.
