고출력 컴팩트하고 견고한 디자인 JQX-65F

제품 설명: NNC71J(JQX-65F) 전원 릴레이

모델: NNC71J(JQX-65F)

개요: NNC71J(JQX-65F)는 상당한 스위칭 기능이 필요한 까다로운 애플리케이션을 위해 설계된 고전력 전자기 계전기입니다.견고한 구조와 60.2mm x 45mm x 46mm의 컴팩트한 폼 팩터를 갖춘 이 계전기는 다양한 전기 및 산업 환경에서 안정적인 성능을 제공하도록 설계되었습니다.

주요 특징들:

1. 견고한 구조: 이 계전기는 충격과 진동에 강한 견고한 구조를 갖추고 있어 긴 작동 수명과 CE 표준 준수를 보장합니다.

2. 높은 정격 부하: 최대 60A의 상당한 스위칭 용량을 제공하므로 고전력 애플리케이션에 적합합니다.

3. 유연한 접점 배열: NNC71J는 상시 개방(NO), 상시 폐쇄(NC) 및 전환(NO & NC) 구성에 대한 옵션이 있는 단일 전환 접점 세트를 제공합니다.

4. 볼트형 설치: 이 제품은 볼트형 설치가 용이하도록 설계되어 다양한 응용 분야에서 안전하고 간단하게 장착할 수 있습니다.

기술 사양:

• 치수: 계전기는 높은 부하 용량을 유지하면서 좁은 공간에 맞도록 콤팩트하게 설계되었습니다.

• 정격 부하: 접점 형태에 따라 50A 또는 60A 부하 등급이 있으며 고전류 부하 전환에 적합합니다.

• 최대 스위칭 전압: 최대 240VAC 또는 28VDC까지 스위칭할 수 있어 AC 및 DC 애플리케이션 모두에 다용도로 사용할 수 있습니다.

• 접촉 저항: 계전기는 100mΩ 이하의 낮은 접촉 저항을 유지하여 효율적인 전기 성능을 보장합니다.

• 재질: 접점은 전도성과 내구성이 뛰어난 은합금으로 만들어졌습니다.

• 전기적 및 기계적 수명: 계전기의 전기적 수명은 ≥110^5 작동, 기계적 수명은 ≥110^7 작동으로 평가되어 신뢰성을 나타냅니다.

• 코일 전압 및 전력: DC6-220V 및 AC6-380V의 광범위한 코일 전압에서 작동하며 사용자 정의 가능한 옵션이 제공됩니다.코일 전력은 DC의 경우 2.0W, AC의 경우 6VA입니다.

• 작동 속도: 릴레이의 빠른 픽업 시간은 25ms 이하이고 릴리스 시간은 15ms 이하입니다.

환경 사양:

• 온도 및 습도: -25℃ ~ 55℃의 광범위한 주변 온도와 45% ~ 75% RH의 습도 수준에 적합합니다.

• 충격 및 진동 저항: 이 계전기는 최대 10G의 충격과 10~55Hz 범위의 진동을 견딜 수 있습니다.

인증:

• 안전 표준: NNC71J는 CE 및 CCC 인증을 받아 국제 안전 표준을 준수합니다.

설치:

• 장착 옵션: 나사를 사용하여 설치할 수 있어 안전하고 안정적인 장착 솔루션을 제공합니다.

포장:

• 무게 : 개당 약 240g.

• 포장: 릴레이는 내부에 폼 상자가 들어 있는 상자로 배송되며 상자당 80개가 들어 있습니다.

신청 분야:

NNC71J는 자동화 시스템, 전원 공급 시스템 및 높은 신뢰성과 스위칭 용량이 필요한 모든 애플리케이션에 사용하기에 매우 적합합니다.견고한 구조와 고부하 스위칭 기능으로 인해 산업 제어, 전기 패널 및 중장비 분야에 이상적입니다.

결론:

NNC71J(JQX-65F) 전력 계전기는 소형 패키지에 내구성, 유연성 및 고성능을 결합한 고부하 스위칭 솔루션입니다.광범위한 인증과 내환경성으로 인해 고전력 스위칭이 필요한 다양한 산업 응용 분야에 신뢰할 수 있는 선택이 됩니다.

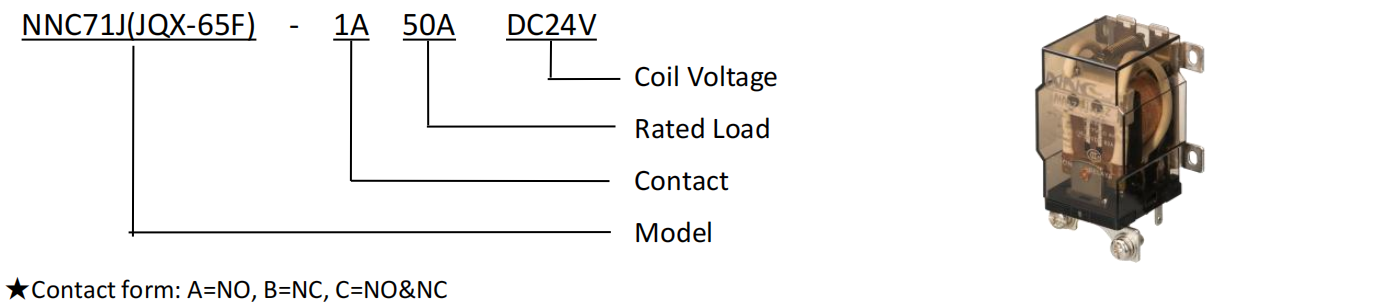

모델 및 설명

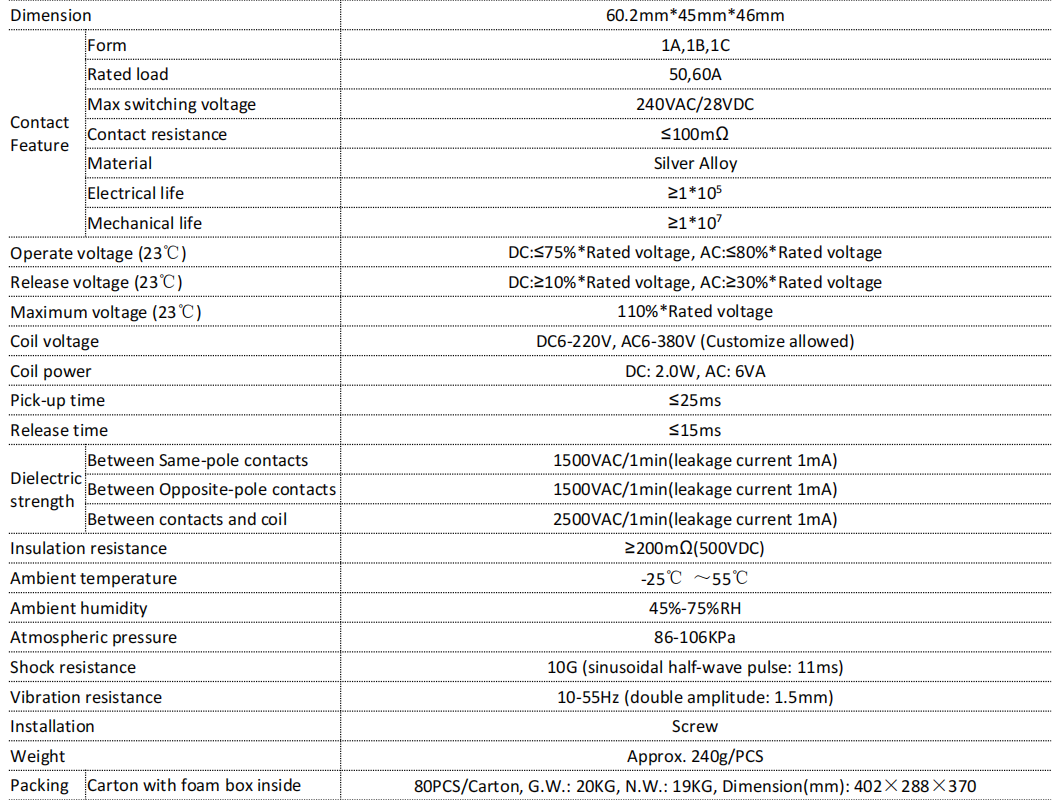

사양
