고성능 강건 충격파워릴레이 JQX-40F

제품 설명

NNC71C(JQX-40F) 전력 계전기는 다양한 산업 및 전자 응용 분야에서 안정적이고 효율적인 스위칭을 위해 설계된 고성능 전기 기계 장치입니다.견고한 구조와 컴팩트한 폼 팩터를 갖춘 이 계전기는 AC 및 DC 시스템의 요구 사항을 모두 충족하도록 설계되었습니다.

모델 및 사양

• 모델: NNC71C(JQX-40F)

• 코일 전압: DC6-220V, AC6-380V (맞춤형)

• 정격 부하: 1C 40A DC12V / 2C 50A

• 문의 양식: 1A, 1B, 1C (1A와 1C는 상시 열림(NO), 1B는 상시 닫힘(NC))

• Dimensions: 60mm46mm46mm(1C) / 68mm47mm60mm(2C)

• 전기적 수명: ≥1*10^5 작업

• 기계적 수명: ≥1*10^7 작업

• 주변 온도 범위: -25℃~55℃

• 주변 습도: 45%-75%RH

• 기압: 86-106KPa

• 충격 저항: 10G(정현파 반파 펄스: 11ms)

• 진동 저항: 10-55Hz (복진폭: 1.5mm)

제품 특징

1. 인증: NNC71C-2Z는 CE, CCC 등의 인증을 획득하여 국제 품질 및 안전 표준을 준수합니다.

2. 내구성 있는 구조: 충격과 진동에 강한 견고한 구조를 자랑하는 릴레이로 열악한 환경에 적합합니다.

3. 긴 작동 수명: 전기적 수명은 100,000회 이상, 기계적 수명은 1,000만회 이상으로 장수명 설계되었습니다.

4. 다양한 접점 배열: 1C(1A, 1B, 1C) 및 2C(2A, 2B, 2C) 접점 형태 중에서 선택할 수 있어 다양한 회로 요구 사항에 대한 유연성을 제공합니다.

5. 높은 정격 부하: 1C의 경우 40A, 2C의 경우 50A의 정격부하를 처리할 수 있는 계전기로 고전력 부하 개폐에 적합합니다.

6. 장착 옵션: 계전기는 나사 또는 DIN 레일 장착을 사용하여 설치할 수 있으므로 다양한 시스템에 쉽게 통합할 수 있습니다.

제품 장점

• 맞춤형 코일 전압: 특정 애플리케이션 요구 사항에 따라 코일 전압을 맞춤화하는 기능은 유연성과 적응성을 제공합니다.

• 빠른 작동 시간: 픽업 시간이 25ms 이하이고 해제 시간이 15ms 이하인 릴레이는 신속하고 응답성이 뛰어난 작동을 보장합니다.

• 높은 유전 강도: 동극접점간, 반대극접점간, 접점과 코일간 절연내력이 우수하여 안전성과 신뢰성을 높였습니다.

• 재료 품질: 접점을 은합금으로 제작하여 접촉저항이 낮고 내구성이 우수합니다.

• 환경 탄력성: 계전기는 광범위한 주변 온도 및 습도 수준에서 효과적으로 작동하도록 설계되어 다양한 기후에 적합합니다.

• 설치 편의성: 나사 및 DIN 레일 설치 옵션을 모두 사용할 수 있어 기존 시스템에 쉽고 안전하게 통합할 수 있습니다.

포장 및 배송

• 판지 수량: 100PCS 또는 80PCS 상자로 제공됩니다.

• 무게: 개당 약 160g입니다.

• Dimensions: 카톤의 경우 402×288×370mm이며 지정된 수량의 릴레이를 수용합니다.

애플리케이션

자동차 산업, 통신, 산업 제어 시스템, 전원 공급 회로 등 높은 스위칭 용량과 신뢰성이 요구되는 애플리케이션에 이상적입니다.

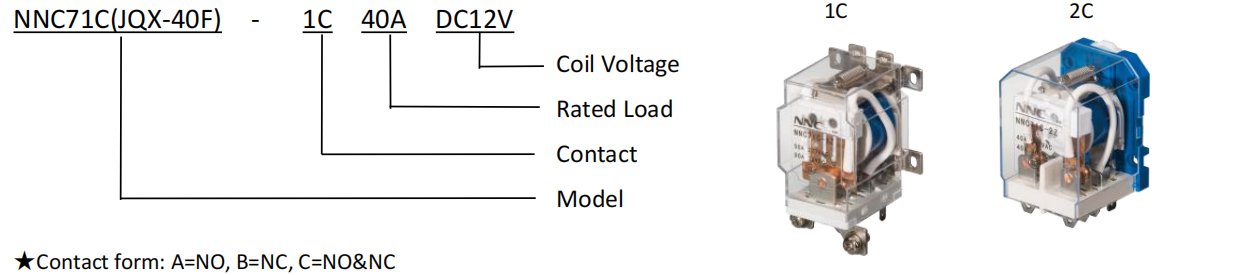

모델 및 설명

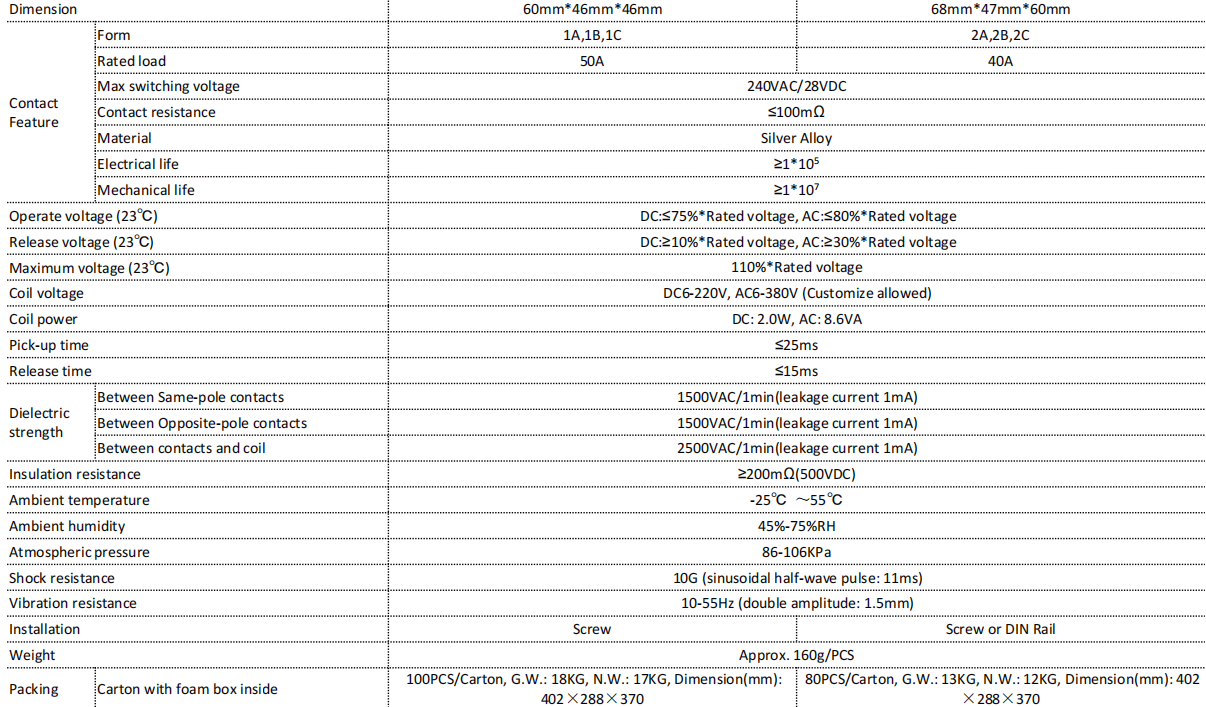

사양
