견고한 고전력 부하 스위칭 전기 기계 계전기 MKP3P

제품 설명

HHC70/3-1(MKP3P)은 고전력 애플리케이션용으로 설계된 견고한 전기 기계 계전기입니다.이 계전기는 내구성과 작동 수명에 중점을 두고 안정적인 스위칭 기능을 제공하도록 설계되었습니다.컴팩트한 크기와 다양한 장착 옵션 덕분에 다양한 산업 및 전자 시스템에 이상적인 선택입니다.

제품 특징

1. 인증: 계전기는 CE 및 CCC 인증을 받아 엄격한 품질 및 안전 표준을 준수합니다.

2. 내구성 있는 구조: 충격과 진동에 강한 견고한 구조를 자랑하며 까다로운 환경에도 적합합니다.

3. 수명 연장: 계전기는 전기적 수명이 100,000주기를 초과하고 기계적 수명이 1천만 주기를 초과하여 긴 작동 수명을 갖도록 설계되었습니다.

4. 강력한 접촉 평가: 50A 정격 접점 그룹 1개와 40A 정격 접점 그룹 2개를 제공하므로 상당한 부하 전환 기능이 가능합니다.

5. 장착 유연성: 기존 시스템에 쉽게 통합할 수 있도록 볼트 및 DIN 레일 장착 스타일로 제공됩니다.

기술 사양

• 접촉저항: 100mΩ 이하

• 전기적 수명: ≥10^5사이클(분당 10회 작동 빈도)

• 기계적 수명: ≥10^7사이클(분당 300회 작동 빈도)

• 코일 전압: DC: 6~220V, AC: 6~380V

• 데리러 갈 시간: <25ms

• 출시 시간: 15ms 이하

• 유전 강도: 동극과 반대극 접점 간 누설 전류 1mA, 접점과 코일 간 2500VAC에서 1분간 1500VAC

• 절연저항: 100MΩ

• 주변 온도: -20℃ ~ +40℃ (비응결)

• 주변 습도: 20%~85%RH

• 기압: 86~106KPa

• 충격 저항: 10G(11ms의 정현파 반펄스)

• 진동 저항: 10-55Hz, 복진폭 1.5mm

• Dimensions: 64×35×35mm

• 무게: 약 160g

제품 장점

• 높은 부하 용량: 단일 접점의 경우 최대 50A, 이중 접점의 경우 최대 40A 정격을 갖춘 이 계전기는 고전력 스위칭용으로 설계되었습니다.

• 빠른 작동: 빠른 픽업 및 릴리스 시간은 자동화 시스템에서 신속하고 반응적인 작동을 보장합니다.

• 넓은 전압 범위: 코일 전압 범위가 넓어 다양한 전원과의 호환성이 가능합니다.

• 안전성과 신뢰성: 높은 절연내력과 절연저항으로 계전기의 안전성과 신뢰성에 기여합니다.

• 환경 탄력성: 릴레이는 광범위한 온도, 습도, 대기압에 견딜 수 있도록 제작되어 다양한 작동 조건에 적합합니다.

• 컴팩트한 디자인: 고전력 성능에도 불구하고 계전기는 컴팩트한 폼 팩터를 유지하여 설치 공간을 절약합니다.

애플리케이션

HHC70/3-1(MKP3P)은 고전력 스위칭과 장기적인 신뢰성이 가장 중요한 자동차, 통신, 산업 자동화 및 전원 공급 장치 부문의 애플리케이션에 매우 적합합니다.

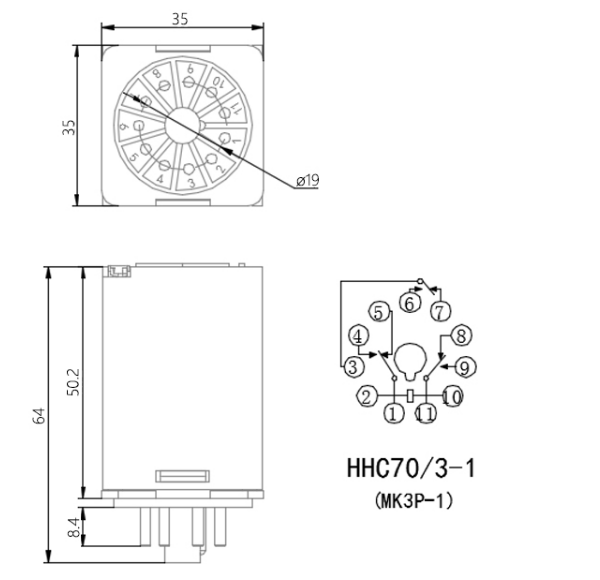

치수 및 설치
