가전제품의 신뢰성은 인쇄 회로 기판의 작고 쉽게 간과되는 구성 요소에 달려 있는 경우가 많습니다. 이 스위치가 실패하면 일반적으로 전체 시스템도 함께 실패합니다. 이러한 실패로 인해 값비싼 보증 청구가 발생하고 힘들게 얻은 브랜드 평판이 손상됩니다. 설계 엔지니어는 가혹한 실제 조건에 맞춰 초기 구성 요소 비용의 균형을 맞추기 위해 끊임없이 노력하고 있습니다. 가전제품은 매일 습기, 보푸라기, 기름, 극심한 열의 공격에 직면합니다. 잘못된 계전기 보호 유형을 선택하면 초기 현장 오류가 사실상 보장됩니다. 자동화된 제조 방법과 최종 사용자 환경이 정확한 구성 요소 선택을 어떻게 결정하는지 살펴보겠습니다. 이 중요한 설계 결정을 내리는 데 도움이 되는 증거 기반 프레임워크를 발견하게 될 것입니다. 우리 가이드는 환경 보호와 열 효율성 사이의 핵심 갈등을 분석합니다. 궁극적으로 10~15년의 강력한 제품 수명주기를 보장하기 위해 올바른 릴레이 구성을 지정하는 방법을 정확히 배우게 됩니다.
릴레이 오류는 종종 치명적인 기기 오류로 직접 이어집니다. "ON" 위치에 고정된 세탁기 히터 릴레이를 생각해 보세요. 이 오작동으로 인해 물이 걷잡을 수 없이 끓게 되어 제품이 파손되고 사용자가 심각한 부상을 입을 위험이 있습니다. 반대로, "OPEN" 릴레이가 실패하면 가열 사이클이 완전히 중단됩니다. 사용자는 즉시 기기가 고장난 것으로 등록합니다. 정확한 구성 요소 사양을 통해 두 가지 실패 모드를 모두 방지해야 합니다.
엔지니어는 여러 가지 상반된 요구 사항의 균형을 유지하여 성공을 정의합니다. 자동화된 제조 스트레스를 견딜 수 있는 릴레이를 식별해야 합니다. 웨이브 솔더링에는 강렬한 열 충격이 수반됩니다. 수성 세척은 공격적인 화학 용매를 도입합니다. 조립 후에도 부품은 까다로운 소비자 수명주기를 견뎌야 합니다. 일반적인 가전제품은 10~15년 동안 작동합니다. 단위당 생산 비용을 늘리지 않고 이러한 수명을 달성해야 합니다. 불필요한 보호 기능을 추가하면 대량 생산 라인의 이윤이 빠르게 감소합니다.
환경 변화는 설계 접근 방식을 크게 변화시킵니다. 가전제품을 뚜렷한 환경 등급으로 분류해야 합니다. 식기세척기, 세탁기 및 HVAC 시스템은 습하고 혹독한 환경에서 작동합니다. 그들은 일정한 습도, 응결, 화학적 증기에 직면해 있습니다. 오븐, 전자레인지, 커피 메이커는 건조 가전제품을 나타냅니다. 때때로 고열이 발생하기는 하지만 안정적인 환경에서 작동합니다. 이러한 다양한 범주에 걸쳐 구성 요소 선택에 대한 보편적인 규칙을 적용할 수는 없습니다. 특정 작동 환경에 따라 회로에 필요한 기본 보호 수준이 결정됩니다.

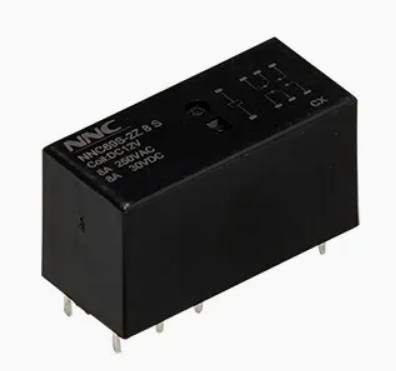

업계 표준은 진입 보호 기능을 기반으로 '밀폐' 장치를 정의합니다. 일반적인 밀폐형 PCB 계전기는 일반적으로 RT III 방수 등급을 갖습니다. 제조업체는 에폭시 수지를 사용하여 플라스틱 하우징을 밀봉합니다. 이는 공격적인 회로 기판 세척 중에 액체 유입을 방지합니다. 밀폐형 릴레이는 유리 대 금속 씰을 활용하여 더 높은 계층을 나타냅니다. 그러나 가전제품 제조업체에서는 막대한 비용으로 인해 밀폐형 설계를 거의 사용하지 않습니다.
밀폐형 구성은 상당한 제조 및 운영상의 이점을 제공합니다. 이는 자동 웨이브 솔더링 중 플럭스 유입에 대한 완벽한 내성을 제공합니다. 액체 플럭스는 에폭시 장벽을 통과하여 내부 접점을 오염시킬 수 없습니다. 또한 열악한 기기 환경에 대해서도 강력한 보호 기능을 제공합니다. 밀봉된 인클로저는 습기, 공기 중 보푸라기, 요리용 기름을 차단합니다. 이러한 절연은 수년 간의 일일 사용에 따른 접촉 산화 및 기계적 방해를 방지합니다.
이러한 이점에도 불구하고 심각한 구현 위험을 관리해야 합니다. 가장 중요한 문제는 내부적으로 트랩된 배출과 관련됩니다. 전기 아크는 접점 전환 작업 중에 자연적으로 발생합니다. 이 고에너지 아크는 오존을 생성하고 미세한 양의 플라스틱과 금속을 기화시킵니다. 완전히 밀봉된 인클로저는 이러한 가스를 하우징 내부에 가두어 둡니다.
갇힌 배출은 필연적으로 부품 성능을 저하시킵니다. 갇힌 오존은 은합금 접점의 산화를 가속화합니다. 시간이 지남에 따라 탄소 축적으로 인해 접촉 저항이 증가합니다. 저항이 높을수록 과도한 열이 발생하여 결국 접점이 용접되거나 플라스틱 하우징이 파손됩니다. "펜촉을 떨어뜨림"하면 이러한 위험을 완화할 수 있습니다. 제조업체는 릴레이 덮개에 작은 플라스틱 말뚝을 만듭니다. 공장 세척 공정이 끝나면 작업자는 이 펜촉을 물리적으로 떼어냅니다. 이 간단한 동작으로 인클로저를 환기시켜 열 평형을 회복하면서 유해한 가스가 빠져나가도록 합니다.

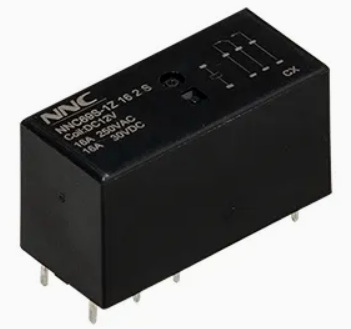

비공개 구성에는 두 가지 주요 산업 분류가 포함됩니다. RT I 장치는 먼지로부터 보호되지만 액체나 증기에 대해서는 최소한의 방어만 제공합니다. RT II 장치는 플럭스 방지형입니다. 베이스 터미널 주위에 기본 실런트가 있는 것이 특징입니다. 이 밀봉재는 웨이브 솔더링 중에 기화된 플럭스가 하우징 위로 흡수되는 것을 방지합니다. 그러나 RT II 장치는 액체 침지나 공격적인 납땜 후 세척을 견딜 수 없습니다.
이러한 단순한 디자인은 고유한 성능 이점을 제공합니다. 전기 아크로 인한 즉각적인 가스 방출이 가능합니다. 유해한 오존과 탄소 증기가 주변 대기로 자유롭게 빠져나갑니다. 이러한 환기는 접촉 무결성을 유지하고 전기 수명을 연장시킵니다. 또한, 밀봉되지 않은 하우징은 뛰어난 열 방출 기능을 제공합니다. 열은 내부 접점에서 외부 공기로 쉽게 이동합니다. 이러한 열 효율은 냉장고 압축기 모터와 같은 고전류 기기 부하를 전환하는 데 중요합니다.
또한 밀봉되지 않은 장치는 기본 BOM(Bill of Materials) 비용을 낮춰줍니다. 이 제품은 세척이 가능한 제품보다 에폭시가 덜 필요하고 제조 단계도 더 적습니다. 수백만 개의 생산 단위에 걸쳐 이를 곱하면 이러한 절감 효과는 매우 커집니다.
그러나 뚜렷한 구현 위험에 직면하게 됩니다. 밀봉되지 않은 릴레이는 플럭스 오염에 매우 취약합니다. 공장에서 웨이브 솔더링 매개변수를 제어하는 데 어려움을 겪는 경우 플럭스 증기가 하우징에 침투합니다. 응축된 플럭스는 접점을 물리적으로 코팅하여 즉각적인 전기적 고장을 유발합니다. 또한, 밀봉되지 않은 장치는 특정 조립 공정에 적합하지 않습니다. 수성 세척이 필요한 보드에는 사용할 수 없습니다. 또한 모세관 작용으로 코팅이 내부 메커니즘으로 직접 당겨지기 때문에 보드 위에 액체 컨포멀 코팅을 적용할 수 없습니다.
| 구성 요소 특성 | RT I / RT II(밀봉되지 않음) | RT III(세척 가능) |
|---|---|---|
| 열 방출 | 훌륭한 | 나쁨~보통 |
| 가스 방출 기능 | 마디 없는 | 수동 환기 필요 |
| 플럭스 유입 내성 | 취약함(RT I) / 보통(RT II) | 완전한 면역 |
| 제조원가 | 기준선 | 프리미엄 |
공장의 조립 라인 역량에 따라 주요 제약 사항이 결정됩니다. 귀하의 생산이 웨이브 솔더링에 이어 즉시 물 또는 화학적 세척에 의존하는 경우 선택의 여지가 거의 없습니다. RT III 방수 구성 요소를 선택해야 합니다. 수압과 용제는 낮은 등급의 분류를 즉시 망칠 것입니다. 자동 세척 단계가 완료된 후 릴레이를 손으로 납땜해야만 이 규칙을 우회할 수 있습니다.
반대로, 많은 현대 공장에서는 '무세정' 플럭스 공정을 사용합니다. 이 방법은 납땜 후 세척 단계를 완전히 제거합니다. 이러한 특정 조건에서 밀봉형 및 비밀폐형 PCB 계전기를 평가하는 것이 훨씬 쉬워집니다. 밀봉되지 않았거나 플럭스 방지 RT II 모델은 실행 가능성이 높고 비용 효율적인 옵션이 됩니다.
전기 부하 특성은 열 전략에 큰 영향을 미칩니다. 압축기나 펌프 모터와 같이 높은 돌입 부하를 구동하는 기기는 상당한 전기 아크를 발생시킵니다. 이 아크는 막대한 국지적 열과 팽창하는 가스를 생성합니다. 밀봉되지 않은 계전기는 폐쇄형 시스템보다 결과적인 열 에너지를 훨씬 더 효과적으로 소산합니다. 더 낮은 작동 온도를 유지하여 소성 변형을 방지합니다.
저전류 신호 부하에는 완전히 다른 접근 방식이 필요합니다. 이러한 회로는 종종 마이크로컨트롤러 피드백을 위해 매우 적은 양의 전류를 전환합니다. 표면 오염을 "연소"하는 데 필요한 전기 에너지가 부족합니다. 먼지가 많거나 기름기가 많은 환경에 밀봉되지 않은 릴레이를 배치하면 접점에 마이크로필름이 빠르게 형성됩니다. 이 필름은 신호 손실을 유발합니다. 이러한 시나리오에서는 밀봉된 엔클로저가 필요한 격리를 제공합니다.
구성 요소를 어플라이언스의 최종 대상에 매핑해야 합니다. 습도가 높은 환경에서는 밀봉된 보호를 선호합니다. 세탁기, 식기 세척기 및 실외 HVAC 장치에는 지속적인 결로 현상이 발생합니다. 수증기는 밀봉되지 않은 하우징에 쉽게 침투합니다. 이 습기는 급속한 코일 부식과 접촉 산화를 유발합니다. 장기적인 기능을 보장하려면 회로를 밀봉해야 합니다.
주변 열이 높은 환경에서는 최대한의 환기가 필요합니다. 오븐, 건조기, 상업용 토스터는 내부 온도가 매우 높습니다. 여기에 밀폐형 인클로저를 사용하면 내부 공기가 극적으로 팽창합니다. 갇힌 열은 구성 요소 하우징을 구조적 열 한계를 넘어 밀어냅니다. 하우징을 환기시키면 기계적 왜곡이 방지되고 안정적인 전기자 움직임이 보장됩니다.
규제 프레임워크는 기기 설계자에게 엄격한 가드레일을 제공합니다. 안전 기관은 임의의 구성 요소 선택을 허용하지 않습니다. 산업 제어 장비의 경우 UL 508, 모터 컨트롤러의 경우 UL 60947-4-1과 같은 표준을 준수해야 합니다. 더 중요한 것은 IEC 60335-1이 무인 가전제품에 대한 안전 요구 사항을 관리한다는 것입니다. 스마트 세탁기와 로봇 청소기가 이 특정 범주에 속합니다.
IEC 60335-1은 엄격한 글로우 와이어 테스트를 요구합니다. 이 테스트는 전기적 결함 중에 플라스틱 재료가 발화되거나 화염을 전파하지 않는다는 것을 보장합니다. 플라스틱 하우징 소재는 씰 유형에 관계없이 이러한 가연성 요구 사항을 통과해야 합니다. 지정할 때 밀봉된 PCB 릴레이를 제조업체가 Glow Wire 호환 수지를 사용하는지 확인하십시오.
공급업체 평가에서는 테스트 데이터에 엄격한 주의가 필요합니다. 제조 파트너에게 경험적 증거를 요구해야 합니다. 특정 로드 프로필에서 작동하는 구성 요소에 대한 포괄적인 수명 주기 테스트 데이터를 요청하세요. 유도성 모터 부하를 전환하는 경우 일반 저항 부하 데이터를 허용하지 마십시오.
공급망을 보호하려면 몇 가지 중요한 다음 단계 조치를 시작해야 합니다. 다음과 같은 구조화된 접근 방식을 따르세요.
구성 요소 선택은 기기 신뢰성, 안전성 및 브랜드 인지도에 직접적인 영향을 미칩니다. 우리는 밀폐형 릴레이가 세척이 많은 조립 라인과 습한 환경 기기에 대해 협상할 수 없는 제조 필요성을 나타냄을 확인했습니다. 이는 액체 침입 및 공장 용제에 대한 탁월한 방어 기능을 제공합니다. 그러나 비방수형 계전기는 건조한 환경에서 고전류 부하를 전환하기 위한 장기적인 신뢰성 챔피언으로 부상하고 있습니다. 뛰어난 열 방출 및 자연적인 가스 방출 기능으로 조기 접촉 저하를 방지합니다.
항상 귀하의 사양을 공장의 특정 납땜 및 세척 기능과 긴밀하게 일치시키십시오. 제조 호환성을 확보한 후에야 소비자의 주방이나 세탁 환경에 맞게 최적화해야 합니다.
A: 아니요. 코팅이 릴레이 메커니즘에 흡수되어 전기자를 붙잡거나 접점을 코팅합니다. 밀봉된 릴레이가 엄격히 요구됩니다.
A: RT II는 납땜 중에 플럭스 증기가 베이스를 통해 유입되는 것을 방지하지만 액체 세척을 견딜 수는 없습니다. RT III은 PCB 세척 공정 중 액체 침수로부터 완전히 밀봉됩니다.
답: 반드시 그렇지는 않습니다. 외부 오염 물질로부터 보호되는 동안 전기 아크로 인해 내부 가스가 갇혀 있으면 실제로 무거운 부하에서 배출되는 릴레이에 비해 밀봉된 릴레이의 전기 수명이 단축될 수 있습니다.
